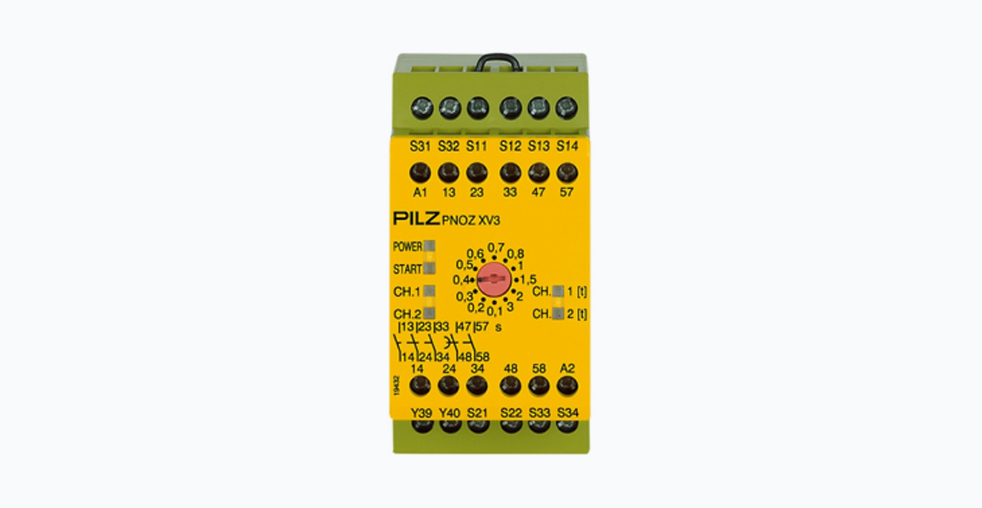

Реле безопасности PNOZ XV3 от Pilz: компактный страж промышленной автоматизации

Эволюция реле безопасности в эпоху интеллектуальных систем

В современных промышленных системах, где требования к безопасности постоянно ужесточаются, а пространство в шкафах управления ограничено, классические решения уступают место более совершенным и многофункциональным устройствам. Семейство безопасных реле PNOZ X от компании Pilz представляет собой результат инженерной разработки, сочетающий надежность традиционных реле с гибкостью программируемых систем. Среди этого семейства выделяется модель PNOZ XV3 — компактное, но мощное устройство, способное обеспечить безопасность персонала и оборудования в сложных промышленных процессах.

Технические характеристики: цифровая основа надежности

PNOZ XV3 — это автономное реле безопасности, предназначенное для мониторинга аварийных остановов, защитных ограждений и других критически важных функций безопасности. Устройство демонстрирует высокие показатели эффективности при минимальных габаритах.

Основные технические параметры включают:

• Напряжение питания: 24 В постоянного тока
• Количество безопасных выходов: 3 мгновенных нормально разомкнутых контакта плюс 2 нормально разомкнутых контакта с выдержкой времени
• Диапазон выдержек времени: от 0,1 до 30 секунд с 12 предустановленными значениями
• Точность временных интервалов: повторяемость ±2%, общая точность ±15% +50 мс
• Конфигурация входов: поддержка одно- или двухканального подключения с обнаружением межконтактных замыканий
• Тип клемм: съемные винтовые клеммы
• Степень защиты: IP40
• Рабочая температура: от -10°C до +55°C
• Габаритные размеры: 45 мм ширины для стандартной версии

Конструктивные особенности: инженерный подход к безопасности

Конструкция PNOZ XV3 демонстрирует тщательную проработку деталей, что характерно для продукции Pilz. Устройство выполнено в компактном корпусе шириной всего 45 мм, что позволяет существенно экономить пространство в распределительных шкафах. Несмотря на скромные габариты, реле обладает впечатляющим функционалом.

Ключевой особенностью является использование съемных винтовых клемм, которые упрощают монтаж и обслуживание, а также позволяют быстро заменять устройство без перекоммутации проводов. Это особенно ценно в условиях высокотемпового производства, где простои оборудования крайне нежелательны.

Материал контактов — оксид олова-серебра с дополнительным покрытием 0,2 мкм золота — обеспечивает высокую надежность и долговечность даже при частых переключениях и работе в сложных условиях.

Функциональные возможности: гибкость в обеспечении безопасности

PNOZ XV3 предназначено для мониторинга различных функций безопасности. Устройство поддерживает контроль кнопок аварийной остановки категории 0 и 1 с возможностью обнаружения межконтактных замыканий. Оно эффективно осуществляет мониторинг положения защитных кожухов и дверц с возможностью реализации контроля с задержкой времени. Также обеспечивается контроль целостности цепи обратной связи для полноценного мониторинга системы.

Уникальной особенностью PNOZ XV3 является возможность выбора из 12 предустановленных значений времени задержки, что позволяет точно настраивать поведение системы безопасности под конкретные технологические процессы. В зависимости от модификации доступны значения от 0,1 до 30 секунд.

Важный аспект — возможность выбора между автоматическим и мониторируемым запуском. В первом случае устройство самостоятельно возвращается в рабочее состояние после устранения неисправности, во втором — требуется внешний сигнал сброса, что обеспечивает дополнительный уровень безопасности.

Сравнительный анализ с решениями других производителей

На рынке промышленной автоматизации PNOZ XV3 конкурирует с аналогичными устройствами других производителей. Устройства безопасности от Siemens, такие как серия Sirius 3SK, предлагают схожие функциональные возможности, но отличаются подходом к интеграции в системы управления. Решения от Allen-Bradley (Rockwell Automation) часто ориентированы на североамериканский рынок и имеют особенности в протоколах связи. Omron Electronics предоставляет решения с акцентом на азиатский рынок, отличающиеся специфическими подходами к конструкции клеммных соединений.

PNOZ XV3 занимает нишевую позицию благодаря компактным размерам и универсальности применения, что делает его востребованным в проектах, где критично экономия пространства в шкафах управления.

Практическое применение: отрасли и решения

PNOZ XV3 находит применение в различных отраслях промышленности. В металлообработке устройство обеспечивает защиту операторов на гильотинных ножницах, прессах и другом оборудовании с повышенной опасностью. На автоматизированных линиях оно осуществляет контроль доступа в опасные зоны роботизированных комплексов.

В пищевой промышленности реле безопасности обеспечивает безопасность на упаковочных и фасовочных линиях, соответствуя строгим отраслевым требованиям. В деревообработке устройство защищает операторов на пилах, фрезерных станках и другом деревообрабатывающем оборудовании.

При подключении устройства важно правильно настроить режим сброса. Специалисты отмечают, что после срабатывания аварийной остановки оборудование может не запускаться повторно при неправильной конфигурации перемычек для автоматического или ручного сброса. Для реализации автоматического сброса в одноканальном режиме необходимо установить перемычку между соответствующими клеммами.

Преимущества для инженеров и предприятий

С точки зрения практикующего инженера, PNOZ XV3 предлагает ряд существенных преимуществ. Компактность устройства позволяет значительно экономить место в шкафах управления. Гибкость настроек с 12 предустановленными значениями времени задержки покрывает большинство промышленных применений.

Простота монтажа благодаря съемным клеммам и понятной маркировке ускоряет процесс установки и подключения. Устройство легко интегрируется в существующие системы безопасности различных производителей. Высококачественные компоненты и продуманная конструкция обеспечивают длительную бесперебойную работу в тяжелых промышленных условиях.

Устройство имеет необходимые сертификаты для использования в международных проектах, включая CE, UKCA, cULus и другие. Для предприятия выбор PNOZ XV3 означает не только соблюдение требований промышленной безопасности, но и снижение эксплуатационных расходов за счет уменьшения времени монтажа и простоты обслуживания.

Советы по эксплуатации и рекомендации

Опытные специалисты рекомендуют обращать внимание на следующие нюансы при работе с PNOZ XV3. Необходимо четко определять требуемый режим сброса для конкретного применения, так как неправильная настройка может привести к неожиданному поведению системы. Для критически важных применений рекомендуется использовать двухканальное подключение с обнаружением межконтактных замыканий.

Важно учитывать точность временных интервалов при проектировании систем с критичными временными параметрами. Следует соблюдать допустимый диапазон рабочих температур для обеспечения заявленных характеристик устройства.

Распространенной ошибкой является попытка использования устройства без изучения инструкции. Как отмечают пользователи, иногда простая перестановка перемычки может решить проблему, которая кажется критической. Регулярная проверка состояния контактов и соединений обеспечивает длительную и надежную работу устройства.

Перспективы развития технологий промышленной безопасности

Устройства типа PNOZ XV3 представляют собой важный этап в эволюции систем промышленной безопасности. С переходом к Industry 4.0 и интеллектуальному производству значение компактных и многофункциональных реле безопасности продолжает возрастать. Они становятся ключевыми элементами в комплексных системах безопасности, сочетая простоту традиционных реле с функциональностью программируемых систем.

Современные тенденции указывают на дальнейшую миниатюризацию компонентов при одновременном расширении функциональных возможностей. Развитие стандартов безопасности требует от устройств более сложных алгоритмов работы и возможностей диагностики.

Для инженера, проектирующего системы безопасности, PNOZ XV3 предлагает оптимальный баланс между функциональностью и надежностью, что важно в условиях реального промышленного производства. Это решение, которое соответствует международным стандартам безопасности и помогает создавать эффективные, удобные в обслуживании производственные системы.
