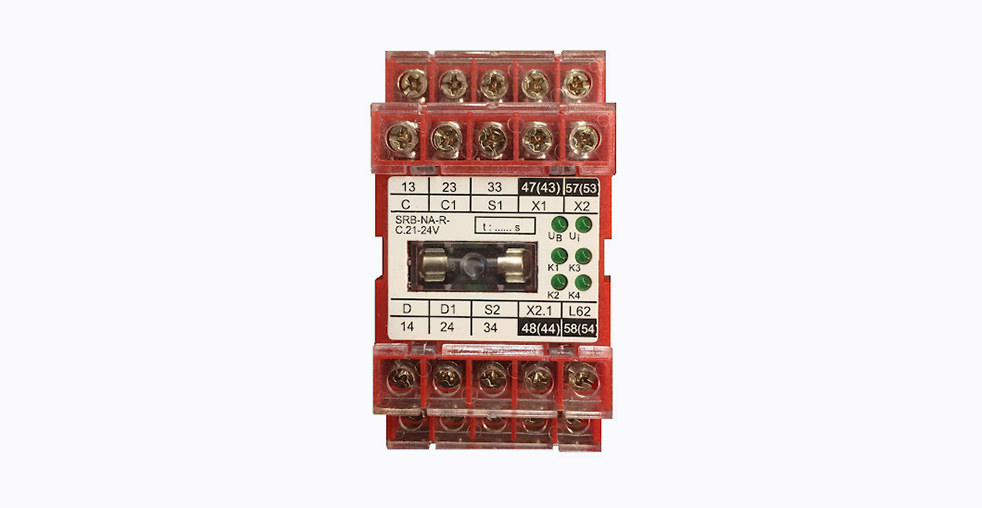

Реле безопасности Schmersal SRB NA R C 21 24: технические характеристики и применение
Введение в устройство SRB-NA-R-C.21-24V
Реле безопасности SRB-NA-R-C.21-24V от компании Schmersal представляет собой компактный контроллер безопасности, предназначенный для построения надежных защитных систем на промышленном оборудовании. Основная задача устройства — мониторинг и управление цепями аварийного останова и защитных ограждений, что обеспечивает безопасность персонала и защиту производственных активов. Принцип его действия основан на непрерывном опросе подключенных датчиков, таких как кнопки аварийной остановки и выключатели на дверях. При обнаружении нарушения безопасного состояния устройство выполняет структурированное отключение оборудования в соответствии с заданными категориями безопасности.
Принцип действия и архитектура безопасности
Устройство функционирует как интеллектуальный контроллер, постоянно отслеживающий состояние подключенных датчиков безопасности. При выявлении нарушения, такого как размыкание цепи аварийного останова или открытие защитной двери, реле не просто разрывает силовые цепи, а инициирует контролируемое отключение согласно требованиям стандарта EN 954-1, поддерживая категории до четвертой включительно. Архитектура устройства базируется на пяти разрешающих выходах, включая три нормально-разомкнутых контакта мгновенного действия и два нормально-разомкнутых контакта с выдержкой времени, а также одном нормально-замкнутом контролирующем выходе. Подобная конфигурация позволяет создавать как простые, так и сложные разветвленные системы безопасности с избирательным управлением различными зонами оборудования.
Детальный анализ технических характеристик
Электрические параметры
- Рабочее напряжение: 24 В постоянного или переменного тока с допустимым диапазоном отклонения от -15% до +20% для постоянного тока и от -15% до +6% для переменного тока.
- Потребляемая мощность: не более 4.0 ВА плюс ток нагрузки контролирующего выхода L62.
- Коммутационная способность силовых контактов: 230 В переменного тока, 4 А при омической нагрузке.
- Защита цепей: плавкая вставка 4 А медленного действия для силовых контактов и внутренняя плавкая вставка 1.25 А для цепи питания.
Конструктивные особенности
- Габаритные размеры: 83 × 45 × 140 мм (Высота×Ширина×Глубина) — компактная конструкция для монтажа на DIN-рейку.
- Вес: приблизительно 480 грамм.
- Материал корпуса: термопластик с классом горючести UL-94-V-0.
- Клеммы: самоподжимные винтовые зажимы для проводов сечением от 0.5 до 2.5 мм².
- Диапазон рабочих температур: от -25°C до +45°C.
| Тип выхода | Количество | Особенности | Коммутационная способность |
|---|---|---|---|
| Нормально-разомкнутые (НО) | 3 | Мгновенного действия | 230 В AC / 4 А |
| Нормально-разомкнутые с задержкой | 2 | Регулируемая задержка 0-30 с | 24 В DC / 2 А или 230 В AC / 3 А |
| Нормально-замкнутый (контрольный) | 1 | Для мониторинга состояния | до 500 мА |
Уникальные функциональные возможности
Программируемая временная задержка
Два выхода реле обеспечивают регулируемую выдержку времени при отключении в диапазоне от 0 до 30 секунд, настраиваемую с помощью 24 дискретных ступеней. Эта функция важна в технологических процессах, где требуется последовательное отключение агрегатов или обеспечение плавного останова оборудования, предотвращающего повреждения.
Расширенные функции диагностики
Устройство обладает встроенными механизмами распознавания перекрестных замыканий в контрольных цепях, что предотвращает несанкционированное восстановление работы оборудования при сохранившейся неисправности. Дополнительно реализованы функции сброса по заднему фронту сигнала и автоматического рестарта, позволяющие адаптировать логику работы под конкретные производственные задачи и повысить отказоустойчивость системы.
Практические аспекты применения и интеграции
Сценарии использования в промышленности
- Системы безопасности станков и роботизированных комплексов: контроль доступа в опасные зоны и немедленная остановка при несанкционированном проникновении.
- Конвейерные линии: координация остановки взаимосвязанных транспортеров при активации аварийного останова в любой точке линии.
- Пищевое и упаковочное оборудование: обеспечение безопасности персонала при сохранении гибкости технологического процесса и соблюдении санитарных норм.
- Обрабатывающие центры и прессы: защита оператора от травм при работе с движущимися частями оборудования.
Нюансы проектирования и монтажа
При проектировании систем на основе SRB-NA-R-C.21-24V важно учитывать несколько ключевых аспектов:
- Сечение подключаемых проводов от 0.5 до 2.5 мм² обеспечивает оптимальный электрический контакт и механическую прочность соединения.
- Цепи с внешним сбросом требуют организации кнопки сброса, включенной в разрыв цепи между клеммами X1 и X2.1.
- Режим автоматического сброса активируется установкой перемычки между клеммами X1 и X2.
- Для активации мониторинга перекрестных замыканий необходимо установить переключатель «QS» в положение «1» на нижней части корпуса устройства.
- Монтаж на DIN-рейку должен осуществляться с обеспечением достаточного пространства для вентиляции и доступа к клеммным соединениям.
Стратегические преимущества для промышленных предприятий
Повышение эксплуатационной надежности
Благодаря самоочищающимся контактам из материала AgSnO и положительно управляемому механизму, устройство сохраняет стабильные характеристики даже в условиях интенсивной эксплуатации и вибрационных нагрузок. Механический ресурс составляет 10 миллионов циклов переключения, что обеспечивает долгосрочную надежность системы безопасности и снижает затраты на техническое обслуживание.
Соответствие международным стандартам
Реле разработано в соответствии с требованиями EN 954-1 (категории до 4) и DIN VDE 0660, что гарантирует его соответствие строгим европейским нормам промышленной безопасности. Это особенно важно для предприятий, экспортирующих продукцию или стремящихся к повышению глобальной конкурентоспособности своего производства через внедрение признанных стандартов безопасности.
Актуальность на современном рынке
Несмотря на то, что данная модель была снята с производства, она остается востребованной на рынке поддержки и модернизации существующего оборудования. Многие промышленные предприятия продолжают использовать это реле в действующих системах безопасности, где важна совместимость с ранее установленными компонентами. Компания Schmersal продолжает развивать линейку продуктов для безопасности, предлагая современные решения. Для новых проектов рекомендуется рассматривать актуальные модели из текущего производственного портфеля компании, которые соответствуют более современным стандартам безопасности, включая EN ISO 13849-1.
Заключение
SRB-NA-R-C.21-24V от Schmersal представляет собой продуманное инженерное решение для построения надежных систем промышленной безопасности. Его техническая глубина, гибкость конфигурации и соответствие международным стандартам делают его серьезным инструментом в арсенале инженера-проектировщика. Понимание особенностей и возможностей этого устройства позволяет создавать функциональные и оптимизированные под конкретные технологические процессы системы безопасности. Для новых установок целесообразно рассматривать более современные аналоги, но для обслуживания существующих систем данное реле продолжает оставаться практичным выбором.
