Реле безопасности SICK: принцип работы, характеристики и применение

Принцип работы и ключевые особенности

Реле безопасности SICK функционируют на основе принципа принудительного размыкания контактов, что гарантирует их надежную работу даже в случае залипания одного из контактов. В отличие от обычных реле, которые могут выходить из строя без обнаружения неисправности, реле безопасности SICK обладают встроенной системой самодиагностики, постоянно контролирующей исправность всех компонентов.

Важной особенностью является избыточная архитектура — эти устройства обычно содержат два или более внутренних реле (K1 и K2), работающих параллельно. Такая конструкция позволяет системе сохранять работоспособность даже при отказе одного из компонентов. При возникновении неисправности контакторы мгновенно разрывают цепь, предотвращая аварийную ситуацию.

Технические характеристики и конструктивные особенности

Реле безопасности SICK характеризуются следующими техническими параметрами:

• Напряжение питания: 24 В постоянного тока (стандартное значение для промышленного применения)
• Выходные параметры: до 250 В переменного тока с токовой нагрузкой до 2-8 А
• Время срабатывания: не более 20 мс, что обеспечивает быстрое отключение в аварийных ситуациях
• Температурный диапазон: от -40°C до +70°C, что позволяет использовать их в различных производственных условиях
• Степень защиты: обычно IP20, что предполагает установку в защищенных щитах управления

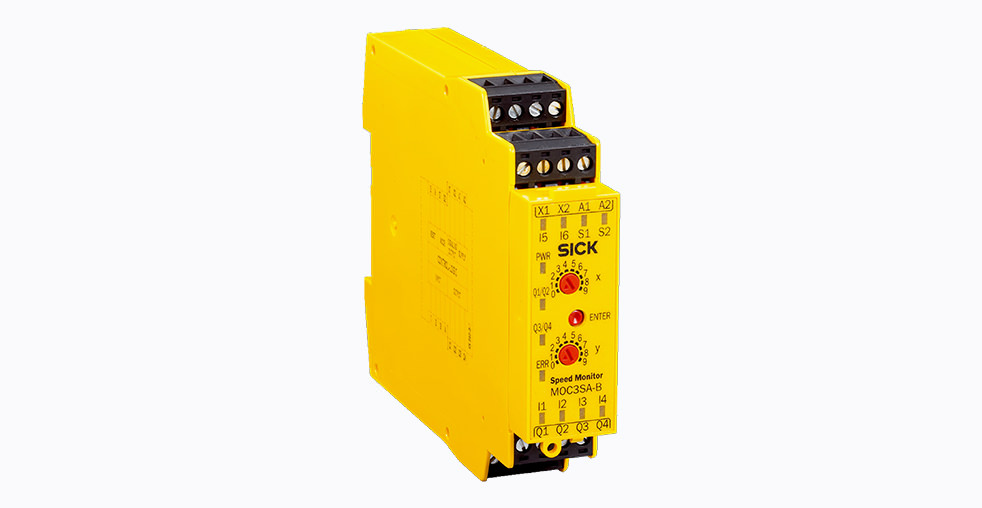

Конструктивно реле безопасности SICK выполняются в компактном корпусе с характерной желтой передней панелью, что позволяет визуально идентифицировать устройство как компонент системы безопасности. Многие модели оснащены съемными клеммами, что значительно упрощает монтаж и обслуживание.

Функциональные возможности и варианты подключения

Реле безопасности SICK поддерживают различные схемы подключения:

• Одноступенчатая схема: требует нажатия кнопки «Пуск» или «Сброс» после устранения аварийной ситуации
• Двухступенчатая схема: обеспечивает более высокий уровень безопасности, требуя выполнения двух последовательных операций для восстановления работы

Устройства могут работать с различными датчиками и системами безопасности:

• Световые завесы и барьеры
• Аварийные выключатели остановки
• Защитные дверные выключатели
• Безопасные маты и коврики

Многие модели поддерживают функцию временной синхронизации входов, которая контролирует работу реле, делая ее зависимой от активации входов в определенный временной интервал.

Классификация по уровням безопасности

Реле безопасности SICK соответствуют различным категориям безопасности согласно международным стандартам:

• Категория 4 (PL e по ISO 13849-1): обеспечивает наивысший уровень защиты
• Уровни SIL: соответствуют уровням SIL 2 и SIL 3 согласно стандарту IEC 61508

Сравнение с решениями других производителей

При сравнении реле безопасности SICK с продукцией других производителей следует отметить особенности каждого бренда:

Omron предлагает реле безопасности с расширенными функциями диагностики и возможностями интеграции в системы промышленной автоматизации. Их решения отличаются высокой степенью надежности и широким температурным диапазоном работы.

Siemens предоставляет комплексные системы безопасности, включающие реле, датчики и контроллеры. Их продукция характеризуется высокой степенью стандартизации и совместимости с оборудованием других производителей.

Rockwell Automation фокусируется на интеграции реле безопасности в общую архитектуру системы управления, предлагая решения с расширенными сетевыми возможностями.

Практические аспекты применения

Реле безопасности SICK находят применение в различных отраслях промышленности:

Обрабатывающие производства

На прессах, штамповочных установках, токарных и фрезерных станках реле безопасности обеспечивают блокировку работы оборудования при открытии защитных ограждений или проникновении в опасную зону.

Роботизированные комплексы

В роботизированных манипуляторах и автоматизированных линиях реле безопасности используются для контроля границ безопасности и остановки оборудования при несанкционированном проникновении.

Конвейерные системы

На промышленных транспортерах и конвейерах реле безопасности обеспечивают аварийную остановку при возникновении опасных ситуаций.

Особенности монтажа и эксплуатации

При установке реле безопасности SICK следует учитывать несколько важных аспектов:

• Длина проводов датчиков: влияет на варианты подключения и потенциальные помехи
• Условия окружающей среды: хотя реле безопасности устойчивы к экстремальным условиям, следует избегать прямого воздействия пыли и влаги
• Регулярная диагностика: позволяет выявить потенциальные проблемы до их перерастания в критичные отказы

Преимущества реле безопасности SICK

Использование реле безопасности SICK предоставляет ряд преимуществ:

Повышенная надежность благодаря избыточной архитектуре и самодиагностике. Простота монтажа и настройки за счет съемных клемм и компактной конструкции. Совместимость с различными системами и датчиками безопасности. Соответствие международным стандартам безопасности. Устойчивость к экстремальным условиям эксплуатации.

Интеграция с современными системами автоматизации

Современные реле безопасности SICK предлагают возможности интеграции с программируемыми логическими контроллерами и системами верхнего уровня через промышленные интерфейсы. Это позволяет осуществлять мониторинг состояния системы безопасности в реальном времени, записывать события аварийных остановок и анализировать статистику срабатываний.

Для сложных применений SICK предлагает программируемые контроллеры безопасности, которые могут заменять до десятка отдельных реле, экономя место в шкафу управления.

Рекомендации по выбору и применению

При выборе реле безопасности SICK следует учитывать:

Уровень требуемой безопасности на основе оценки рисков. Тип и количество подключаемых датчиков. Условия эксплуатации и факторы окружающей среды. Совместимость с существующей системой управления. Возможности расширения и модернизации системы.

Тенденции и перспективы развития

Современные тенденции в области реле безопасности включают интеграцию с IoT технологиями, увеличение функциональности диагностических систем и упрощение процесса конфигурирования. Развиваются возможности удаленного мониторинга и диагностики через промышленные сети.

Реле безопасности SICK продолжают развиваться, предлагая решения для обеспечения безопасности современных промышленных предприятий с учетом растущих требований к надежности и функциональности.

Заключение

Реле безопасности SICK представляют собой надежные решения для обеспечения безопасности персонала и оборудования на промышленных предприятиях. Благодаря своей конструкции, соответствию международным стандартам и широким функциональным возможностям, они являются оптимальным выбором для построения комплексных систем безопасности различного уровня сложности.

Правильный выбор, монтаж и обслуживание реле безопасности позволяют обеспечить соответствие требованиям промышленной безопасности и повысить общую эффективность производства за счет сокращения простоев и предотвращения аварийных ситуаций.
