Реле тока DOLD BA 9053: обзор и технические характеристики

Обзор реле тока DOLD BA 9053

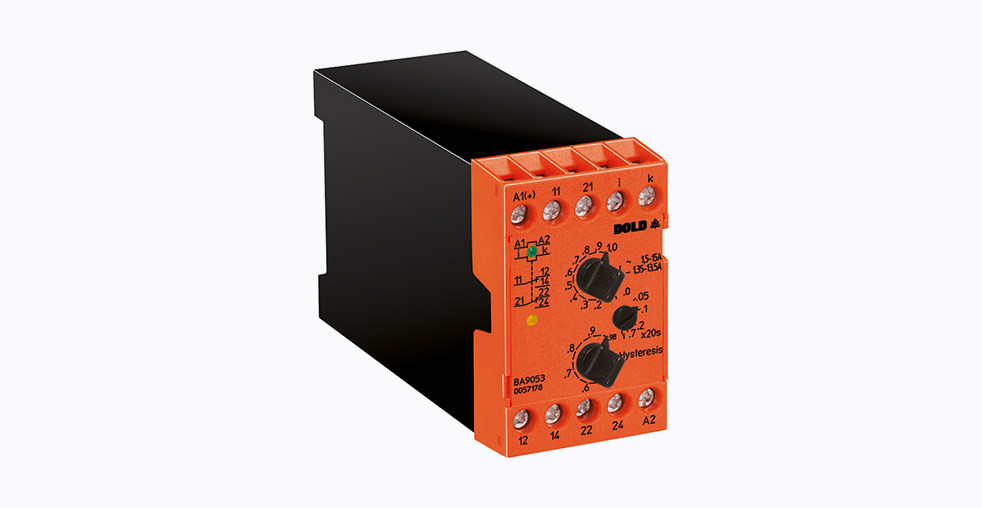

Реле тока DOLD BA 9053 представляет собой многофункциональное устройство контроля, предназначенное для точного мониторинга параметров однофазных систем постоянного и переменного тока. Основное назначение прибора заключается в обеспечении бесперебойной работы электроустановок за счет своевременного обнаружения аномалий, таких как отклонение тока от заданных номиналов. Устройство относится к серии VARIMETER и сочетает в себе высокую надежность, простоту настройки и развитые диагностические возможности, что делает его востребованным инструментом для повышения эксплуатационной безопасности и предотвращения незапланированных остановок оборудования.

Принцип работы и функциональные возможности

Принцип действия реле BA 9053 базируется на непрерывном измерении силы тока в контролируемой цепи. Устройство оснащено потенциометрами на лицевой панели, позволяющими гибко настраивать пороги срабатывания. Функциональность прибора включает мониторинг минимальных и максимальных значений тока, а также реализацию режима оконного контроля, при котором реле активируется при выходе тока за пределы установленного диапазона.

Ключевые функциональные особенности

• Универсальность измерений: Способность работать с постоянным и переменным током в широком диапазоне от 2 мА до 25 А. Отдельные модификации устройства обеспечивают до трех независимо настраиваемых диапазонов измерения в пределах 0,1–25 А, что расширяет область применения без необходимости использования нескольких специализированных реле.
• Защита от ложных срабатываний: Наличие регулируемой выдержки времени срабатывания до 100 секунд позволяет фильтровать кратковременные броски тока, характерные для пусковых режимов электродвигателей.
• Диагностические возможности: Светодиодная индикация на передней панели отображает статус работы и состояние выходных контактов, обеспечивая оперативный визуальный контроль состояния системы.
• Помехоустойчивость: Устройство сохраняет стабильность работы при повышенной входной частоте контролируемого сигнала — до 5 кГц.
• Гальваническая развязка: Конструктивное разделение измерительной цепи и цепи вспомогательного питания повышает помехозащищенность устройства и обеспечивает дополнительную безопасность при эксплуатации.

Технические характеристики

Для проектировщиков систем автоматизации решающее значение имеют точные технические параметры оборудования. Модель BA 9053 характеризуется следующими эксплуатационными показателями:

Области применения и практические преимущества

Реле тока DOLD BA 9053 находит применение в различных отраслях промышленности, где требуется надежный контроль параметров электрооборудования. Его функциональные особенности раскрываются в решении конкретных инженерных задач.

Типичные сценарии использования

• Защита электродвигателей: Контроль тока и мощности двигателей вентиляторов, насосов, конвейерных систем, обеспечивая защиту от перегрузки и работы без нагрузки.
• Мониторинг технологических процессов: Контроль наличия нагрузки на нагревательных элементах в промышленных печах и системах обогрева.
• Обеспечение безопасности оборудования: Обнаружение заклинивания или повышенной механической нагрузки на инструмент в станках и производственных роботах.
• Контроль систем вентиляции и кондиционирования: Мониторинг рабочего состояния вентиляторов и компрессоров.

Эксплуатационные преимущества

• Проактивное техническое обслуживание: Устройство позволяет перейти от стратегии реагирования на сбои к их предупреждению. Контролируя ток нагрузки, можно прогнозировать износ оборудования по изменению потребляемого тока и выполнить обслуживание до выхода механизма из строя.
• Повышение операционной эффективности: Быстрое обнаружение неисправностей, таких как обрыв цепи или механическое заклинивание, минимизирует время простоя технологических линий.
• Универсальность применения: Одно устройство заменяет несколько специализированных реле благодаря широким диапазонам настройки, что упрощает складской учет и сокращает номенклатуру запасных частей.

Особенности монтажа и эксплуатации

При интеграции реле BA 9053 в систему управления следует учитывать несколько практических аспектов, которые оптимизируют процесс установки и дальнейшей эксплуатации.

Монтажные особенности

Компактная ширина 45 мм позволяет эффективно использовать пространство в распределительном шкафу. Некоторые версии устройства комплектуются съемными клеммными колодками, что значительно ускоряет и упрощает замену прибора без необходимости отключения и маркировки многочисленных проводников.

Настройка параметров

Прямой доступ к потенциометрам и светодиодным индикаторам на лицевой панели делает процесс настройки и диагностики интуитивно понятным. Для случаев, когда требуется дистанционная регулировка уставок, производитель предусматривает опцию выносного потенциометра.

Дополнительные функции безопасности

Для применений, где критически важен гарантированный сброс, доступна версия с функцией ручного сброса. Это исключает самопроизвольный повторный пуск оборудования после срабатывания защиты без непосредственного участия оператора.

Сравнение с аналогами

При выборе реле тока важно учитывать особенности различных производителей. Ниже представлено сравнение DOLD BA 9053 с аналогичными устройствами других брендов.

Заключение

Реле тока DOLD BA 9053 подтверждает свою репутацию надежного и функционального устройства в области контроля и защиты электрооборудования. Сбалансированный набор характеристик, ориентированный на практические потребности промышленности, прочная конструкция и гибкость в настройке делают его оптимальным выбором для построения отказоустойчивых и безопасных систем. Для специалистов, которые ценят точность, надежность и стремятся внедрять решения для проактивного обслуживания, это устройство становится ключевым элементом общей стратегии повышения эффективности производства.
