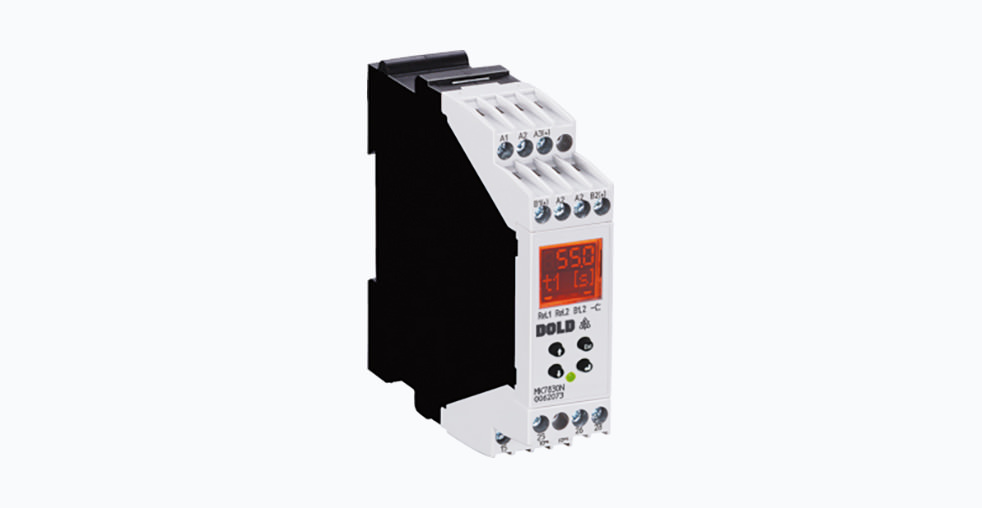

Реле времени DOLD: обзор, функции и применение

Введение в реле времени DOLD

Реле времени DOLD — это программируемые устройства, предназначенные для автоматизации промышленных процессов путем создания точных временных задержек и управления циклами работы оборудования. Они функционируют как таймеры, которые по истечении установленного интервала времени изменяют состояние своих выходных контактов, тем самым инициируя или прекращая работу подключенных исполнительных механизмов. Принцип действия основан на цифровой или аналоговой обработке сигнала, что позволяет гибко настраивать параметры срабатывания. Данные устройства находят применение в системах управления производственными линиями, вентиляцией, освещением, насосами, а также в схемах безопасности и сигнализации.

Многофункциональность и типы реле времени

Ассортимент реле времени DOLD включает в себя несколько серий, различающихся по функциональности, конструкции и области применения. Условно их можно разделить на электромеханические, электронные и программируемые многофункциональные реле.

Электронные многофункциональные реле

Современные электронные реле, такие как серии BC 7935N и MK 7850N, являются компактными устройствами, монтируемыми на DIN-рейку. Их ключевая особенность — возможность выбора одной из нескольких функций времени с помощью переключателя на лицевой панели. Это позволяет одному устройству заменять несколько специализированных реле, что упрощает проектирование и снижает складские запасы.

Электромеханические реле

Несмотря на развитие электроники, электромеханические реле времени DOLD остаются востребованными благодаря своей надежности и устойчивости к помехам. Они часто используются в задачах, не требующих высокой точности, но предполагающих работу в тяжелых условиях, например, при значительных вибрациях или перепадах температур.

Детальный обзор функций времени

Многофункциональные реле времени DOLD поддерживают широкий спектр функций, каждая из которых предназначена для решения определенного класса задач.

• Задержка включения (AV): Подача управляющего сигнала на выход происходит через заданный промежуток времени после подачи напряжения на вход управления.
• Задержка обесточивания (RV): Выходной контакт остается замкнутым в течение установленного времени после снятия входного сигнала.
• Формирование импульса (IF): При поступлении входного сигнала реле генерирует одиночный импульс заданной длительности.
• Отсроченный импульс (IE): Выходной импульс заданной длительности формируется после истечения времени задержки с момента подачи входного сигнала.
• Мгновенное включение (EW): Выходной контакт срабатывает немедленно при подаче входного сигнала и размыкается с задержкой после его снятия.
• Кратковременное прерывание (AW): Устройство создает кратковременный разрыв цепи через заданное время после активации.
• Комбинированная задержка (AV/RV): Последовательно выполняются функции задержки включения и задержки обесточивания.
• Проблесковый маячок (BI): Реле периодически включает и выключает выход, создавая мигающий сигнал.
• Циклический таймер (TI/TP): Устройство генерирует непрерывную последовательность импульсов, при этом длительность импульса и паузы настраиваются независимо.

Технические характеристики и конструктивные особенности

Реле времени DOLD отличаются рядом технических решений, обеспечивающих их надежную работу в промышленных условиях.

Диапазоны настройки времени и точность

В зависимости от модели, реле времени позволяют устанавливать интервалы от сотых долей секунды до нескольких сотен часов. Точность срабатывания электронных моделей, как правило, составляет доли процента от установленного значения, что делает их пригодными для высокоточных задач.

Питание и коммутационная способность

Универсальный источник питания позволяет подключать реле к сетям переменного и постоянного тока в широком диапазоне напряжений. Выходные контакты рассчитаны на коммутацию значительных нагрузок, что позволяет управлять такими устройствами, как контакторы, соленоиды и светильники, без использования промежуточных реле.

Индикация и управление

Для удобства эксплуатации и диагностики устройства оснащены светодиодными индикаторами, которые отображают наличие питания, статус выходного контакта и активность режима выдержки времени. Некоторые модели поддерживают возможность дистанционной регулировки параметров с помощью внешних потенциометров.

Монтаж и подключение

Конструкция клемм обеспечивает надежное подключение проводов разного типа и сечения. Наличие съемных клеммных колодок в некоторых сериях упрощает процесс монтажа и демонтажа устройства.

Сравнительный анализ серий DOLD

Для выбора оптимального решения полезно сравнить характеристики популярных серий.

Области применения

Реле времени DOLD интегрируются в разнообразные системы автоматизации.

• Промышленное машиностроение: Управление циклом работы станков с ЧПУ, автоматических сборочных линий и роботизированных комплексов.
• Управление освещением: Реализация алгоритмов включения и выключения света с задержками, управление уличным освещением и световой рекламой.
• Вентиляция и кондиционирование: Организация работы вытяжных вентиляторов с задержкой выключения для полного обновления воздуха в помещении.
• Системы полива и орошения: Автоматизация циклов полива в сельском хозяйстве и ландшафтном дизайне.
• Безопасность: Координация работы систем аварийной сигнализации, управление задержкой запуска двигателей для предотвращения одновременного включения.

Соответствие стандартам и надежность

Продукция DOLD разрабатывается и производится в соответствии с требованиями международных стандартов, включая IEC/EN 61812-1. Это обеспечивает высокий уровень надежности, электробезопасности и устойчивости к внешним воздействиям, таким как электромагнитные помехи, вибрация и перепады температуры. Соответствие стандартам является важным фактором при выборе компонентов для проектов, требующих сертификации.

Заключение

Реле времени DOLD представляют собой семейство универсальных и надежных устройств для автоматизации, которые находят применение в самых разных отраслях промышленности. Широкий выбор функций, гибкость настройки, прочная конструкция и соответствие международным стандартам делают их практичным решением для построения сложных систем управления. Многофункциональность этих устройств позволяет сократить номенклатуру используемых компонентов, упростить монтаж и обслуживание систем автоматизации.
