Решения Bernstein для полевой автоматизации: защита, надежность, интеграция
В промышленной автоматизации обеспечение надежной связи между контроллерами и полевыми устройствами — датчиками, исполнительными механизмами, клапанами — является фундаментальной задачей. Оборудование для подключения, защиты, питания и управления этими устройствами формирует инфраструктуру полевого уровня, отказоустойчивость которой напрямую определяет стабильность всего технологического процесса. Компания Bernstein, основанная в Германии в 1947 году, специализируется на создании комплексных аппаратных решений именно для этого сегмента. Продукция бренда охватывает полный цикл: от герметичных корпусов и систем распределения до блоков питания, интерфейсных модулей, разъемов и распределенных систем ввода-вывода, проектируемых как единая совместимая экосистема.
Защитные корпуса и распределительные системы
Основная функция корпусов и распределительных устройств Bernstein — обеспечить физическую и экологическую защиту электронных компонентов управления в условиях цехов, наружных установок, агрессивных и влажных сред. Конструкция изделий базируется на комплексном подходе к уплотнению. Многие серии, такие как SlimLine и RobustLine, соответствуют высочайшему стандарту защиты IP69K, который гарантирует герметичность не только от пыли, но и при мойке струями воды высокого давления и температуры. Это делает их незаменимыми в пищевой, фармацевтической, химической отраслях и на предприятиях, где проводится регулярная санитарная обработка оборудования.
Для достижения таких показателей применяются специализированные материалы: корпуса изготавливаются из ударопрочного полиамида, армированного стекловолокном, а для кабельных вводов используются компаунды на основе полиуретана или латунные вводы с конической резьбой. Особенностью серии SlimLine является асимметричная конструкция монтажной планки, позволяющая разместить на стандартной DIN-рейке до 40% больше модульного оборудования без ущерба для герметичности после закрытия крышки. Системы быстрого монтажа, например, с помощью четвертьоборотных зажимов, существенно сокращают время, необходимое для открытия корпуса при проведении технического обслуживания или реконфигурации.
Блоки питания и преобразователи сигналов
Задачей этих компонентов является обеспечение стабильного и чистого питания низковольтных систем управления, а также преобразование и согласование сигналов между полевыми датчиками и контроллерами в условиях промышленных электрических помех. Блоки питания Bernstein серии PRO отличаются высокой эффективностью, их коэффициент полезного действия достигает 94%. Низкий уровень пульсаций выходного напряжения (менее 50 мВ) критически важен для питания аналоговых измерительных схем и чувствительной электроники. Некоторые модели в этой линейке поддерживают резервирование (N+1) и горячую замену, что повышает отказоустойчивость ответственных систем.
Преобразователи сигналов, или интерфейсные модули, служат для подключения различных типов датчиков к системам управления. Например, модули для датчиков стандарта NAMUR обеспечивают гальваническую развязку до 4 кВ и имеют встроенную защиту от короткого замыкания и переполюсовки. Модели для работы с термопарами и резистивными датчиками температуры (RTD) обеспечивают высокую точность преобразования, которая может составлять лучше 0,1% от полного диапазона. Расширенные диагностические функции, такие как мониторинг обрыва линии и индикация состояния для каждого канала, позволяют оперативно выявлять неисправности на ранней стадии.
Системы подключения M12 и M8
Круглые разъемы M12 и M8 стали отраслевым стандартом для подключения датчиков и исполнительных механизмов в сетях Industrial Ethernet и полевых шин. Bernstein предлагает полную системную линейку, включающую кабели, разъемы, распределительные коробки и монтажные аксессуары, разработанные для совместной работы. Ключевое преимущество — высокая степень защиты (IP67, IP69K) и стойкость к механическим воздействиям. Кабели часто имеют оболочку из полиуретана, который устойчив к маслам, смазкам, истиранию и характеризуется высокой гибкостью, подтвержденной испытаниями на многомиллионные циклы изгиба.
Особого внимания заслуживают модульные распределительные коробки серии M12. Они позволяют гибко комбинировать порты с различными типами кодировок (например, D-код для Profinet, A-код для стандартных дискретных сигналов) в одном компактном корпусе со степенью защиты IP67/68/69K. Технология монтажа разъема без инструмента — когда подготовленный кабель просто вставляется и защелкивается — позволяет значительно ускорить процесс коммутации по сравнению с традиционными винтовыми или обжимными соединениями. Для экстремальных условий эксплуатации доступны версии с металлическими армированными крышками и расширенным температурным диапазоном.
Модульные распределенные системы ввода-вывода Cube67
Система Cube67 представляет собой концепцию распределенной периферии, призванную минимизировать объем кабельной проводки от датчиков к центральному шкафу управления. Ее функция — размещение компактных модулей ввода-вывода непосредственно вблизи групп полевых устройств. Эти модули, объединенные общей магистралью (часто через разъем M12), передают данные на контроллер верхнего уровня по промышленному сетевому протоколу. Конструктивно система состоит из базового коммуникационного блока и сменных кассет ввода-вывода (дискретных, аналоговых, специализированных для определенных типов датчиков), которые можно заменять без отключения питания всей линии.
Благодаря степени защиты IP67 модули Cube67 могут монтироваться непосредственно на оборудование или в зоны, подверженные загрязнению и влаге. Они поддерживают основные промышленные сетевые протоколы, такие как Profinet, EtherNet/IP и Modbus TCP, обеспечивая время отклика на уровне единиц миллисекунд. Интегрированные диагностические функции предоставляют детальную информацию о состоянии каждого канала (обрыв, короткое замыкание, перегрузка), которая передается прямо в систему SCADA или контроллер, упрощая поиск и устранение неисправностей.
Устройства безопасности: аварийные выключатели
Эта категория продукции предназначена для обеспечения безопасной остановки оборудования в аварийных ситуациях и защиты персонала. Аварийные выключатели Bernstein разработаны в соответствии с международными стандартами безопасности. Их ключевой конструктивной особенностью является механизм с положительным размыканием контактов, который гарантирует разрыв цепи даже в случае залипания контактов. Механическая конструкция отличается высокой стойкостью к вибрациям и ударным нагрузкам.

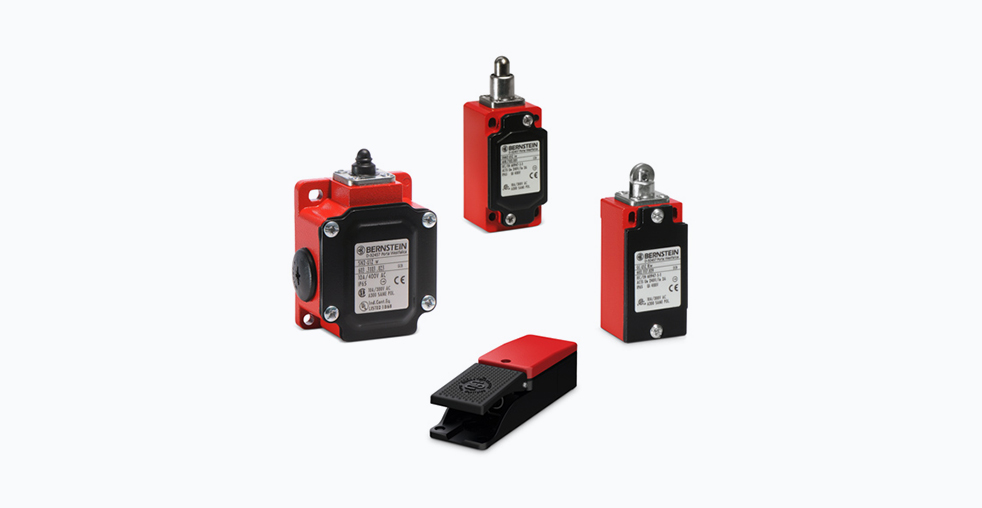

Серия 07 включает различные варианты исполнения: с грибовидной кнопкой, тросовым приводом, педалью. Эти устройства могут интегрироваться в цепи безопасности, соответствующие высоким уровням производительности (PL) и категориям (Cat.). Модульная конструкция позволяет легко заменять контактные блоки и лицевые панели без демонтажа всего выключателя с монтажной поверхности, что сокращает время обслуживания.
Эксплуатационные аспекты и сравнение архитектур
Выбор между традиционной централизованной архитектурой (с индивидуальной проводкой каждого датчика к главному шкафу) и распределенной системой (на базе Cube67) имеет значительные последствия для монтажа, обслуживания и общей стоимости владения.
Заключение
Системный подход Bernstein к проектированию оборудования для полевого уровня позволяет создавать интегрированные и надежные решения для автоматизации. Главное преимущество бренда заключается в обеспечении совместимости и синергии между различными компонентами — корпусами, разъемами, модулями ввода-вывода и блоками питания, что в итоге повышает надежность системы в целом и сокращает затраты времени на ее развертывание и обслуживание.
При выборе решений для конкретного проекта инженерам следует проводить детальный анализ условий эксплуатации, требований к гибкости и расчет полной стоимости владения. Использование распределенных систем, таких как Cube67, наиболее оправдано в новых проектах с высокой плотностью полевых устройств. Для модернизации существующих линий или работы в сверхэкстремальных условиях может быть эффективным применение отдельных специализированных компонентов Bernstein, таких как корпуса с защитой IP69K или высокоточные преобразователи сигналов.
