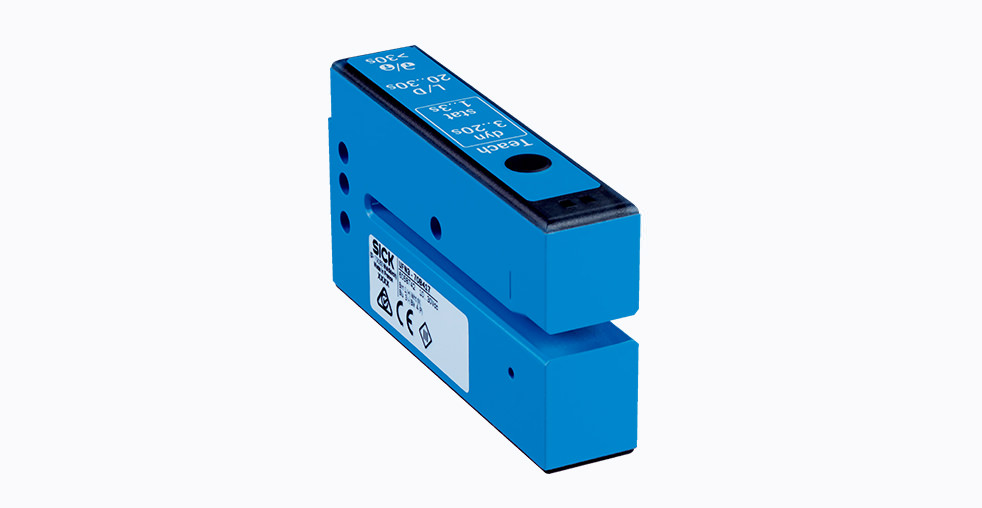

Щелевой датчик этикетки SICK UFN3: ультразвуковая точность для сложных задач автоматизации

Введение

В современных высокоскоростных производственных линиях, особенно в упаковочной и этикеровочной отраслях, надежное распознавание материалов становится критически важной задачей. Именно здесь щелевые ультразвуковые датчики SICK серии UFN3 демонстрируют свои исключительные возможности. Эти устройства выходят за рамки стандартных решений, предлагая беспрецедентную точность обнаружения даже самых сложных материалов — от прозрачных и металлизированных этикеток до тонких пленок. Техническая сложность и интеллектуальные функции этой серии делают ее интересным объектом для изучения специалистами в области автоматизации.

Принцип действия и технологические преимущества

В основе датчиков UFN3 лежит ультразвуковая технология, которая кардинально отличается от оптических методов. Если оптические датчики полагаются на отражение или преломление света, что проблематично для прозрачных или зеркальных материалов, то ультразвук работает на анализе акустического ослабления сигнала при прохождении через материал. Это принципиальное отличие устраняет типичные проблемы ложных срабатываний из-за внешней засветки или цветовых вариаций материала.

Ключевая технологическая особенность — способность точно измерять толщину материала. Это позволяет датчику не просто обнаруживать факт присутствия объекта, но и идентифицировать двойные листы (сдвоенные этикетки), что критически важно для предотвращения брака в высокоскоростных этикеровочных машинах. Частота переключения 1500 Гц обеспечивает время отклика около 250 мкс, что делает устройство пригодным для работы на экстремальных скоростях конвейера.

Конструктивные особенности и инженерные решения

Корпус датчика выполнен из алюминия — материал выбран не случайно. Он обеспечивает не просто механическую прочность, но и стабильность температурных характеристик, что важно учитывать при работе в условиях вибрации или перепадов температуры. Геометрия корпуса (18×47,5×92,5 мм) и щели (глубина 69 мм, ширина 3 мм) оптимизирована для монтажа в стесненных условиях типичного производственного оборудования.

Электрическое подключение реализовано через 4-контактный разъем M8 с вариантами выходных сигналов PNP, NPN или универсальным PNP/NPN в зависимости от модификации. Это обеспечивает простую интеграцию в большинство промышленных систем управления без необходимости использования дополнительных адаптеров.

Модификации и их специализация

Серия UFN3 включает несколько модификаций, каждая из которых оптимизирована для конкретных применений:

• UFN3-70B413 — Универсальная модель с выходом PNP/NPN и функцией детектирования сдвоенного листа
• UFN3-70P415 — Версия с PNP выходом, ориентированная на распознавание металлизированных этикеток
• UFN3-70N417 — Модель с NPN выходом для специфических задач автоматизации

Различия в выходных конфигурациях позволяют техническим специалистам выбрать именно ту модель, которая оптимально соответствует используемой системе управления (например, для совместимости с PLC конкретного производителя).

Практическое применение и сценарии использования

Распознавание прозрачных этикеток — одна из самых сложных задач в автоматизации упаковочных линий. Традиционные оптические датчики часто не справляются с такими материалами, но ультразвуковая технология UFN3 надежно решает эту проблему. Датчик эффективно обнаруживает прозрачные этикетки на прозрачной же подложке, что особенно ценно в пищевой и фармацевтической промышленности, где часто используется такая маркировка.

Еще более впечатляющая возможность — детектирование металлизированных этикеток, которые создают наибольшие трудности для оптических систем из-за их отражающих свойств. Ультразвук не подвержен влиянию оптических свойств поверхности, что делает его идеальным решением для таких применений.

Контроль наличия этикеток на клейкой ленте требует обнаружения минимальных зазоров между ними — всего 2 мм. Высокая частота переключения (1500 Гц) позволяет надежно детектировать такие промежутки даже на высокоскоростных линиях.

Интеллектуальные функции и особенности настройки

Одной из ключевых особенностей датчиков UFN3 является процесс обучения, реализованный через кнопки на корпусе или внешний учебный вход. Это не просто калибровка чувствительности, а сложный алгоритм, который запоминает акустические характеристики конкретного материала и устанавливает оптимальный порог срабатывания.

Функция NO/NC (нормально открытый/нормально закрытый) переключателя добавляет гибкости при интеграции в различные системы управления. Технические специалисты могут программно изменять логику работы без физической перекоммутации.

Эксплуатационные рекомендации и технические нюансы

Для оптимальной работы датчика важно учитывать несколько практических аспектов:

1. Температурная стабильность — хотя диапазон рабочих температур составляет +5…+55°C, следует избегать резких перепадов, которые могут вызвать конденсацию и временное ухудшение характеристик.
2. Очистка щели — регулярное обслуживание должно включать аккуратную очистку щели от загрязнений, которые могут повлиять на акустические свойства.
3. Электромагнитная совместимость — при прокладке кабелей рекомендуется соблюдать стандартные меры предосторожности от электромагнитных помех, хотя алюминиевый корпус обеспечивает хорошее экранирование.
4. Калибровка под материал — при смене типа этикеток рекомендуется проводить процедуру обучения для каждого материала отдельно, поскольку акустические свойства могут значительно различаться.

Сравнительные преимущества и перспективы развития

По сравнению с оптическими аналогами, ультразвуковые датчики UFN3 демонстрируют устойчивость к оптическим помехам — они не подвержены влиянию окружающего света, цвета поверхности или прозрачности материала. Это существенное преимущество в сложных промышленных условиях, где чистота оптических систем часто становится проблемой.

Перспективы развития технологии видятся в дальнейшем увеличении скорости отклика, уменьшении габаритных размеров и добавлении диагностических функций IIoT, таких как предсказательное обслуживание и удаленная диагностика.

Заключение

Щелевой ультразвуковой датчик SICK UFN3 представляет собой совершенное техническое решение, которое выходит за рамки обычных датчиков обнаружения. Его способность надежно работать с материалами, которые традиционно представляют проблему для оптических систем, делает его ценным инструментом в арсенале инженера по автоматизации. Универсальность, надежность и точность — эти характеристики делают UFN3 оптимальным выбором для сложных применений, где простота настройки и стабильность работы являются критически важными факторами.

Для технических специалистов, занимающихся проектированием и обслуживанием автоматизированных систем, понимание возможностей и особенностей этих датчиков открывает новые горизонты для оптимизации производственных процессов и повышения их надежности.
