Барьеры безопасности Schmersal: характеристики и применение

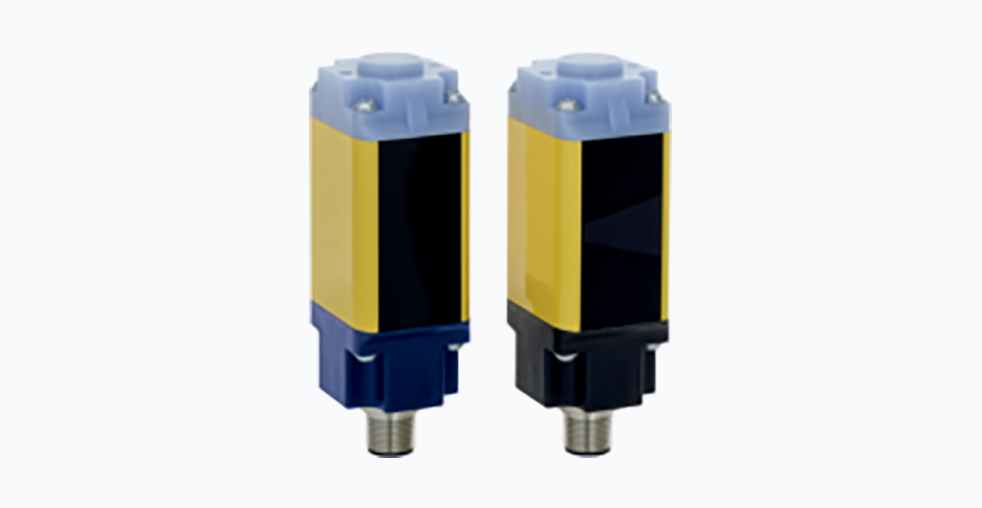

Световые барьеры безопасности Schmersal представляют собой электронные защитные устройства, предназначенные для предотвращения несчастных случаев на производственном оборудовании. Эти системы формируют невидимое защитное поле из инфракрасных лучей между передатчиком и приемником. При прерывании этого луча устройство генерирует сигнал остановки опасного оборудования, обеспечивая защиту персонала в различных промышленных условиях.

Принцип действия и конструктивные особенности

Базовый принцип работы световых барьеров безопасности основан на создании инфракрасного луча между двумя модулями — передатчиком и приемником. Передатчик генерирует импульсный инфракрасный сигнал с длиной волны 880 нанометров, который принимается соответствующим приемным модулем. Система постоянно контролирует целостность луча и внутреннее состояние компонентов.

Конструкция барьеров безопасности Schmersal включает следующие ключевые элементы:

• Прочный металлический корпус, обеспечивающий механическую защиту и теплоотвод
• Оптические компоненты высокого качества, сохраняющие точность позиционирования луча
• Электронные платы с защитой от электромагнитных помех
• Системы индикации состояния устройства

Технические характеристики и стандарты безопасности

Барьеры безопасности Schmersal разрабатываются в соответствии с международными стандартами безопасности, включая IEC 61496. Устройства оснащаются безопасными полупроводниковыми выходами, что позволяет интегрировать их непосредственно в цепи управления оборудованием без дополнительных промежуточных реле.

Система диагностики барьеров осуществляет непрерывный мониторинг следующих параметров:

• Интенсивность принимаемого инфракрасного сигнала
• Исправность внутренних электронных компонентов
• Целостность подключенных кабелей
• Соответствие рабочих параметров заданным значениям

Модельный ряд барьеров безопасности Schmersal

Компания Schmersal предлагает различные серии световых барьеров, адаптированные для конкретных применений и условий эксплуатации. Наиболее распространенными являются серии SLB 240 и SLB 440, которые отличаются по своим техническим характеристикам и областям применения.

Функциональные особенности барьеров безопасности

Современные барьеры безопасности Schmersal оснащены рядом технических решений, повышающих их надежность и безопасность.

Система кодирования лучей

Для исключения взаимного влияния нескольких барьеров, работающих в непосредственной близости, применяется четырехпозиционное кодирование лучей. Эта система гарантирует, что приемник будет реагировать только на сигнал своего передатчика, предотвращая ложные срабатывания от соседних устройств.

Безопасные полупроводниковые выходы

Каждый барьер имеет два отказоустойчивых цифровых выхода с архитектурой p-типа. Выходы работают по принципу перекрестной проверки, что обеспечивает надежное отключение оборудования даже в случае единичной неисправности одного из выходов.

Диагностические функции

Встроенная система диагностики позволяет отслеживать состояние устройства в реальном времени. Диагностика включает мониторинг уровня сигнала, исправности внутренних компонентов и наработки устройства. Для удобства обслуживания предусмотрены светодиодные индикаторы состояния.

Области применения барьеров безопасности

Световые барьеры безопасности находят применение в различных отраслях промышленности, где требуется обеспечить защиту персонала без создания физических преград.

Автоматизированные складские системы

В многоярусных складских комплексах барьеры безопасности используются для защиты персонала и предотвращения столкновений грузоподъемного оборудования. Они создают невидимые защитные зоны в проходах между стеллажами и в зонах работы автоматических штабелеров.

Обрабатывающая промышленность

В деревообрабатывающей, металлообрабатывающей и цементной промышленности барьеры безопасности устанавливаются на оборудовании, где физическое ограждение невозможно или нецелесообразно. Модели с обогревателем обеспечивают стабильную работу при отрицательных температурах на открытых площадках.

Упаковочное и полиграфическое оборудование

Высокое быстродействие и точность срабатывания делают барьеры безопасности оптимальным решением для защиты операторов на высокоскоростных производственных линиях. Малое время реакции позволяет останавливать оборудование на ранней стадии нарушения защитной зоны.

Роботизированные комплексы

В автоматизированных производственных ячейках с промышленными роботами барьеры безопасности создают защитные периметры, предотвращая несанкционированное проникновение персонала в опасную зону во время работы оборудования.

Особенности монтажа и эксплуатации

Правильная установка и настройка барьеров безопасности являются критически важными для их эффективной работы. При монтаже необходимо учитывать несколько ключевых факторов.

Выравнивание и юстировка

Точное позиционирование передатчика и приемника относительно друг друга обеспечивает стабильную работу системы. Для облегчения процесса юстировки устройства оснащаются визуальными индикаторами уровня сигнала.

Расчет безопасного расстояния

Согласно требованиям стандарта EN ISO 13855, барьеры безопасности должны устанавливаться на таком расстоянии от опасной зоны, чтобы оборудование успело остановиться до того, как человек достигнет точки опасности. Это расстояние рассчитывается с учетом времени реакции барьера, времени остановки оборудования и скорости перемещения человека.

Электромагнитная совместимость

Барьеры безопасности разрабатываются с учетом работы в промышленных условиях с высоким уровнем электромагнитных помех. Однако при монтаже следует соблюдать рекомендации производителя по прокладке кабелей и заземлению.

Сравнение с другими типами защитных устройств

Световые барьеры безопасности являются одним из нескольких типов защитных устройств, применяемых в промышленности. Каждый тип имеет свои преимущества и ограничения.

Перспективы развития технологий безопасности

Современные тенденции в области промышленной безопасности включают интеграцию защитных устройств в общие системы управления производством. Барьеры безопасности становятся частью комплексных решений, объединяющих различные датчики и устройства защиты.

Развитие беспроводных технологий открывает возможности для создания систем безопасности без кабельных соединений между модулями. Это упрощает монтаж и позволяет создавать защитные системы на мобильном оборудовании.

Увеличение объема диагностической информации, предоставляемой современными барьерами безопасности, позволяет переходить от планового обслуживания к обслуживанию по фактическому состоянию. Это повышает надежность систем безопасности и снижает эксплуатационные расходы.

Барьеры безопасности Schmersal продолжают развиваться в соответствии с требованиями современной промышленности, предлагая решения для обеспечения безопасности персонала в различных условиях эксплуатации. Соответствие международным стандартам и надежная конструкция делают их подходящим выбором для ответственных применений.
