Концевые выключатели Schmersal: технические характеристики и применение

Введение в концевые выключатели Schmersal
Концевые выключатели Schmersal представляют собой электромеханические устройства, предназначенные для контроля положения движущихся частей промышленного оборудования. Они выполняют функцию позиционного контроля, обеспечивая фиксацию достижения механизмом заданной точки. Принцип действия основан на замыкании или размыкании электрической цепи при воздействии на исполнительный элемент устройства.
Данные устройства находят применение в различных отраслях промышленности, включая машиностроение, автоматизацию производственных линий, подъемно-транспортное оборудование и системы безопасности. Они обеспечивают не только контроль технологических процессов, но и защиту персонала от опасных движущихся частей оборудования.
Конструктивные особенности и принцип работы

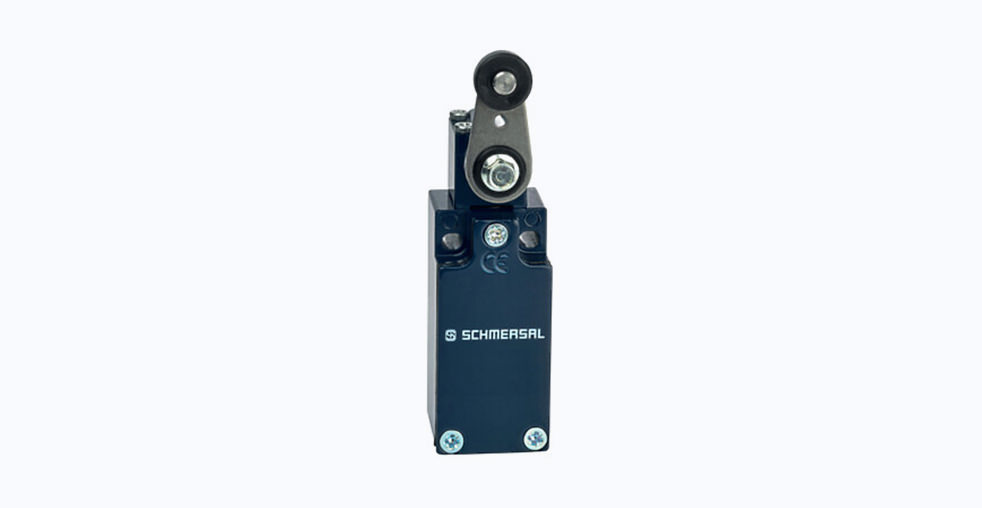

Концевые выключатели Schmersal характеризуются точным механизмом переключения, который гарантирует стабильность характеристик даже после миллионов срабатываний. Основными компонентами конструкции являются:
- Корпус, изготавливаемый из металлических сплавов и технических полимеров
- Исполнительный элемент (ролик, рычаг, кнопка)
- Контактная группа
- Клеммные соединения
Степень защиты до IP67 позволяет применять оборудование в условиях повышенной запыленности и влажности, включая мойку под высоким давлением. Конструктивной особенностью является модульный принцип компоновки, позволяющий комбинировать различные типы приводов, контактных групп и систем подключения. Это обеспечивает гибкость при проектировании и возможность адаптации под специфические задачи без изменения базовой конструкции.
Классификация концевых выключателей Schmersal
Безопасные позиционные выключатели
Эти устройства предназначены для мониторинга положения защитных ограждений и других критически важных элементов оборудования. Они отличаются положительным размыканием контактов, что гарантирует безопасность даже в случае отказа. В ассортименте представлены модели с раздельным приводом, соленоидные блокировки и бесконтактные безопасные датчики.
Тактильные системы безопасности
К тактильным системам относятся безопасные кромки, коврики и флажки, которые останавливают опасное движение при контакте.
Безопасные кромки (SE серии) состоят из алюминиевого профиля, резинового профиля и парных датчиков. При деформации резинового профиля ослабляется или прерывается ИК-сигнал между передатчиком и приемником, что фиксируется подключенным модулем безопасности.
Безопасные коврики (SMS серии) содержат две отдельные токопроводящие стальные пластины, разделенные изоляторами. При нажатии на коврик пластины замыкаются, инициируя остановку оборудования.
Безопасные флажки (SL 300) при срабатывании вызывают положительный разрыв позиционного выключателя, отключая соответствующий привод машины.
Компактные тяговые выключатели
Серии TQ215/TQ315 и ZQ215/ZQ315 разработаны для применений с ограниченным монтажным пространством. Их габариты соответствуют стандартам на позиционные выключатели EN 50047 и EN 50041. Могут комплектоваться до трех коммутационных контактов, различными вариантами подключения и светодиодной индикацией состояния.
Модель ZQ901 с корпусом из нержавеющей стали и длиной троса до 75 метров предназначена для особо тяжелых условий эксплуатации. Оснащена функцией аварийной остановки, ручным сбросом и детектированием обрыва троса. При соответствующем анализе безопасности может использоваться до уровня PL e в соответствии с EN ISO 13849-1.
Технические характеристики и стандарты
Оборудование Schmersal разработано в соответствии с директивами EU 2006/42/EG (Машинное оборудование) и стандартами EN 13849-1, EN 13856-2.
При подключении тактильных систем к соответствующим модулям безопасности достигаются различные категории контроля:
- Система безопасности кромок SE с модулем безопасности SE-400 C соответствует требованиям категории 4 по ISO 13849-1 (даже при двух неисправностях система обеспечивает безопасную остановку)
- Для применений категории 1 может использоваться модуль SE-100 C
Модель | Степень защиты | Количество контактов | Температурный диапазон | Механическая износостойкость |
---|---|---|---|---|
TQ215/TQ315 | IP67 | До 3 | -25°C…+70°C | >10 млн циклов |
ZQ215/ZQ315 | IP67 | До 3 | -25°C…+70°C | >10 млн циклов |
ZQ901 | IP67 | 1 | -25°C…+70°C | >1 млн циклов |
SE серии | IP65 | Зависит от конфигурации | -10°C…+55°C | >1 млн циклов |
Критерии выбора и применение
Факторы выбора концевого выключателя
При подборе концевого выключателя необходимо учитывать:
- Скорость опасного движения должна быть ниже максимальной начальной скорости устройства безопасности
- Тормозной путь опасных частей машины и профильные данные устройства должны быть согласованы. Тормозной путь должен быть достаточным для остановки в наихудшей ситуации, при этом предельно допустимое усилие для уязвимых частей тела не должно превышаться
- Необходимое минимальное расстояние должно быть спроектировано с коэффициентом безопасности не менее 1.2. При влиянии на расстояние других элементов машины коэффициент безопасности должен быть еще больше
- Условия эксплуатации, включая температуру, влажность, наличие агрессивных сред
- Требуемая степень защиты от пыли и влаги
- Необходимое количество коммутационных контактов
- Требования к механической износостойкости
Особенности монтажа и эксплуатации
Для тяговых выключателей рекомендуется использовать оригинальные системы крепления и натяжения от Schmersal для обеспечения надежности. Светодиодная индикация на устройствах позволяет быстро идентифицировать сработавший элемент, сокращая время простоя. Модульная конструкция упрощает техническое обслуживание и замену компонентов без демонтажа всей системы.
При монтаже необходимо обеспечить правильную ориентацию устройства относительно движущихся частей оборудования, надежное крепление и защиту кабельных соединений от механических повреждений. Регулярное техническое обслуживание включает визуальный осмотр, проверку работоспособности и очистку от загрязнений.
Сравнение с продукцией других производителей
Концевые выключатели Schmersal конкурируют с продукцией таких производителей, как Siemens, Eaton и Bernstein. Каждый производитель предлагает решения с различными характеристиками:
- Siemens ориентируется на интеграцию в системы промышленной автоматизации
- Eaton предлагает широкий диапазон моделей для различных применений
- Bernstein специализируется на устройствах безопасности
Концевые выключатели Schmersal отличаются широким ассортиментом специализированных решений для систем безопасности, соответствующих международным стандартам.
Заключение
Концевые выключатели Schmersal предлагают комплексные решения для контроля положения и обеспечения безопасности промышленного оборудования. Они сочетают механическую точность и высокие стандарты безопасности, что делает их востребованными в автоматизированном производстве.
Универсальность, надежность и способность адаптироваться к сложным производственным условиям делают их оптимальным выбором для профессионалов, требующих точность, долговечность и безопасность в равной мере. Широкий ассортимент моделей позволяет подобрать решение для различных применений и условий эксплуатации.
