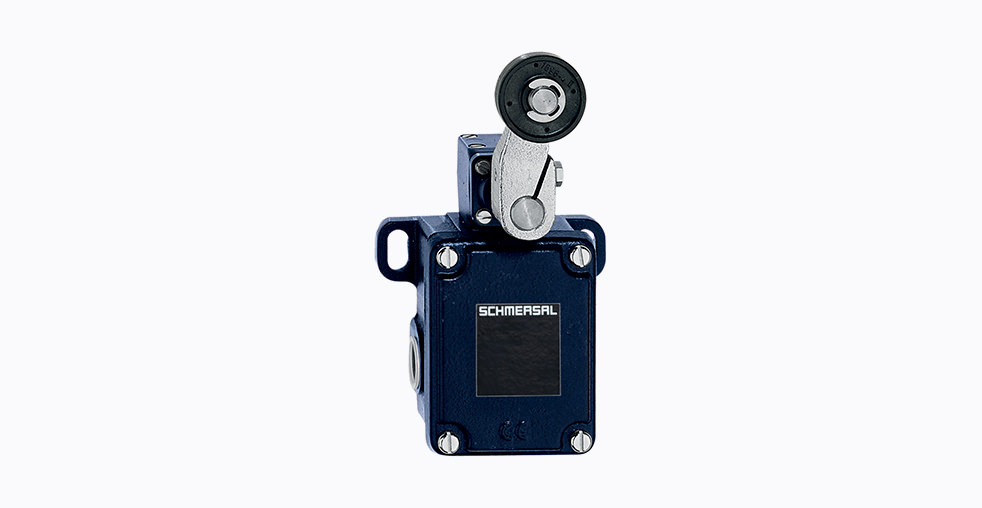

Концевой выключатель Schmersal ML 441 11Y T M20: технические характеристики и применение
Введение в устройство
Концевой выключатель Schmersal ML 441-11Y-T-M20 представляет собой электромеханическое устройство, предназначенное для коммутации электрических цепей в ответственных промышленных системах. Основная функция данного аппарата заключается в фиксации предельного положения движущихся частей станков, роботов, ворот и другого автоматизированного оборудования. Принцип его работы основан на механическом воздействии управляющего элемента (роликового рычага) на внутреннюю контактную группу, что приводит к мгновенному переключению контактов и изменению состояния управляющей цепи.
Конструкция и принцип действия
ML 441-11Y-T-M20 построен по классической схеме концевого выключателя с механизмом мгновенного действия. Это означает, что переключение контактов происходит резко, независимо от скорости перемещения приводного элемента, что полностью исключает явление дребезга и обеспечивает стабильность электрического соединения. Ключевым рабочим органом устройства является роликовый рычаг, который преобразует поступательное или вращательное движение управляемого объекта в механическое воздействие на пружинный механизм выключателя.
Внутренняя электрическая схема включает два гальванически развязанных контакта: нормально разомкнутый (NO) и нормально замкнутый (NC). Такая конструкция с двойным разрывом цепи повышает безопасность эксплуатации и позволяет одновременно управлять двумя независимыми сигнальными цепями. Конструкция головки выключателя предусматривает возможность изменения её положения с шагом в 90°, а роликовый рычаг может непрерывно регулироваться на 360° с дополнительной возможностью фиксации в различных положениях. Эта особенность обеспечивает исключительную гибкость при монтаже и настройке момента срабатывания в сложных пространственных условиях.
Технические характеристики
Детальные технические параметры выключателя Schmersal ML 441-11Y-T-M20 представлены в таблице:
| Параметр | Значение | Комментарий |
|---|---|---|
| Степень защиты по ГОСТ | IP65 | Полная защита от пыли и струй воды с любого направления |
| Диапазон рабочих температур | -40…+200 °C | Благодаря керамической изоляции и термостойким материалам |
| Механическая износостойкость | ≥ 10 миллионов циклов | Для механической части без электрической нагрузки |
| Электрическая износостойкость (NC) | 2 миллиона циклов (B10D) | Для нормально-замкнутого контакта под номинальной нагрузкой |
| Номинальный ток (AC-15) | 4 А при 250 В переменного тока | Для активной нагрузки в цепях управления |
| Максимальная скорость срабатывания | 3 м/с | Максимальная допустимая скорость воздействия на рычаг |
| Минимальная скорость срабатывания | 1 мм/мин | Для прецизионных систем позиционирования |
| Способ подключения | Винтовые клеммы M20×1.5 | Рекомендуемое сечение кабеля 1.5-2.5 мм² |
| Материал корпуса | Оцинкованный серый чугун | Высокая прочность и коррозионная стойкость |
| Материал роликового рычага | Латунь | Износостойкость и устойчивость к коррозии |
| Угол срабатывания | 30° в каждую сторону | От нейтрального положения |
Области применения
Благодаря своим техническим характеристикам, концевой выключатель ML 441-11Y-T-M20 находит применение в различных отраслях промышленности. В машиностроении он используется для ограничения хода суппортов станков, позиционирования рабочих органов и обеспечения безопасности оборудования. В робототехнике эти устройства применяются для определения крайних положений манипуляторов. В подъемно-транспортном оборудовании выключатели служат для ограничения перемещения кранов, тельферов и лифтов. Особую значимость устройство имеет в металлургии и литейном производстве, где способность работать при температурах до +200°C делает его незаменимым для установки вблизи источников тепла.
Сравнение с аналогами
При выборе концевого выключателя важно понимать его отличительные особенности по сравнению с продукцией других производителей. Устройства аналогичного назначения выпускаются компаниями Siemens (серия 3SE5), Allen-Bradley (серия 802M) и Eaton. Модель ML 441-11Y-T-M20 отличается от аналогов сочетанием чугунного корпуса, широкого температурного диапазона и гибко регулируемого роликового рычага. В то время как выключатели Siemens 3SE5 обычно имеют пластиковый корпус и меньший температурный диапазон, а устройства Allen-Bradley 802M часто комплектуются фиксированными рычагами без возможности тонкой настройки.
Монтаж и эксплуатация
Установка выключателя требует соблюдения ряда технических требований. Для подключения рекомендуется использовать медные кабели с сечением жил от 1.5 до 2.5 мм². При использовании многопроволочных жил необходимо применять кабельные наконечники для обеспечения надежного контакта в винтовых клеммах. Монтаж устройства должен производиться с учетом рабочей зоны действия роликового рычага и обеспечения необходимого угла срабатывания в 30° от нейтрального положения.
При интеграции выключателя в систему управления важно учитывать как максимальную (3 м/с), так и минимальную (1 мм/мин) скорость срабатывания. Это позволяет использовать устройство как в высокоскоростных автоматизированных линиях, так и в прецизионных системах точного позиционирования. Для построения безопасных систем управления нормально замкнутый контакт обычно используется в цепях безопасности, а нормально разомкнутый – для сигнализации и передачи данных в систему контроля.
Сертификация и стандарты
Концевой выключатель Schmersal ML 441-11Y-T-M20 соответствует требованиям международного стандарта EN IEC 60947-5-1, который определяет технические требования к низковольтной коммутационной аппаратуре и устройствам управления. Продукция имеет сертификаты соответствия, подтверждающие ее соответствие установленным требованиям безопасности и качества.
Заключение
Schmersal ML 441-11Y-T-M20 представляет собой профессиональное решение для задач позиционирования и обеспечения безопасности в промышленных автоматизированных системах. Сочетание прочной конструкции, широкого диапазона рабочих температур, гибкости в настройке и монтаже делает данную модель практичным выбором для ответственных применений в различных отраслях промышленности. Технические характеристики устройства обеспечивают его надежную работу в течение длительного срока службы даже в условиях интенсивной эксплуатации.
