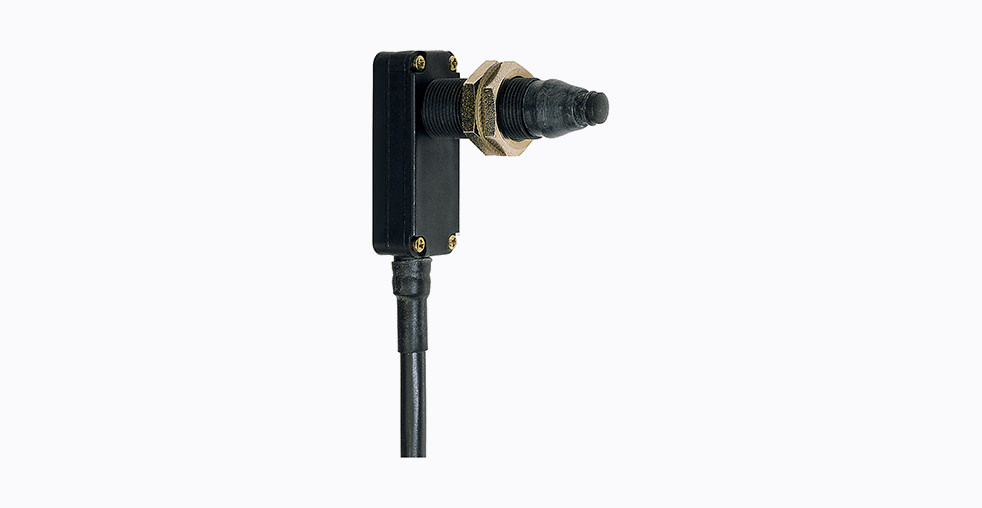

Концевые выключатели Schmersal: Серия M2S

Конструктивные особенности и принцип действия

В основе работы концевых выключателей серии M2S лежит механизм мгновенного действия. Этот принцип обеспечивает быстрое и четкое переключение контактов независимо от скорости движения привода, что исключает дребезг контактов и гарантирует стабильность электрической цепи. Конструктивно серия разделяется на несколько модификаций, отличающихся типом корпуса и исполнительного элемента.

Корпусные исполнения

Серия предлагает два основных типа корпусов, рассчитанных на различные условия эксплуатации. Литые металлические корпуса, например, у модели M2S 330-11Y-M20, изготавливаются из легкого сплава с лакокрасочным покрытием, что обеспечивает исключительную стойкость к механическим воздействиям, включая ударные нагрузки, и подходит для тяжелых условий эксплуатации. Термопластичные корпуса, как у M2S 6610-11-K-Z, из стеклонаполненного полиамида обеспечивают высокую коррозионную стойкость и уменьшенный вес, что актуально для агрессивных сред и мобильной техники.

Типы приводов

В зависимости от задачи инженер может выбрать подходящий тип привода. Плунжерный привод является стандартным решением для прямолинейного нажатия. Телескопический плунжер обеспечивает ход там, где пространство для монтажа ограничено. Роликовый рычаг оптимален для работы с движущимися частями сложной траектории. Также доступны рычаги с роликом в разных исполнениях и рычаги с пружинным возвратом.

Ключевой особенностью является конструкция контактов. В большинстве моделей серии используются серебряные или золотосодержащие контакты с напылением на основе серебра и никеля, которые обеспечивают минимальное переходное сопротивление, стойкость к дугообразованию и длительный срок службы даже при частых коммутациях. Это особенно важно для управления низковольтными нагрузками или в цепях с высокими требованиями к надежности соединения.

Детальный анализ технических характеристик

Понимание характеристик позволяет оптимально интегрировать выключатель в технологический процесс. Серия M2S охватывает широкий диапазон моделей, каждая из которых оптимизирована для конкретных условий работы.

Механические и коммутационные параметры

Высокие показатели механической и электрической долговечности делают серию M2S экономически выгодным решением для высокоинтенсивных производств, где частая замена оборудования недопустима. Модели с металлическим корпусом демонстрируют повышенную стойкость к механическим воздействиям, что отражается на их ресурсе.

Электрические и экологические параметры

Степень защиты IP65 гарантирует полную защиту от пыли и струй воды, а IP67 обеспечивает дополнительную защиту от временного погружения в воду. Это позволяет устанавливать выключатели непосредственно на оборудовании, где возможны мойка под давлением или работа в запыленной атмосфере. Различные климатические исполнения позволяют подобрать устройство для работы в условиях повышенной влажности или при экстремальных температурах.

Практика применения и инжиниринг

Рекомендации по монтажу и эксплуатации

Для моделей с плунжерным приводом критически важно избегать бокового воздействия на шток. Такое воздействие сокращает механический ресурс выключателя. Для случаев, где возможны боковые нагрузки, следует выбирать модели с рычажными приводами, которые специально предназначены для подобных условий.

Для металлических моделей, таких как M2S 330-11Y-M20, рекомендуется использовать кабели сечением от 1.5 до 2.5 мм² с кабельными вводами M20x1.5. Использование торцевых гильз повышает надежность контакта и предотвращает повреждение жил кабеля. Для пластиковых корпусов обычно применяются кабельные вводы меньшего размера, что необходимо учитывать при проектировании системы.

В условиях сильного загрязнения, например, на горнодобывающем или деревообрабатывающем оборудовании, необходимо использовать сильфоны, которые надежно защищают плунжер от абразивных частиц и сохраняют его подвижность. Некоторые модели выключателей поставляются с предустановленными защитными элементами, что упрощает их монтаж и повышает надежность.

Сценарии промышленного применения

Модели в металлическом исполнении, такие как M2S 330, успешно применяются на объектах энергогенерации, где требуется стойкость к вибрациям, перепадам температур и долговечность. Они используются для контроля положения задвижек, состояния дверей шкафов управления и позиционирования различных механизмов.

Выключатели с телескопическим плунжером, например, M2S 6610, оптимальны для контроля крайних положений суппортов станков с числовым программным управлением, где их компактность и стойкость к охлаждающим эмульсиям являются ключевым преимуществом. Благодаря конструкции телескопического привода, эти выключатели могут устанавливаться в ограниченном пространстве.

Роликовые рычажные модификации используются для позиционирования кранов-штабелеров, контроля открытия дверей и подтверждения выполнения операций в условиях постоянных циклических нагрузок на автоматизированных складских системах. Высокая механическая износостойкость позволяет им выдерживать интенсивную эксплуатацию.

В пищевой и фармацевтической промышленности применяются модели с корпусами из нержавеющей стали и специальными исполнениями, соответствующими требованиям гигиенических стандартов. Такие выключатели легко очищаются и устойчивы к агрессивным моющим средствам.

Критерии выбора

Выбор конкретной модели серии M2S должен основываться на последовательном анализе условий работы. Определение условий среды является первым шагом: агрессивные среды, наличие масел и химических реагентов требуют применения корпусов из нержавеющей стали или специализированных пластиков. Для химической промышленности или пищевого производства часто предпочтительнее корпуса из определенных материалов, соответствующих отраслевым стандартам.

Анализ механических нагрузок включает оценку необходимой силы срабатывания, возможные ударные нагрузки и требуемую точность позиционирования. Модели с высоким усилием срабатывания менее чувствительны к случайным воздействиям, но требуют более мощного привода. Расчет электрических параметров предполагает подбор модели с учетом коммутируемого напряжения и тока, а также характера нагрузки. Индуктивные нагрузки, такие как катушки контакторов и соленоидов, создают дополнительные требования к коммутационной способности контактов.

Выбор типа привода определяется тем, какой исполнительный орган наиболее эффективно взаимодействует с контролируемым объектом. Для прямолинейного движения обычно применяются плунжерные приводы, для вращательного или сложного движения оптимальны рычажные конструкции. В стесненных условиях монтажа используются телескопические исполнения.

Серия M2S от Schmersal представляет собой инженерные компоненты с глубокой проработкой деталей, включая защитные элементы для работы в сложных условиях, специальные покрытия контактов для различных типов нагрузок и разнообразные приводы для решения специфических задач. Их правильный подбор и монтаж обеспечивают бесперебойную работу систем промышленной автоматизации на протяжении миллионов циклов, способствуя безопасности и стабильности технологических процессов.
