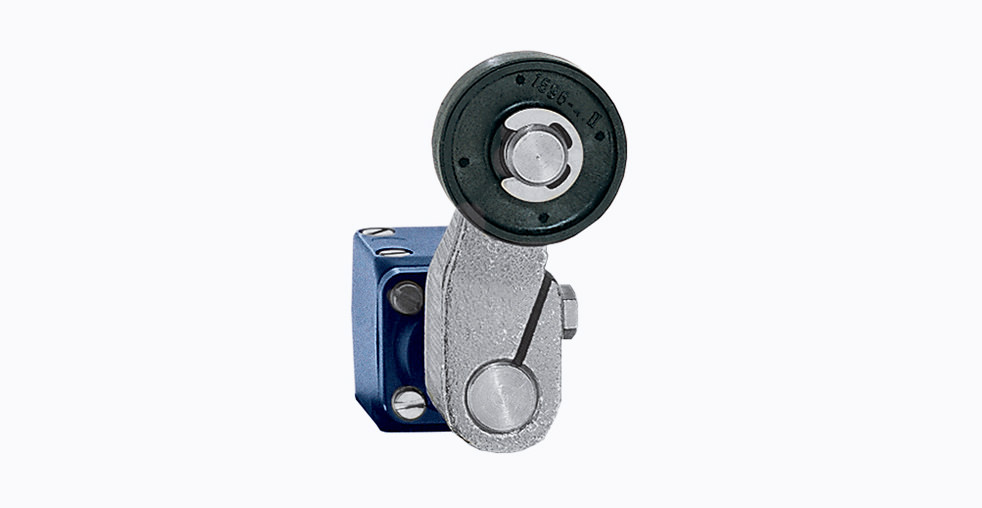

Концевые выключатели Schmersal серии ML: особенности и применение

Серия ML от компании Schmersal представляет собой линейку концевых выключателей замедленного действия, предназначенных для точного контроля положения и ограничения хода движущихся частей в промышленном оборудовании. Эти устройства преобразуют механическое движение в четкий электрический сигнал, обеспечивая безопасность и управление в системах, где важна безотказность и долговечность. Концевые выключатели данной серии находят применение в различных отраслях промышленности, включая машиностроение, подъемно-транспортное оборудование, автоматизацию производственных линий и лифтовое хозяйство.

Устройство и принцип работы концевых выключателей серии ML

Концевые выключатели серии ML относятся к электромеханическим устройствам. Их работа основана на принципе замедленного действия — механизме, который обеспечивает четкое и быстрое переключение контактов независимо от скорости движения приводного элемента. Это свойство достигается за счет использования пружинно-кулачкового механизма, который накапливает энергию при движении толкателя и производит мгновенное переключение контактов при достижении определенного положения. Такой подход резко снижает дугообразование и подгорание контактов, что критически важно для коммутации индуктивных нагрузок и повышает общий срок службы устройства.

Ключевым узлом выключателей серии ML является механизм перекидных контактов с двойным разрывом цепи. Эта конструктивная особенность повышает надежность и отключающую способность устройства, обеспечивая более эффективное гашение электрической дуги по сравнению с системами с одинарным разрывом. Процесс срабатывания происходит следующим образом: когда подвижная часть оборудования воздействует на толкатель выключателя, внутренняя пружинно-кулачковая система обеспечивает мгновенное переключение контактов из нормально-замкнутого положения в нормально-разомкнутое состояние или наоборот.

Технические характеристики и конструктивные особенности

Серия ML разработана для работы в тяжелых промышленных условиях. Модельный ряд включает различные исполнения, такие как ML 441-11Y-M20 и ML 461-22Y, которые обладают схожими базовыми параметрами, но отличаются конструкцией привода и способом монтажа.

Корпус из оцинкованного чугуна обеспечивает высокую механическую прочность и устойчивость к ударным нагрузкам и вибрациям. Степень защиты IP65 означает полную защиту от пыли и струй воды, позволяющую использовать выключатели в запыленных цехах и на улице. Широкий температурный диапазон делает их пригодными для неотапливаемых складов и цехов с жарким микроклиматом.

Типы приводов и варианты исполнения

В зависимости от конкретной задачи, выключатели серии ML комплектуются разными типами толкателей, что позволяет оптимально адаптировать устройство к условиям эксплуатации.

Роликовый рычаг является наиболее распространенным вариантом для установки в местах, где приводной элемент движется по определенной траектории. Ролик снижает трение и износ, увеличивая срок службы как выключателя, так и взаимодействующего с ним элемента. Плунжерный привод применяется для прямого точечного нажатия и обычно используется в условиях ограниченного пространства. Некоторые модели могут оснащаться рычагами различной длины и конфигурации, а также иметь возможность регулировки угла срабатывания.

Функциональные возможности и преимущества

Высокая скорость переключения и точность срабатывания позволяют использовать выключатели серии ML для позиционирования высокоскоростных механизмов, таких как портальные краны или автоматизированные тележки. Наличие нормально-разомкнутого и нормально-замкнутого контактов в одном корпусе позволяет строить более гибкие и отказоустойчивые схемы управления, в том числе с перекрестным контролем.

Универсальность подключения обеспечивается винтовой клеммной колодкой, рассчитанной на подключение кабелей сечением 1.5–2.5 мм², что соответствует распространенным монтажным практикам. Высокий уровень защиты от перенапряжений в сети повышает стабильность работы всего комплекса оборудования. Долговечность механической части обеспечивает минимальное обслуживание в течение всего срока эксплуатации.

Области применения

Подъемно-транспортное оборудование является одной из основных областей применения выключателей серии ML. В кранах и конвейерах они используются как концевые выключатели для ограничения крайних положений тележки и грузовой лебедки, предотвращая сход элементов с рельсов или обрыв троса. В лифтовом хозяйстве эти устройства применяются для управления положением кабины лифта, контроля открытия и закрытия дверей шахты.

Обрабатывающие станки и автоматизированные линии используют выключатели серии ML для позиционирования суппортов, кареток, поворотных столов. Устройства обеспечивают возврат механизмов в исходное положение перед началом нового цикла. В системах транспортировки материалов выключатели могут использоваться в качестве переключателей натяжения или смещения ремня, сигнализируя о его провисании или сходе с роликов.

Рекомендации по монтажу и эксплуатации

При установке выключателей серии ML важно обеспечить правильный подвод приводного элемента к роликовому рычагу. Угол взаимодействия должен быть близок к 30 градусам для минимизации бокового давления и предотвращения заклинивания. Для обеспечения заявленной степени защиты IP65 необходимо тщательно затянуть кабельный ввод и убедиться в целостности уплотнительного кольца после подключения кабеля.

Отсутствие встроенного светодиодного индикатора в базовых моделях компенсируется их надежностью. Для оперативной диагностики в цепь управления рекомендуется встраивать внешние сигнальные приборы. Регулярное техническое обслуживание должно включать визуальный осмотр на наличие механических повреждений, проверку надежности крепления и состояния приводного механизма.

Серия ML от Schmersal представляет собой семейство концевых выключателей, сочетающих металлический корпус, долговечный механизм и продуманную конструкцию. Эти характеристики делают данные выключатели подходящим выбором для ответственных применений в тяжелой промышленности, логистике и машиностроении, где требуются точность, безопасность и бесперебойность технологических процессов.
