Многофункциональные модули безопасности Schmersal серии SRB

Введение в многофункциональные модули безопасности Schmersal серии SRB

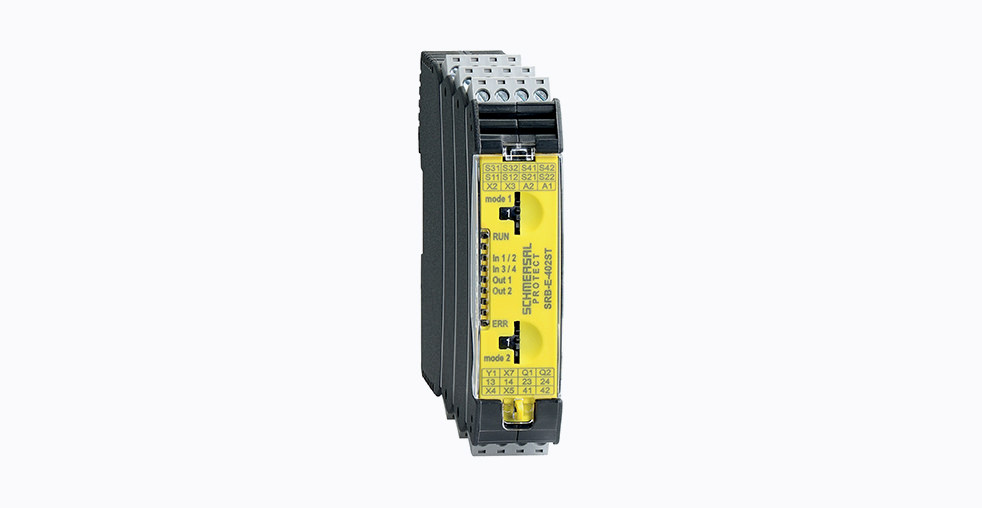

Многофункциональные модули безопасности Schmersal серии SRB представляют собой специализированные электронные устройства, предназначенные для построения надежных систем защиты персонала и промышленного оборудования. Эти модули выполняют критически важную задачу — непрерывный мониторинг состояния защитных устройств и гарантированное отключение опасного оборудования при возникновении нештатной ситуации. Принцип их действия основан на контроле цепей безопасности и логической обработке сигналов от различных датчиков и защитных устройств.

Основная сфера применения модулей SRB — промышленные предприятия, производственные линии и технологические установки, где требуется обеспечить безопасность персонала при работе с оборудованием, представляющим потенциальную опасность. Устройства этой серии находят применение в машиностроении, автомобильной промышленности, деревообработке, упаковочной индустрии и других отраслях, где используются станки, прессы, роботизированные комплексы и подобное оборудование.

Принцип действия и архитектура системы безопасности

Принцип действия модулей серии SRB основан на непрерывном контроле цепей безопасности. Устройства предназначены для мониторинга защитных устройств с электромеханическим принципом работы — это устройства аварийного останова, оборудование с блокировкой и без нее, защитные коврики и другие подобные устройства. Благодаря встроенному ограничителю тока и напряжения, модули также подходят для работы с оптоэлектронными защитными ограждениями и защитными магнитными выключателями.

Модули выполняют сбор и анализ сигналов от подключенных датчиков, обрабатывают их по заданным логическим алгоритмам и управляют силовыми цепями через безопасные релейные выходы. При обнаружении нарушения безопасных условий (например, срабатывание аварийной кнопки, открытие защитного ограждения) модуль немедленно инициирует останов оборудования в соответствии с требуемой категорией останова (STOP 0 или STOP 1). Категория STOP 0 означает немедленный останов без контроля завершения, в то время как STOP 1 предусматривает управляемый останов с контролем его выполнения.

Технические характеристики и функциональные возможности

За внешне стандартными параметрами скрываются инженерные решения, обеспечивающие исключительную надежность. Модули обладают расширенными диагностическими функциями, включая мониторинг цепочек и подключенных периферийных устройств. Система обнаруживает обрывы проводов, перекрестные замыкания и замыкания на землю, что существенно повышает отказоустойчивость системы.

В зависимости от модели, доступна настройка различных параметров, таких как контроль короткого замыкания, что позволяет адаптировать устройство к индивидуальным требованиям конкретного применения. Конструктивные особенности включают вентилируемый корпус из стекловолокна, позволяющий использовать устройство при повышенных температурах окружающей среды. Возможность подключения напряжения питания между несколькими соседними устройствами без дополнительной проводки упрощает монтаж и уменьшает количество соединений.

Детальный обзор модельного ряда

Серия SRB включает разнообразные модели, каждая из которых оптимизирована для определенных сценариев применения. Следующая таблица иллюстрирует основные варианты и их ключевые особенности:

Каждая модель разработана для решения специфических задач. Например, SRB-E-212ST обеспечивает разделение категорий останова для сложных систем, что позволяет дифференцированно управлять различными типами оборудования в рамках одной производственной линии. Модель SRB-E-204PE функционирует как модуль-расширитель входа, увеличивая количество подключаемых датчиков к основной системе безопасности.

Конструктивные особенности и монтаж

Для инженера-практика особенно ценны особенности, непосредственно влияющие на процесс проектирования и монтажа. Все модули серии SRB монтируются на стандартную DIN-рейку EN 60715. Подключаемые клеммы с возможностью кодирования позволяют использовать предварительно смонтированные кабельные сборки, что ускоряет монтаж и облегчает поиск неисправностей. Обозначения клемм соответствуют стандарту IEC/EN 60947-1, что упрощает чтение схем.

Конструкция модулей предусматривает защиту от неправильного подключения и механических повреждений. Корпуса устройств изготовлены из стойких материалов, обеспечивающих длительную эксплуатацию в условиях промышленной среды. Разработчики уделили особое внимание удобству монтажа и обслуживания, разместив все необходимые элементы управления и индикации на лицевой панели устройства.

Сертификация и соответствие стандартам

Модули серии SRB имеют необходимые международные сертификаты и соответствуют ключевым стандартам безопасности, включая EN ISO 13849-1 (категория 4, уровень производительности e), EN IEC 62061 (SIL 3) и EN IEC 61508. Это гарантирует их применимость в самых требовательных промышленных системах.

Соответствие стандартам безопасности является обязательным требованием для использования подобного оборудования в промышленности. Сертификация по указанным стандартам подтверждает, что устройства прошли все необходимые испытания и соответствуют строгим требованиям к функциональной безопасности. Это особенно важно для применений, где отказ системы безопасности может привести к серьезным последствиям.

Диагностика и обслуживание

Семь светодиодных индикаторов предоставляют информацию о внутреннем рабочем напряжении, статусе модуля и кодах ошибок. Это значительно сокращает время диагностики и устранения неисправностей в системе. Расширенные диагностические функции позволяют не только обнаруживать неисправности, но и прогнозировать возможные проблемы, что способствует повышению общей надежности системы безопасности.

Система диагностики модулей SRB способна идентифицировать различные типы неисправностей, включая обрывы цепей, короткие замыкания, проблемы с питанием и нарушения в работе подключенных датчиков. Информация о состоянии системы отображается с помощью светодиодных индикаторов, что обеспечивает простоту и наглядность контроля.

Уникальные инженерные решения

Особого внимания заслуживают конструктивные особенности, выделяющие серию SRB. Традиционный 3-канальный привод (пусковое реле плюс двухканальные реле) обеспечивает улучшенную доступность модуля при использовании режима «Автоматический запуск». Медленное увеличение напряжения или короткое прерывание напряжения питания (менее 20 мс) не вызывает взаимной блокировки обоих канальных реле, предотвращая ложные срабатывания.

Для приложений, требующих времени задержки отключения менее 10 мс, канальные реле модулей могут быть разряжены с использованием варисторов вместо свободных диодов. Настройки могут выполняться с передней стороны при закрытой крышке, что обеспечивает защиту от несанкционированного вмешательства в соответствии с EN 292.

Многофункциональные модули безопасности Schmersal серии SRB демонстрируют сбалансированный подход к построению систем безопасности, где инженерная надежность сочетается с практичностью монтажа и обслуживания. Глубокая проработка деталей, расширенная диагностика и гибкость конфигурации делают их оптимальным выбором для создания безопасных промышленных систем любой сложности.
