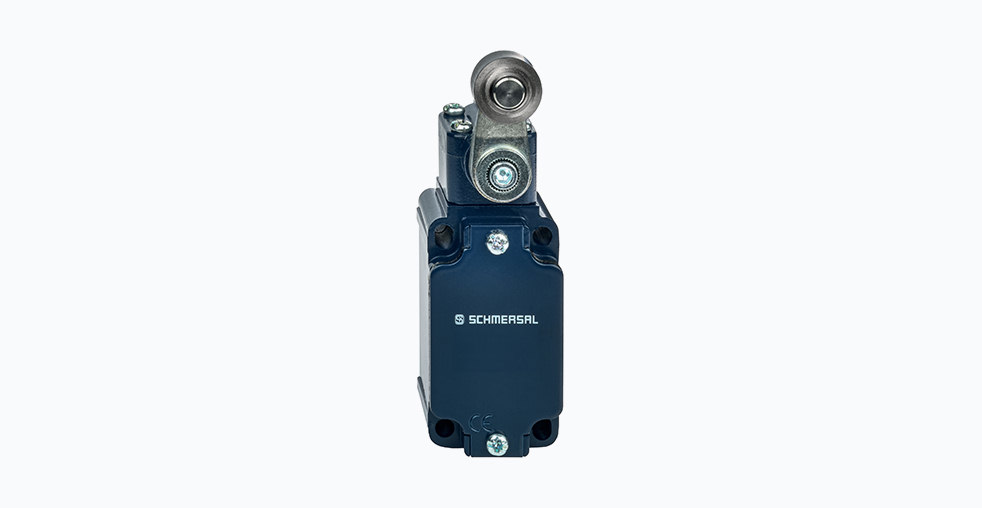

Позиционные выключатели Schmersal серии Z4VH: технические характеристики и применение
Введение в позиционные выключатели Schmersal серии Z4VH
Позиционные выключатели серии Z4VH от немецкой компании Schmersal представляют собой электромеханические устройства, предназначенные для контроля положения и перемещения механических частей в промышленном оборудовании. Основная функция этих аппаратов заключается в замыкании или размыкании электрической цепи при достижении определенной позиции подвижным элементом станка, конвейера, робота-манипулятора или другого промышленного устройства.
Принцип действия основан на механическом воздействии на привод выключателя, который через систему рычагов воздействует на контактную группу. Серия Z4VH находит применение в различных отраслях промышленности, включая машиностроение, автомобилестроение, упаковочное и пищевое производство, а также в системах автоматизации складов. Эти выключатели используются для ограничения хода механизмов, блокировки защитных ограждений, позиционирования в автоматических линиях и контроля состояния промышленного оборудования.
Конструктивные особенности и принцип действия
Серия Z4VH — это позиционные выключатели с механическим принципом действия, отличающиеся продуманной конструкцией, ориентированной на долговечность и стабильность работы.
Мгновенное действие: В отличие от медленнодействующих переключателей, механизм Z4VH обеспечивает постоянное давление на контакты вплоть до момента срабатывания, после чего происходит быстрое и четкое переключение. Это минимизирует время дребезга контактов (менее 2 мс) и обеспечивает стабильность сигнала, что критически важно для точного позиционирования и безопасности оборудования.
Универсальность исполнения: В рамках серии доступны модификации с различными типами контактов (1NO+1NC, 2NC, 2NO) и конструкцией приводов, включая роликовый рычаг, штоковый рычаг и другие. Например, модель Z4VH 335-11Z-M20 оснащена одним нормально разомкнутым и одним нормально замкнутым контактом, в то время как базовая конструкция позволяет создавать устройства с тремя нормально замкнутыми контактами.
Материалы и защита: Производитель предлагает два основных варианта исполнения корпуса: металлический (из литого под давлением легкого сплава) для повышенной стойкости к механическим воздействиям и пластиковый (из самозатухающего стеклонаполненного термопласта) для обеспечения двойной изоляции. Степень защиты IP65/IP67 гарантирует полную защиту от пыли и возможность кратковременного погружения в воду, что позволяет использовать выключатели в условиях интенсивной мойки или во влажных производственных цехах.
Ключевые технические характеристики
Для инженера-проектировщика решающее значение имеют точные цифры. Серия Z4VH характеризуется следующими параметрами:
| Параметр | Значение | Примечание |
|---|---|---|
| Механический износ | Не менее 30 млн. операций | Показатель долговечности механической части |
| Электрический износ (B10D для NC) | 20 млн. операций | Количество операций до вероятного отказа 10% устройств |
| Номинальный ток | До 4 А в категориях AC-15 (230 В) и DC-13 (24 В) | Коммутация нагрузок управления (реле, контакторы) |
| Максимальная скорость срабатывания | 2.5 м/с | При угле действия 30° к оси переключателя |
| Рабочая температура | от -30 °C до +80 °C | Стабильная работа в условиях цеха и холодильных камер |
| Клеммы | Винтовые зажимы, сечение кабеля 0.75 — 2.5 мм² | Включая проводники с концевыми гильзами |
Типы исполнения и варианты подключения
Серия Z4VH включает несколько типов исполнения, предназначенных для различных условий эксплуатации и способов монтажа. Помимо стандартных моделей, существуют версии с усиленной защитой от коррозии, что особенно актуально для предприятий химической промышленности и пищевого производства, где возможно воздействие агрессивных сред.
По способу подключения различают следующие варианты:
- Кабельный ввод с резьбой M20x1.5
- Резьбовое соединение NPT ½ дюйма
- Электрический разъем M12
Важно отметить, что версии с разъемом M12 согласно стандарту EN 60204-1 могут использоваться только в цепях защитного сверхнизкого напряжения. Это ограничение связано с требованиями электробезопасности при использовании разъемных соединений.
Анализ преимуществ для практикующего инженера
За сухими цифрами из технических паспортов скрываются реальные эксплуатационные преимущества, которые экономят время и ресурсы.
Гибкость монтажа и настройки: Конструкция позволяет поворачивать головку привода с шагом 90°, а в моделях с рычажным приводом угол наклона рычага можно точно регулировать с шагом 10°. Это избавляет от необходимости точнейшего монтажа самого корпуса выключателя и позволяет адаптировать его к траектории движения активирующего органа уже после установки.
Адаптивность к различным условиям: Наличие версий с роликами из разных материалов решает специфические задачи. Например, модификация Z4VH 335-11Z-M20-RMS оснащена роликом из латуни. Такое исполнение предпочтительно в средах с высокой запыленностью или наличием абразивных частиц, где пластиковый ролик может преждевременно износиться. Также доступны ролики из нержавеющей стали и специальных пластиков для различных условий эксплуатации.
Унификация и соответствие стандартам: Все устройства серии спроектированы в соответствии с нормами EN 50041 и соответствуют стандарту EN/IEC 60947-5-1. Это не только гарантия безопасности и качества, но и упрощение процедуры сертификации оборудования, в которое встраиваются эти выключатели. Наличие сертификатов cULus и CCC открывает возможность их использования на рынках Северной Америки и Китая.
Практические аспекты применения и монтажа
Для успешной реализации проекта с использованием Z4VH стоит учитывать несколько нюансов:
Выбор конфигурации подключения: Помимо стандартного кабельного ввода M20x1.5, предлагаются версии с резьбой NPT ½ дюйма или с разъемом M12. Выбор конкретного варианта зависит от условий эксплуатации и требований к обслуживанию оборудования.
Расчет зоны безопасности: При использовании в качестве защитного устройства (например, для блокировки защитного ограждения) необходимо учитывать минимальный активирующий момент (0.3 Н·м) и максимальную скорость срабатывания. Это критически важно для корректного расчета безопасных расстояний и обеспечения защиты персонала в соответствии с требованиями стандартов машиностроения.
Стойкость к внешним воздействиям: Благодаря материалам, устойчивым к маслу и нефтяному растворителю, выключатели надежно работают в металлообрабатывающих цехах, на производстве пищевых продуктов и в других условиях, где возможно попадание смазочных материалов и агрессивных жидкостей.
Сравнение с аналогами других производителей
При выборе позиционных выключателей специалисты часто сравнивают продукцию различных производителей. Серия Z4VH от Schmersal конкурирует с аналогичными устройствами таких компаний, как Siemens (серия 3SE5), Eaton (серия M22) и Allen-Bradley (серия 802T).
| Производитель и серия | Степень защиты | Механическая износостойкость | Особенности |
|---|---|---|---|
| Schmersal Z4VH | IP65/IP67 | 30 млн. операций | Универсальность монтажа, два типа корпуса |
| Siemens 3SE5 | IP67 | 20 млн. операций | Компактные размеры, широкий температурный диапазон |
| Eaton M22 | IP67 | 10 млн. операций | Простота установки, модульная конструкция |
| Allen-Bradley 802T | IP66/IP67 | 15 млн. операций | Высокая стойкость к вибрации, прочный металлический корпус |
Каждая из представленных серий имеет свои преимущества и области применения, что позволяет подобрать оптимальное решение для конкретных задач.
Особенности эксплуатации и обслуживания
Позиционные выключатели серии Z4VH требуют минимального обслуживания в процессе эксплуатации. Однако для обеспечения длительного срока службы рекомендуется периодически проверять состояние привода и надежность электрического подключения. В моделях с рычажным приводом следует контролировать состояние ролика и при необходимости заменять его при появлении признаков износа.
При монтаже важно обеспечить правильное положение активирующего элемента относительно привода выключателя. Неправильная установка может привести к преждевременному износу механических частей и снижению срока службы устройства. Также следует учитывать направление воздействия на привод, которое указано в технической документации.
Заключение
Серия Z4VH от Schmersal — это тщательно продуманные компоненты для построения надежных и безопасных промышленных систем. Их отличают инженерные решения, которые обеспечивают долговечность: от мгновенного действия контактов до универсальных органов активации. Для специалиста выбор в пользу Z4VH означает минимизацию рисков, связанных с отказами оборудования, и создание технических решений, рассчитанных на длительную и бесперебойную работу в самых суровых условиях. Универсальность конструкции, соответствие международным стандартам и разнообразие вариантов исполнения делают эти позиционные выключатели востребованными в различных отраслях промышленности.
