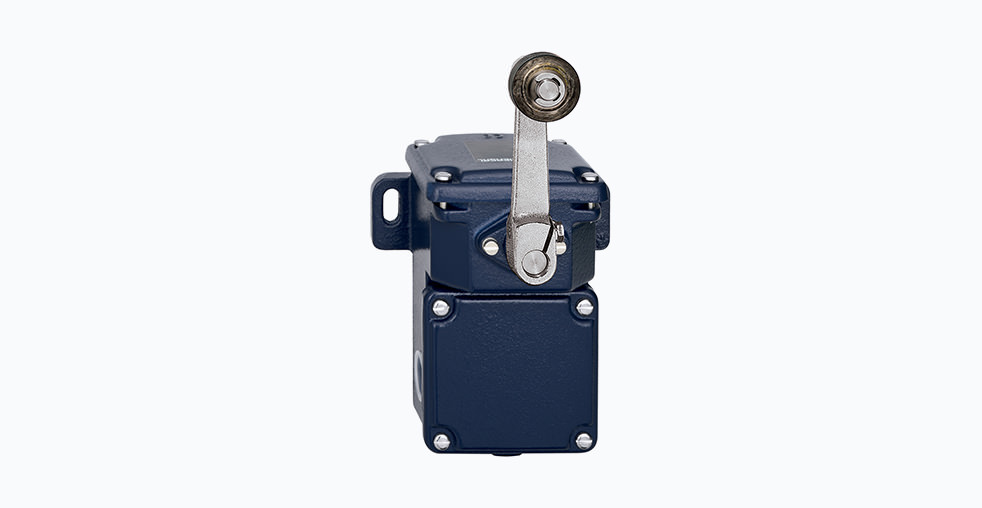

Позиционный выключатель Schmersal TD 250-11Z-RMS

Позиционный выключатель Schmersal TD 250-11Z-RMS представляет собой электромеханическое устройство, предназначенное для точного контроля положения и обеспечения безопасности в промышленных автоматизированных системах. Данная модель относится к категории тяжелых конечных выключателей, которые применяются в условиях интенсивной эксплуатации, высоких механических нагрузок и воздействия агрессивных сред. Принцип его работы основан на механическом замыкании и размыкании силовых контактов посредством привода с боковым поворотным рычагом, оснащенным роликом.

Устройство и принцип функционирования

Ключевым элементом конструкции является механизм медленного действия, который гарантирует четкое и быстрое переключение контактов без явления дребезга. Это обеспечивает высокую точность позиционирования движущихся частей оборудования. Боковой поворотный рычаг с латунным роликом передает усилие на контактную группу, что делает срабатывание устройства надежным и предсказуемым. Устойчивость ролика к истиранию позволяет использовать выключатель в системах с постоянным трением и ударными воздействиями.

Конструктивные особенности и защитные характеристики

Корпус устройства изготовлен из серого чугуна с цинковым покрытием, что обеспечивает высокую стойкость к коррозии и деформациям. Конструкция рассчитана на ударную нагрузку до 7 Джоулей, что делает ее пригодной для применения в горнодобывающей, металлургической и машиностроительной отраслях. Степень защиты корпуса соответствует стандартам IP65, IP66 и IP67, что означает полную защиту от проникновения пыли и водяных струй, а также возможность кратковременного погружения под воду.

Коммутационный узел включает в себя один нормально разомкнутый и один нормально замкнутый контакт. Материал контактов представляет собой композит на основе никель-серебряного сплава с тонким золотым покрытием, что обеспечивает низкое переходное сопротивление, устойчивость к эрозии и стабильную работу при коммутации как силовых нагрузок, так и слаботочных цепей управления.

Технические параметры

Для детального ознакомления с эксплуатационными возможностями выключателя Schmersal TD 250-11Z-RMS ниже приведена таблица с основными техническими характеристиками.

Особенности монтажа и подключения

Конструкция выключателя предусматривает два кабельных ввода с резьбой M25x1.5, что упрощает прокладку кабелей и повышает степень защиты. Винтовые клеммы рассчитаны на подключение проводников сечением до 2.5 мм², включая использование кабельных наконечников. Для достижения оптимального угла срабатывания рекомендуется устанавливать устройство таким образом, чтобы воздействие на рычаг происходило под углом приблизительно 30 градусов к оси выключателя.

Сравнение модификаций и применение в системах безопасности

В линейке продукции Schmersal серии TD 250 представлены различные модификации, отличающиеся материалом ролика и типом привода. Например, модель TD 250-11/11Z оснащается роликом из полимерного материала, в то время как в TD 250-11Z-RMS используется латунный ролик, что повышает износостойкость в условиях абразивного воздействия. Наличие нормально замкнутого контакта с подтвержденным значением B10D позволяет интегрировать данный выключатель в цепи безопасности, такие как контроль положения защитных ограждений, дверей промышленных печей или ограничителей подъема грузоподъемных механизмов.

Сертификация и область применения

Выключатель имеет международные сертификаты cULus и CCC, что подтверждает его соответствие стандартам безопасности в Северной Америке и Китае. Это расширяет возможности его применения в оборудовании, поставляемом на глобальный рынок. Типичными областями использования являются лифтовое хозяйство, крановое оборудование, системы автоматизации ворот, управление промышленными роботами и технологическими линиями, где требуется надежная фиксация конечных положений.

Таким образом, позиционный выключатель Schmersal TD 250-11Z-RMS является инженерным решением, сочетающим в себе высокую механическую прочность, широкий диапазон рабочих характеристик и универсальность применения в сложных промышленных условиях.
