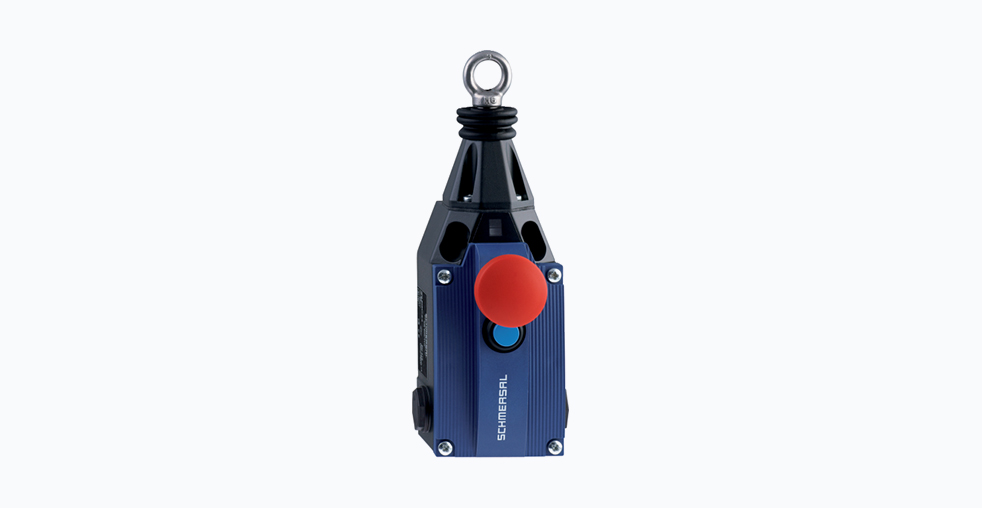

Тросовые выключатели безопасности Schmersal

Принцип работы и применение тросовых выключателей Schmersal

Тросовые выключатели безопасности представляют собой устройства аварийной остановки, активируемые путем натяжения или обрыва стального троса, проложенного вдоль охраняемого оборудования. Они обеспечивают возможность экстренной остановки оборудования из любой точки протяженной опасной зоны, что критически важно для обеспечения безопасности персонала на крупногабаритных производственных линиях и машинах.

Основное преимущество тросовых выключателей по сравнению с традиционными кнопками аварийного останова заключается в создании линейной, а не точечной зоны активации. Это делает их незаменимыми для защиты длинных конвейеров, больших станков и автоматизированных линий, где доступ к стационарной кнопке может быть затруднен в экстренной ситуации.

Принцип действия и конструктивные особенности

Конструкция тросового выключателя включает в себя несколько ключевых компонентов:

• Прочный корпус, содержащий механизм привода и электрические контакты.
• Стальной трос, натягиваемый вдоль охраняемой зоны.
• Устройство натяжения и компенсации для поддержания правильного положения троса.
• Механизм привода, преобразующий перемещение троса в действие на контактную группу.

Принцип работы основан на механическом воздействии на трос. В штатном режиме трос находится в натянутом положении, а контакты выключателя замкнуты, позволяя оборудованию работать. При возникновении аварийной ситуации — будь то преднамеренное дергание за трос оператором, падение предмета на трос или его обрыв — механизм привода смещается. Это приводит к немедленному размыканию нормально замкнутых силовых контактов, что инициирует остановку оборудования. Для восстановления работы требуется ручной сброс с помощью ключа, что предотвращает несанкционированный повторный пуск.

Сферы применения

Тросовые выключатели Schmersal находят применение в различных отраслях промышленности, где требуется защита протяженных опасных зон:

• Горнодобывающая и перерабатывающая промышленность: защита конвейеров для транспортировки руды, угля и других материалов.
• Металлообрабатывающая и деревообрабатывающая промышленность: обеспечение безопасности на протяженных линиях обработки материалов.
• Производство упаковки и пищевая промышленность: защита автоматизированных линий фасовки и упаковки.
• Логистика и складские комплексы: обеспечение безопасности на сортировочных и погрузочных линиях.
• Энергетика: защита протяженных транспортеров топлива на электростанциях.

Модельный ряд и технические характеристики

Компания Schmersal предлагает широкий спектр тросовых выключателей, предназначенных для различных условий эксплуатации и требований к производительности.

Ключевые особенности и преимущества

Тросовые выключатели Schmersal обладают рядом инженерных решений, направленных на повышение надежности и безопасности:

• Контроль целостности троса: Система не только реагирует на обрыв, но и осуществляет постоянный мониторинг состояния троса, что позволяет выявить потенциальные проблемы до возникновения аварийной ситуации.
• Механическая фиксация положения: После срабатывания выключатель надежно фиксируется в положении «аварийный останов». Разблокировка возможна только вручную с помощью специального устройства, управляемого ключом.
• Высокая механическая износостойкость: Конструкция механизма обеспечивает долговечность до 10 миллионов циклов срабатывания для некоторых моделей.
• Расширенный температурный диапазон: Отдельные серии, такие как EX-RS655, способны функционировать при температурах до -40 °C.
• Различные варианты подключения: Помимо классических винтовых клемм, доступны решения с поворотными клеммами на 45° и пружинно-зажимными соединениями для ускорения монтажа.

Проектирование и монтаж систем безопасности

При интеграции тросовых выключателей в систему безопасности необходимо учитывать несколько важных аспектов:

• Выбор длины троса: Длина троса должна соответствовать протяженности защищаемой зоны с учетом возможного провисания и необходимости правильного натяжения.
• Крепление и натяжение троса: Трос должен быть надежно закреплен с помощью соответствующих кронштейнов и натянут с усилием, указанным в технической документации.
• Соблюдение моментов затяжки: Для обеспечения заявленной степени защиты IP67 необходимо соблюдать моменты затяжки винтов крепления крышки корпуса и крепежных винтов, указанные в документации.
• Интеграция с системами управления: Тросовые выключатели предназначены для работы в связке с реле безопасности или программируемыми логическими контроллерами безопасности.

Сравнение с аналогами других производителей

На рынке тросовых выключателей безопасности, помимо Schmersal, представлена продукция таких компаний, как Siemens, Pilz и Banner Engineering. Каждый производитель предлагает решения с определенными особенностями:

• Siemens: Акцент на интеграцию с собственной экосистемой автоматизации, широкий диапазон моделей для различных применений.
• Pilz: Упор на функциональную безопасность и соответствие международным стандартам, развитые возможности диагностики.
• Banner Engineering: Широкий выбор моделей с различными вариантами корпусов и длин троса, ориентированность на удобство монтажа.

Тросовые выключатели Schmersal занимают устойчивую позицию на рынке благодаря сбалансированному сочетанию надежности, разнообразия модельного ряда и продуманных решений для монтажа и обслуживания.

Рекомендации по выбору

При выборе тросового выключателя безопасности Schmersal следует руководствоваться следующими критериями:

1. Протяженность защищаемой зоны: Определите необходимую длину троса. Для коротких участков до 10 метров подойдут компактные модели ZQ 700, для средних зон (до 50-60 метров) — ZQ215AL-02 или T3Z 068, для самых протяженных линий (до 75-100 метров) — ZQ 900 или EX-RS655.
2. Условия окружающей среды: Учитывайте наличие пыли, влаги, агрессивных сред и температурный режим. Для взрывоопасных зон обязательна установка специализированных моделей, таких как EX-RS655.
3. Требования к монтажу и обслуживанию: Оцените доступность для обслуживания и предпочтительный способ электрического подключения. Модели с технологией быстрого подключения позволяют сократить время монтажа.
4. Необходимый уровень безопасности: Убедитесь, что выбранная модель соответствует требуемому уровню производительности в соответствии с анализом рисков на оборудовании.

Тросовые выключатели безопасности Schmersal представляют собой отработанное инженерное решение для защиты протяженных опасных зон. Их конструкция, разнообразие модельного ряда и соответствие международным стандартам делают их надежным компонентом систем промышленной безопасности на различных типах оборудования.
