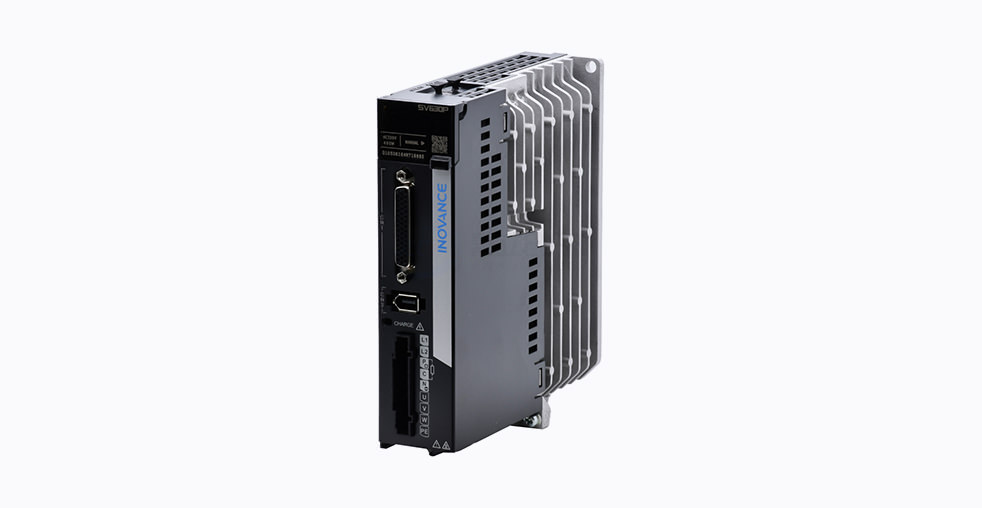

Сервопривод Inovance SV630: технические характеристики и применение

Принцип действия и сферы применения сервоприводов серии SV630
Сервопривод Inovance SV630 представляет собой замкнутую систему управления, состоящую из сервоусилителя и серводвигателя. Основой его функционирования является принцип обратной связи: высокоточный энкодер, установленный на двигателе, непрерывно отслеживает его положение, скорость и ускорение. Полученные данные передаются в драйвер, который в реальном времени сравнивает их с заданными значениями и мгновенно корректирует подаваемую на двигатель электроэнергию, минимизируя ошибку слежения. Такой подход обеспечивает высокую точность позиционирования и отличное быстродействие всей системы.
Данные сервоприводы нашли широкое применение в различных отраслях промышленности, где предъявляются повышенные требования к точности и динамике:
- Станки с числовым программным управлением: для управления подачами осей, вращением шпинделей и работой вспомогательных механизмов.
- Промышленные роботы и манипуляторы: обеспечение точного позиционирования и плавности движений звеньев робота.
- Упаковочное и фасовочное оборудование: синхронизация работы конвейеров, дозаторов, манипуляторов и режущих механизмов.
- Автоматизированные сборочные и производственные линии: выполнение высокоточных операций по сборке, пайке, нанесению материалов и контролю качества.
- Оборудование для обработки материалов: управление в таких процессах, как лазерная и плазменная резка, где требуется высокая точность контуров.
Конструктивные особенности и технические характеристики
Модельный ряд SV630 включает серводвигатели различной мощности и соответствующие им сервоусилители, что позволяет подобрать оптимальное решение для конкретной задачи. Двигатели доступны в широком диапазоне мощностей, начиная от 400 Вт и выше. Они характеризуются номинальным крутящим моментом от 1 Н·м до 3 Н·м и стандартной номинальной скоростью вращения 3000 об/мин. Ключевым элементом является встроенный 18-битный абсолютный энкодер. Важной особенностью является его универсальность: при отсутствии резервной батареи он функционирует как инкрементальный, что обеспечивает гибкость при настройке системы. Использование абсолютного энкодера позволяет системе запоминать положение двигателя после отключения питания, исключая необходимость в процедуре возврата в исходную позицию при каждом включении.
Серводвигатели обладают степенью защиты IP65, что обеспечивает их устойчивость к проникновению пыли и струям воды, позволяя эксплуатировать их в сложных промышленных условиях. Конструкция вала включает шпоночный паз, что гарантирует надежную передачу крутящего момента на исполнительный механизм.
Сервоусилители серии SV630 отличаются высокой производительностью системы управления. Их основные параметры включают:
- Высокую полосу пропускания скоростного контура: 3 кГц, что обеспечивает минимальное время отклика и высокую жесткость системы.
- Широкий диапазон управления скоростью: 1:6000.
- Высокую точность управления моментом: повторяемость в пределах ±2%.
Драйверы обеспечивают питание двигателя трехфазным переменным током с широким диапазоном выходных частот от 0 до 400 Гц и совместимы с работой от однофазной сети 200–240 В. Для обеспечения безопасной и надежной работы предусмотрены многоуровневые системы защиты, включающие защиту от перегрузки по току, перенапряжения, перегрева, а также от аномалий энкодера и потери связи.
Расшифровка обозначений моделей
Понимание системы маркировки моделей помогает корректно подобрать оборудование для конкретных условий эксплуатации. Например, обозначение драйвера SV630PS5R5I расшифровывается следующим образом:
- SV: сервоусилитель.
- 630: серия оборудования.
- P: тип входного сигнала управления.
- S: номинальное напряжение питающей сети 220 В.
- 5R5: максимальный выходной ток 5,5 А.
- I: международная версия исполнения.
Сравнительный анализ с аналогами других производителей
На рынке промышленной автоматизации сервоприводы Inovance SV630 занимают определенную нишу, конкурируя с продукцией таких компаний, как Mitsubishi Electric, Yaskawa и Delta Electronics. Каждый из этих производителей предлагает решения с характерными особенностями.
Сервоприводы Mitsubishi Electric, серии MR-JE, известны своей высокой надежностью и широкой распространенностью, что упрощает поиск комплектующих и сервисное обслуживание. Продукция Yaskawa, в частности серия Σ-7, часто выделяется своими динамическими характеристиками и расширенными функциями настройки, что может быть критично для высокоскоростных применений. Сервоприводы Delta Electronics, серии ASDA-B3, часто позиционируются как экономичное решение с хорошим соотношением производительности и стоимости.
Сервоприводы Inovance SV630 в этом ряду предлагают сбалансированное сочетание производительности, точности и стоимости. Одним из их конкурентных преимуществ является высокая степень защиты двигателей в стандартной комплектации, что для некоторых аналогов может быть опцией. Кроме того, широкий модельный ряд и гибкость конфигурации позволяют интегрировать их в разнообразные технологические процессы.
Практические аспекты монтажа и эксплуатации
Правильная установка и соблюдение условий эксплуатации являются залогом долговечной и стабильной работы оборудования. Сервопривод SV630 требует соблюдения строгих параметров окружающей среды:
- Температура эксплуатации: от 0°C до 55°C. При температурах выше 45°C требуется снижение мощности на 2% за каждый последующий градус.
- Относительная влажность воздуха: менее 90% без конденсации влаги.
- Высота установки над уровнем моря: до 1000 м без снижения мощности; при большей высоте требуется снижение мощности на 1% за каждые 100 м.
- Допустимый уровень вибраций: не более 4,9 м/с².
Ключевые рекомендации по монтажу
- Обеспечьте пространство для охлаждения: При установке нескольких драйверов в ряд соблюдайте расстояние не менее 10 мм между ними. Сверху и снизу необходимо оставить не менее 50 мм для свободной циркуляции воздуха.
- Избегайте перегрева: При монтаже в закрытый шкаф управления обязательно используйте вентиляторы или кондиционер, чтобы температура воздуха на входе в драйвер не превышала 45°C.
- Используйте рекомендованные производителем аксессуары: Стандартная комплектация включает сервоусилитель, элементы для подключения, защитную прокладку и упаковочную коробку. Использование нештатных компонентов может привести к ухудшению характеристик.
- Соблюдайте правила электромонтажа: Для минимизации электромагнитных помех используйте экранированные кабели и обеспечивайте качественное заземление в соответствии с руководством по эксплуатации.
Диагностика неисправностей
Как и любое сложное промышленное оборудование, сервопривод SV630 имеет встроенную систему диагностики, которая информирует оператора о возникновении нештатных ситуаций. Ниже приведены некоторые из наиболее распространенных кодов ошибок и их возможные причины.
Код ошибки | Описание | Возможные причины |
---|---|---|
Er.200 / Er.201 | Перегрузка по току 1 и 2 | Короткое замыкание в цепи двигателя, неисправность силового модуля драйвера |
Er.400 | Перегрузка главной цепи по напряжению | Скачок напряжения в сети, некорректная работа регенеративного резистора |
Er.410 | Низкое напряжение в главной цепи | Пропадание фазы, неисправность источника питания |
Er.500 | Превышение скорости серводвигателя | Некорректные настройки контуров управления, механическая поломка |
Er.620 | Перегрузка двигателя | Длительное превышение момента, заедание механизма |
Er.650 | Перегрев радиатора | Недостаточное охлаждение, высокая температура окружающей среды, загрязнение радиатора |
Er.B00 | Слишком большая ошибка обратной связи по положению | Механическое препятствие, недостаточная мощность привода |
Er.980 | Внутренняя ошибка энкодера | Обрыв кабеля энкодера, его механическое повреждение |
При возникновении ошибок, которые невозможно устранить автоматически или путем коррекции параметров настройки, рекомендуется обращаться в специализированные сервисные центры, где диагностика и ремонт выполняются на компонентном уровне с использованием соответствующего оборудования.
Программное обеспечение и настройка
Для конфигурирования и настройки сервоприводов Inovance SV630 используется специализированное программное обеспечение, которое позволяет производить полную настройку параметров системы, проводить диагностику и тестирование в режиме реального времени. Среди основных функций программного обеспечения можно выделить:
- Автоматическое определение параметров двигателя и настройка контуров управления.
- Регулировка коэффициентов усиления ПИД-регуляторов для оптимизации отклика системы.
- Настройка профилей движения, ограничений по скорости и моменту.
- Визуализация сигналов обратной связи и рабочих параметров привода.
- Функция осциллографа для детального анализа процессов.
Интуитивно понятный интерфейс программного обеспечения сокращает время на ввод системы в эксплуатацию и позволяет эффективно решать задачи тонкой настройки для достижения максимальной производительности технологического оборудования.
Сервопривод Inovance SV630 представляет собой современное технологичное решение, которое сочетает в себе высокую точность, надежность и удобство эксплуатации. Его гибкость и широкий модельный ряд позволяют интегрировать его в сложные промышленные системы, обеспечивая точное и динамичное управление. Для максимальной эффективности важно не только правильно подобрать конфигурацию, но и строго следовать рекомендациям по монтажу и эксплуатации, что гарантирует долгий срок службы и стабильную работу оборудования.
