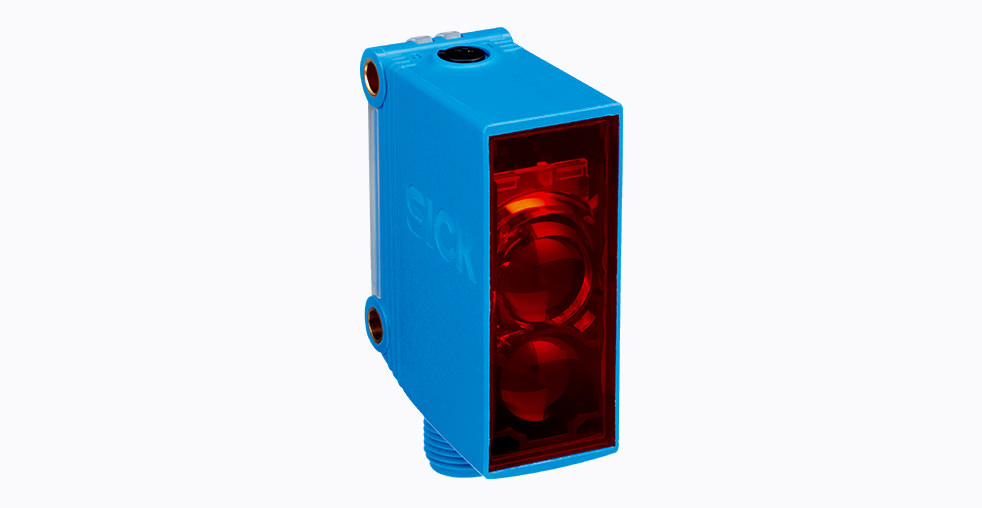

SICK GL10: Высокоточный лазерный датчик для промышленных применений
Введение в технологии лазерного измерения
В сфере промышленной автоматизации лазерные датчики занимают важное место среди измерительного оборудования, обеспечивая точное обнаружение объектов и контроль процессов в реальном времени. Модель SICK GL10 представляет собой современное решение для задач точного позиционирования и измерения расстояний в различных отраслях промышленности. Этот компактный прибор сочетает передовые оптические технологии с надежной конструкцией, предлагая специалистам проверенный инструмент для решения широкого круга производственных задач.
Разработка SICK GL10 основана на многолетнем опыте компании в создании сенсорного оборудования для автоматизации. Датчик демонстрирует выдающуюся производительность в сложных промышленных условиях, сохраняя точность измерений при воздействии вибраций, перепадов температур и электромагнитных помех.
Технические характеристики и модификации
Датчик SICK GL10 обладает комплексом технических параметров, обеспечивающих его высокую эффективность в различных применениях:
Основные технические параметры:
- Разрешение измерения: До 1 микрометра
- Скорость отклика: Время отклика менее 0,8 мс
- Рабочий температурный диапазон: От -30°C до +70°C
- Степень защиты: IP69K для работы в агрессивных средах
- Напряжение питания: 12-30 В постоянного тока
- Интерфейсы связи: IO-Link, аналоговый выход 0-10 В, дискретные выходы PNP/NPN
- Диапазон измерений: От 10 мм до 2000 мм в зависимости от модификации
Сравнительная таблица модификаций GL10
Модель | Диапазон измерений | Точность | Частота измерений | Длина волны лазера |
---|---|---|---|---|
GL10-0010A | 10-100 мм | ±5 мкм | 5 кГц | 650 нм |
GL10-0250A | 20-250 мм | ±10 мкм | 4 кГц | 650 нм |
GL10-1000A | 50-1000 мм | ±50 мкм | 2 кГц | 650 нм |
GL10-2000A | 100-2000 мм | ±100 мкм | 1 кГц | 650 нм |
Конструктивные особенности и инженерные решения
Конструкция GL10 демонстрирует продуманный подход к проектированию промышленного оборудования. Корпус выполнен из цинкового сплава с порошковым покрытием, обеспечивающим устойчивость к механическим воздействиям и коррозии. Компактные габариты 45×30×15 мм позволяют устанавливать датчик в ограниченном пространстве производственных линий.
Оптическая система включает лазерный диод класса 2 с длиной волны 650 нм, обеспечивающий видимый красный луч для удобства настройки. Система линз с антибликовым покрытием минимизирует погрешности измерений, вызванные рассеиванием света. Приемный элемент на основе CMOS-матрицы высокого разрешения обеспечивает точное определение положения светового пятна.
Электронная компонента основана на 32-битном процессоре с продвинутыми алгоритмами обработки сигналов. Цифровые фильтры эффективно подавляют шумы от окружающего освещения и вибраций, а система автоматической калибровки компенсирует температурные изменения компонентов.
Принцип действия и технология измерения
SICK GL10 использует принцип оптической триангуляции для точного определения расстояния до объекта. Лазерный луч проецируется на измеряемую поверхность, а отраженное излучение регистрируется позиционно-чувствительным детектором. Угол отражения изменяется в зависимости от расстояния до объекта, что позволяет вычислять дистанцию с высокой точностью.
Алгоритмы обработки сигналов включают адаптивную фильтрацию, автоматически подстраивающуюся под отражательные свойства различных материалов. Это обеспечивает стабильную работу с поверхностями разной степени отражательной способности — от матовых черных пластиков до полированных металлов и прозрачных материалов.
Система автоматической компенсации фоновой засветки позволяет использовать датчик в условиях интенсивного окружающего освещения до 10000 люкс. Функция обучения материалам позволяет сохранять параметры настройки для различных типов поверхностей, сокращая время переналадки оборудования.
Преимущества и особенности применения
Надежность в промышленных условиях
Конструкция датчика обеспечивает устойчивость к вибрациям до 20 g и ударным нагрузкам до 100 g. Электронные компоненты защищены от электромагнитных помех уровня III согласно стандарту IEC 61000-6-2. Герметичный корпус позволяет работать в условиях повышенной влажности и запыленности.
Универсальность измерений
Датчик эффективно работает с широким спектром материалов, включая металлы, керамику, пластики, стекло и прозрачные пленки. Специальные алгоритмы позволяют точно измерять расстояние до сложных поверхностей, таких как гранулированные материалы, пены и жидкости.
Простота интеграции и настройки
Поддержка стандартных промышленных интерфейсов включает IO-Link v1.1, обеспечивающий передачу параметров настройки и диагностической информации. Встроенный веб-сервер позволяет проводить конфигурацию через Ethernet-соединение без дополнительного программного обеспечения.
Монтаж осуществляется с помощью резьбового соединения M8 или специализированных кронштейнов, обеспечивающих точную юстировку положения. Система лазерного наведения упрощает позиционирование датчика относительно измеряемого объекта.
Энергоэффективность и экологичность
Потребляемая мощность не превышает 1,5 Вт в рабочем режиме, что снижает нагрузку на системы электропитания. Соответствие директиве RoHS гарантирует отсутствие опасных веществ в материалах конструкции.
Практическое применение в промышленности
Монтаж и калибровка
Для оптимальной работы рекомендуется устанавливать датчик на виброизолирующих основаниях при работе в условиях сильной вибрации. Юстировка выполняется с помощью регулировочных винтов с шагом 0,5 градуса. Калибровка выполняется автоматически при помощи кнопки TEACH или через интерфейс связи.
Интеграция с системами управления
Совместимость с основными промышленными сетями включает:
- PROFINET с поддержкой профиля PROFIdrive
- EtherNet/IP с поддержкой CIP Motion
- Modbus TCP для интеграции с системами SCADA
- OPC UA для обмена данными в архитектуре Industry 4.0
Решение производственных задач
- Контроль наличия компонентов: Скорость отклика 0,8 мс позволяет обнаруживать объекты на высокоскоростных конвейерах
- Измерение размеров: Точность до 1 мкм обеспечивает контроль геометрических параметров деталей
- Контроль уровня заполнения: Непрерывное измерение уровня сыпучих материалов и жидкостей
- Обнаружение дефектов: Высокое разрешение позволяет выявлять микротрещины и деформации
- Позиционирование роботов: Точное определение положения деталей для роботизированных манипуляций
Сравнительный анализ с продуктами конкурентов
При сравнении с аналогичными продуктами других производителей, SICK GL10 демонстрирует конкурентоспособные характеристики. Датчик Banner Q4X с аналогичным диапазоном измерений имеет меньшее разрешение 10 мкм против 1 мкм у GL10. Модель Keyence IL-100 обеспечивает сравнимую точность, но имеет ограниченный рабочий температурный диапазон от 0°C до +50°C.
Продукция Omron предлагает модели с аналогичными интерфейсами связи, но с меньшей устойчивостью к вибрациям — до 10 g против 20 g у GL10. Датчики Pepperl+Fuchs обладают сравнимой степенью защиты IP69K, но имеют большие габариты, что ограничивает их применение в компактных установках.
Техническое обслуживание и диагностика
Встроенная система диагностики предоставляет информацию о состоянии датчика через интерфейс IO-Link. Мониторинг параметров включает:
- Температуру внутренних компонентов
- Интенсивность лазерного излучения
- Уровень загрязнения оптических элементов
- Стабильность питания
Профилактическое обслуживание рекомендуется проводить каждые 10000 часов работы, включая очистку оптических поверхностей и проверку механических соединений. Средний срок службы составляет более 100000 часов при соблюдении условий эксплуатации.
Перспективы развития технологии
Эволюция лазерных измерительных технологий продолжается в направлении увеличения точности и скорости измерений. Разработки SICK в области мультиспектрального зондирования позволяют прогнозировать появление моделей с возможностью одновременного измерения расстояния и определения материала объекта.
Интеграция искусственного интеллекта для автоматической адаптации к изменяющимся условиям измерения представляет следующее поколение интеллектуальных сенсоров. Беспроводные интерфейсы связи и энергонезависимые источники питания расширят возможности применения в мобильных промышленных приложениях.
