Абсолютный поворотный энкодер SIKO GP44: обзор и технические характеристики

Введение в абсолютные поворотные энкодеры

Абсолютный поворотный энкодер представляет собой датчик угла поворота, который определяет и выдает текущее положение вала в любой момент времени, включая момент сразу после подачи питания. В отличие от инкрементальных энкодеров, которые отсчитывают относительное перемещение от произвольной начальной точки, абсолютные энкодеры уникально кодируют каждое положение в пределах одного оборота или многооборотного диапазона. Это свойство делает их незаменимыми в приложениях, где критически важно знать точное положение после включения системы, например, в крановом оборудовании, промышленных роботах, поворотных столах и измерительных приборах.

Энкодер SIKO GP44 является представителем класса компактных абсолютных энкодеров, построенных на потенциометрическом принципе. Его конструкция и технические решения ориентированы на применение в условиях, где требуются надежность, простота интеграции и стойкость к воздействию внешней среды.

Детальный обзор SIKO GP44

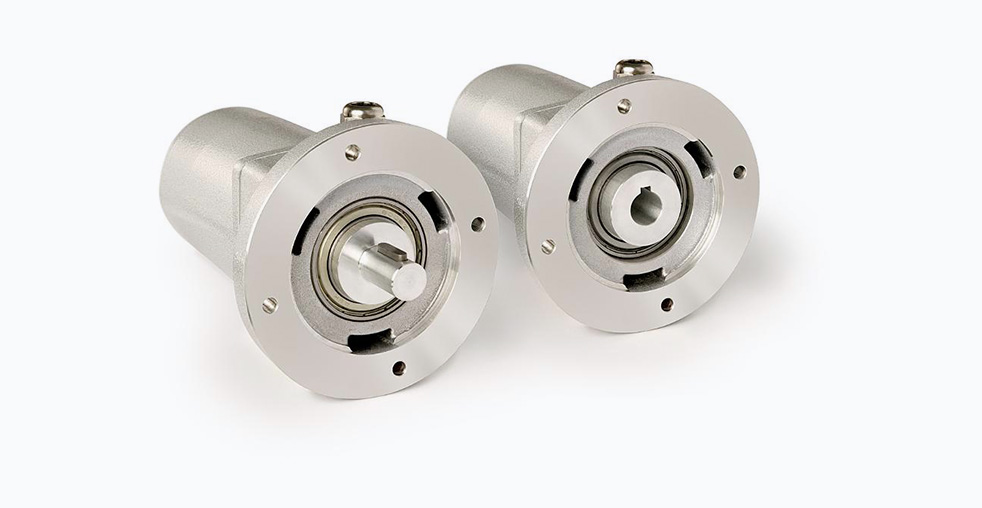

Модель GP44 от немецкого производителя SIKO GmbH — это абсолютный поворотный энкодер с механическим принципом действия. Его ключевой особенностью является использование технологии шестеренчатого потенциометра, что в сочетании с компактным корпусом и защитой от внешних воздействий определяет его область применения.

Принцип действия и конструктивные особенности

В основе работы энкодера GP44 лежит потенциометрический метод измерения. Вращение вала через шестеренчатую передачу преобразуется в изменение сопротивления потенциометра. Это изменение фиксируется электронной схемой и преобразуется в аналоговый или цифровой сигнал, пропорциональный углу поворота. Шестеренчатая передача позволяет адаптировать механический ход вала к электрическому диапазону потенциометра, обеспечивая гибкость в настройке.

Конструкция с глухим полым валом диаметром 20 мм обеспечивает простой и надежный монтаж энкодера на вал оборудования. Такое исполнение способствует компактности всего узла и повышает устойчивость конструкции к вибрациям. Для защиты внутреннего механизма от перегрузок и заклинивания, которые могут привести к выходу из строя, энкодер оснащен встроенной проскальзывающей муфтой. При достижении предельного крутящего момента муфта проскальзывает, предотвращая поломку потенциометра и шестерен.

Дополнительной функцией, расширяющей возможности устройства, является возможность установки до трех кулачковых переключателей. Эти механические переключатели могут быть запрограммированы на срабатывание в определенных позициях вала, что позволяет реализовать простые функции управления или сигнализации без необходимости использования отдельного программируемого логического контроллера.

Сравнение с другими типами энкодеров

Потенциометрические энкодеры, такие как GP44, занимают свою нишу на рынке датчиков положения. Для сравнения можно рассмотреть два других распространенных типа:

• Оптические абсолютные энкодеры: используют диск с нанесенным кодом и оптическую систему считывания. Они обеспечивают высокое разрешение и точность, но, как правило, более сложны в производстве, чувствительны к загрязнениям и вибрациям, а также имеют более высокую стоимость.
• Магнитные абсолютные энкодеры: работают на основе измерения изменения магнитного поля. Отличаются высокой стойкостью к вибрациям, пыли и влаге, но могут быть чувствительны к внешним магнитным полям и имеют ограничения по температурному диапазону.

Энкодер SIKO GP44, будучи механическим прибором, предлагает компромиссное решение: он менее точен, чем оптические аналоги, но обладает высокой надежностью, устойчивостью к сложным условиям эксплуатации и, как правило, более доступен по стоимости. Его ключевое преимущество — способность выдавать истинный абсолютный сигнал без необходимости в батарейном резервировании, что характерно для многих многооборотных электронных энкодеров.

Технические характеристики

Ниже приведены технические характеристики энкодера SIKO GP44, систематизированные в таблице.

Области применения

Благодаря своим характеристикам, энкодер SIKO GP44 находит применение в различных отраслях промышленности и техники.

• Строительная и сельскохозяйственная техника: датчики положения для контроля угла наклона стрел, отвалов, положения рабочих органов. Степень защиты IP65 позволяет работать в условиях пыли и влаги.
• Промышленная автоматизация: управление углом поворота захватов роботов, позиционирование поворотных столов, обратная связь в приводах заслонок и клапанов.
• Медицинское оборудование: регулировка положения элементов диагностических аппаратов и кроватей, где важна надежность и отсутствие необходимости в калибровке после отключения питания.
• Производство упаковки и печатное дело: контроль натяжения полотна и углового положения валов.

Простота и надежность потенциометрической технологии делают модель GP44 практичным выбором для задач, где не требуются сверхвысокие разрешение и точность, но важна отказоустойчивость и стабильность работы в течение длительного срока службы.

Резюме

Абсолютный поворотный энкодер SIKO GP44 представляет собой компактное и надежное решение для задач точного определения углового положения. Его потенциометрическая основа, защищенная конструкция и дополнительные функциональные возможности, такие как кулачковые переключатели, определяют его место в сегменте экономичных и устойчивых к внешним воздействиям датчиков. При выборе данного энкодера инженеру следует учитывать его механическую природу, которая накладывает ограничения на скорость вращения и разрешающую способность по сравнению с оптическими и магнитными аналогами, но обеспечивает высокую надежность и простоту системы обратной связи в целом.
