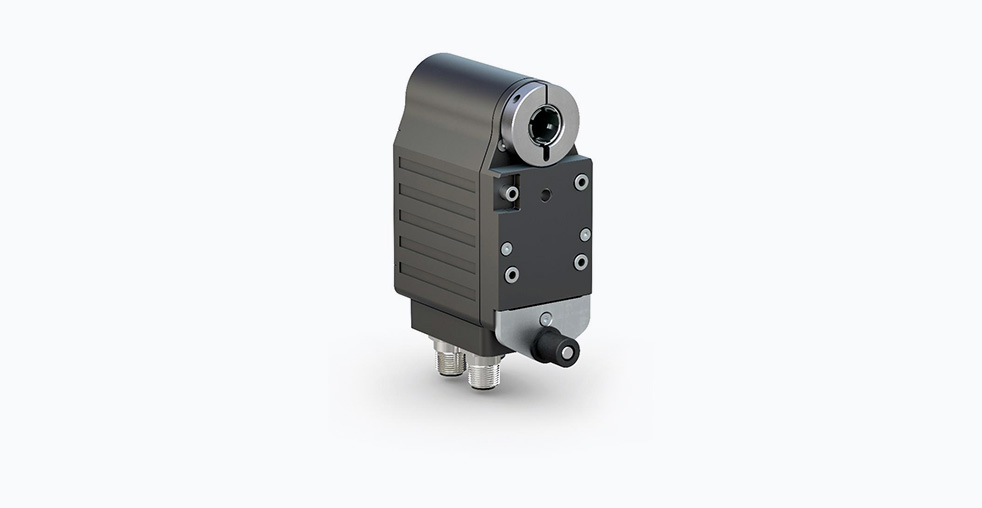

Позиционирующий привод SIKO AG03/1: технические характеристики и применение

Введение в позиционирующий привод SIKO AG03/1

Позиционирующий привод SIKO AG03/1 представляет собой комплексное электромеханическое устройство, предназначенное для точного управления перемещением в автоматизированных системах. Он интегрирует в себе силовой блок, систему управления и высокоточный датчик положения, что позволяет создавать компактные и эффективные решения для широкого спектра промышленных применений. Привод функционирует на основе бесщеточного двигателя постоянного тока, а его ключевой особенностью является встроенная абсолютная магнитная измерительная система, обеспечивающая определение положения без необходимости выполнения эталонных перемещений при инициализации.

Конструкция и принцип действия

Конструктивно привод AG03/1 состоит из нескольких ключевых модулей. Основу составляет высокоэффективный бесщеточный двигатель электронного коммутатора на 24 В постоянного тока. Интегрированный контроллер управляет работой двигателя, реализуя функции защиты от перегрузки по току и переполюсовки питания, что повышает общую надежность системы. Выходной вращательный момент передается через редуктор, который оптимизирован для обеспечения высокого крутящего момента при относительно низких скоростях вращения.

Система обратной связи построена на основе абсолютного магнитного энкодера, расположенного непосредственно на выходном валу. Эта технология измеряет угол поворота, используя изменения магнитного поля, и отличается повышенной устойчивостью к неблагоприятным производственным условиям, таким как запыленность, наличие аэрозолей смазочно-охлаждающих жидкостей, вибрации и механические удары. Конструкция с полым валом позволяет пропускать через приводной узел валы, кабели или другие механические компоненты, что способствует созданию более компактных и рациональных кинематических схем.

Технические характеристики

Для полного понимания возможностей привода AG03/1 рассмотрим его основные технические параметры. Эти характеристики позволяют оценить его применимость для решения конкретных инженерных задач.

Функциональные возможности и преимущества

Одним из значительных преимуществ привода является его развитая диагностическая система. Помимо данных о текущем положении, устройство способно передавать информацию о температуре силовых ключей, потребляемом токе двигателя и уровне напряжения питания. Эти параметры позволяют осуществлять мониторинг состояния привода в реальном времени и планировать проведение технического обслуживания на основе фактической нагрузки, переходя от планово-предупредительных ремонтов к прогнозным.

Использование интерфейса IO-Link обеспечивает простоту интеграции на уровне стандартных дискретных входов-выходов, но при этом предоставляет возможность двустороннего обмена данными. Это позволяет не только задавать управляющие команды, но и считывать всю диагностическую информацию, а также производить удаленную конфигурацию параметров привода. Функция горячей замены, поддерживаемая IO-Link, минимизирует время простоя технологической линии при замене вышедшего из строя модуля.

Сравнение с аналогами и особенности интеграции

На рынке промышленных позиционирующих приводов AG03/1 занимает нишу компактных решений с интегрированной обратной связью. В сравнении с аналогичными приводами, модель AG03/1 предлагает схожие показатели по крутящему моменту, но отличается реализацией абсолютного магнитного энкодера, в то время как некоторые конкурирующие модели могут использовать оптические или инкрементальные системы. Конструктивное исполнение с полым валом является отличительной чертой именно серии AG03 от SIKO.

Важным аспектом для проектировщиков является совместимость привода по посадочным размерам с механическим указателем положения SIKO DA09S. Это предоставляет возможность поэтапной модернизации оборудования: начав с простой механической индикации, впоследствии можно перейти к полностью автоматизированному позиционированию без изменения конструкции механической части станка или машины. Компактные габариты привода, в частности, межосевое расстояние 37 миллиметров, позволяют устанавливать несколько устройств вплотную друг к другу без риска взаимных механических помех.

Области применения

Благодаря своей надежности и точности, привод AG03/1 нашел применение в различных отраслях промышленности. В упаковочной и полиграфической отрасли он используется для регулировки форматов, задания углов поворота ножей и позиционирования подающих механизмов. В деревообработке привод применяется в станках для точного перемещения пильных суппортов и установки упоров. Высокий класс защиты IP65 и использование коррозионно-стойких материалов, включая полый вал из нержавеющей стали, делает его пригодным для использования в пищевой, фармацевтической промышленности и производстве напитков, где предъявляются строгие требования к чистоте и устойчивости к частым мойкам.

В электронной промышленности привод может использоваться в оборудовании для сборки и тестирования печатных плат, где требуются точные и повторяемые перемещения. Универсальность интерфейсов связи позволяет без труда интегрировать его как в новые, так и в модернизируемые системы автоматизации, построенные на различных стандартах промышленных сетей.

Заключение

Позиционирующий привод SIKO AG03/1 является законченным решением для задач автоматизации, требующих точного углового позиционирования. Сочетание бесщеточного двигателя, абсолютного магнитного датчика положения и развитых средств коммуникации в компактном корпусе делает его эффективным инструментом для инженеров. Способность устройства предоставлять данные для анализа состояния и планирования обслуживания соответствует принципам построения современных цифровых производств, где важную роль играет не только выполнение основной функции, но и интеграция в общую систему сбора и анализа информации.
