Ротационный привод SIKO AG04B: конструкция и применение

Конструкция и принцип работы привода AG04B

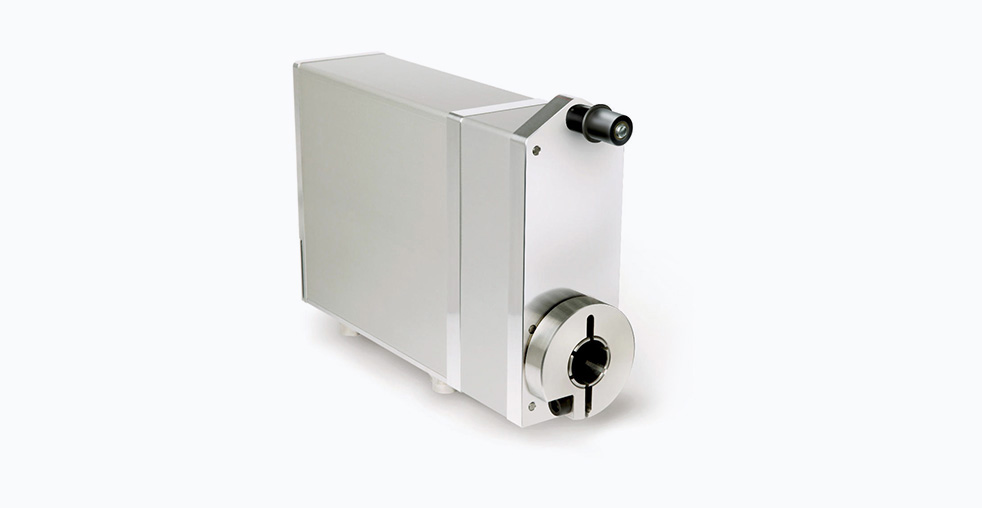

Ротационный привод SIKO AG04B представляет собой высокоинтегрированное электромеханическое устройство, предназначенное для точного углового позиционирования в автоматизированных системах. Привод сочетает в себе функции силового агрегата, датчика положения и устройства управления в едином компактном корпусе. Принцип его действия основан на преобразовании электрической энергии в контролируемое вращательное движение с фиксацией абсолютного положения выходного вала.

Ключевые особенности и технические характеристики

Конструкция AG04B отличается несколькими важными инженерными решениями. Полый вал из нержавеющей стали позволяет осуществлять монтаж непосредственно на вал приводимого механизма, а также организовывать пропуск кабелей и других коммуникаций через ось вращения. Встроенный датчик абсолютного положения исключает необходимость в дополнительных измерительных устройствах и их последующей калибровке. Использование бесщеточного двигателя постоянного тока обеспечивает высокий КПД и продолжительный срок службы механизма.

Для детального анализа технических параметров устройства представлена следующая таблица:

Функциональные возможности и варианты исполнения

Привод AG04B доступен в нескольких модификациях, различающихся величиной крутящего момента: 6 Н·м, 10 Н·м и 14 Н·м. Это позволяет выбрать оптимальную модель для конкретных задач по нагрузке. Устройство может комплектоваться встроенным пружинным тормозом, который обеспечивает фиксацию положения при отключении питания. Электрическое подключение реализовано через пружинные клеммы или промышленный разъем, что обеспечивает гибкость при монтаже.

Наличие интерфейсов полевой шины позволяет легко интегрировать привод в распределенные системы управления. Кнопки ручного управления на корпусе устройства обеспечивают возможность позиционирования и настройки без использования блока управления, что упрощает процесс отладки и эксплуатации.

Области применения и примеры использования

Ротационный привод SIKO AG04B находит применение в различных отраслях промышленности, где требуются точное позиционирование и высокая надежность:

• Станкостроение и металлообработка: позиционирование шпинделей, поворотных столов, конвейерных линий и других элементов обрабатывающих центров.
• Пищевая и фармацевтическая промышленность: управление заслонками, дозаторами, поворотными механизмами в технологических линиях, где важны гигиеничность и повторяемость операций.
• Робототехника и автоматизация: использование в качестве привода для отдельных степеней подвижности в промышленных роботах и манипуляторах.
• Упаковочное оборудование: точное позиционирование механизмов подачи, ориентации и транспортировки продукции.
• Измерительные системы и контроль качества: поворот позиционирующих устройств для сканирования и контроля изделий.

Сравнение с аналогами других производителей

На рынке промышленной автоматизации представлены аналогичные решения от других производителей. Приводы ELGO ECI-50 отличаются модульной конструкцией и возможностью выбора различных интерфейсов связи. Продукция компании Festo, серия EGC, предлагает схожие технические характеристики, но с акцентом на пневмоэлектрические гибридные решения. Устройства компании Beckhoff, серии AM8000, обеспечивают высокую динамику и точность, но требуют использования специализированных систем управления.

Каждое из этих решений имеет свои особенности: продукты ELGO выделяются модульностью, Festo предлагает интеграцию пневматических и электрических систем, а Beckhoff ориентирована на высокоскоростные применения. SIKO AG04B в этом ряду занимает нишу устройств с высокой степенью интеграции и готовности к работе в стандартных промышленных сетях.

Преимущества и ограничения

К основным преимуществам привода AG04B относится высокая степень интеграции компонентов, что сокращает время проектирования и монтажа систем позиционирования. Наличие встроенного датчика абсолютного положения исключает необходимость дополнительных измерений и калибровки. Компактная конструкция с полым валом обеспечивает удобство монтажа в ограниченном пространстве.

Среди ограничений устройства можно отметить фиксированный набор интерфейсов связи, который может потребовать дополнительных преобразователей для интеграции в системы с нестандартными протоколами. Рабочий температурный диапазон ограничен значениями от 0°C до +45°C, что может потребовать дополнительных мер термостабилизации в условиях экстремальных температур.

Перспективы развития технологии

Развитие линейки ротационных приводов SIKO движется в направлении увеличения крутящего момента при сохранении габаритных размеров, расширения спектра интерфейсов связи, включая промышленный Ethernet, и повышения точности позиционирования. Современные тенденции указывают на растущий спрос на устройства с встроенными функциями диагностики и прогнозирования технического состояния, что может стать направлением для дальнейшего развития продукции компании.
