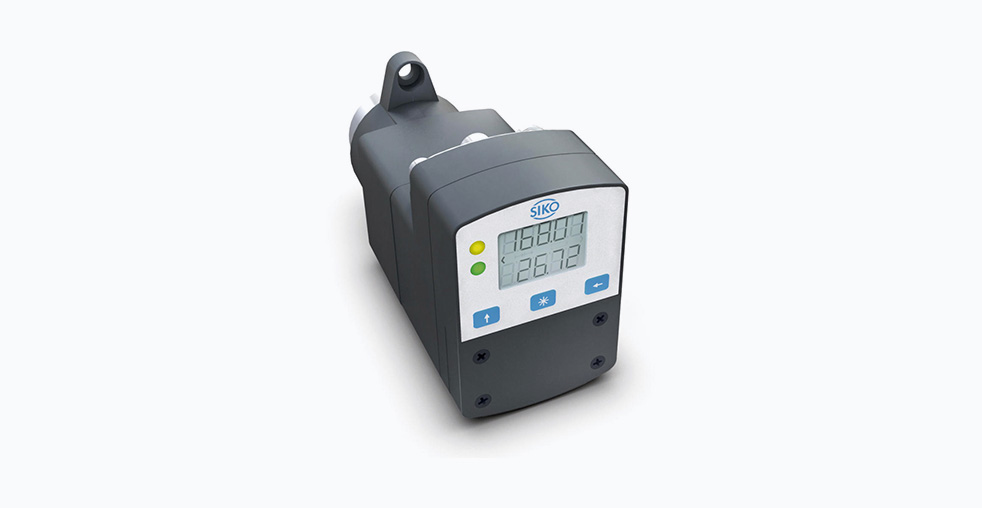

Привод SIKO AG05: технические характеристики и применение

Введение в привод SIKO AG05

SIKO AG05 представляет собой высокопроизводительный компактный привод, разработанный для задач автоматического позиционирования. Данное устройство объединяет в себе электромеханические компоненты и систему интеллектуального управления, что позволяет создавать децентрализованные системы автоматизации. Привод находит применение в различных отраслях, включая станкостроение, робототехнику, упаковочное и текстильное оборудование, а также в устройствах с ограниченным монтажным пространством.

Принцип работы AG05 основан на преобразовании электрической энергии в контролируемое механическое движение. Встроенный контроллер обрабатывает команды, поступающие по промышленной сети, и управляет бесщеточным двигателем, который через редуктор передает крутящий момент на исполнительный орган. Абсолютный энкодер непрерывно отслеживает положение вала, обеспечивая высокую точность позиционирования без необходимости выполнения процедуры поиска нулевой точки после каждого включения питания.

Конструкция и ключевые компоненты

Конструкция привода AG05 отличается тщательно продуманной компоновкой. Основу устройства составляет бесщеточный двигатель постоянного тока, рассчитанный на номинальное напряжение 24 В. Использование бесщеточной технологии обеспечивает повышенный ресурс работы, низкий уровень акустического шума и минимальное электромагнитное излучение по сравнению с коллекторными аналогами.

Важной конструктивной особенностью является полый вал, изготовленный из нержавеющей стали. Диаметр сквозного отверстия составляет 14 миллиметров, что позволяет пропускать через вал кабели, валы или другие механические компоненты. Такое решение упрощает компоновку оборудования и снижает его общие габариты.

Система обратной связи построена на основе абсолютного магнитного энкодера. Данная технология отличается устойчивостью к вибрациям, загрязнениям и перепадам температур. Энкодер не требует резервной батареи для сохранения информации о положении, поскольку использует энергонезависимую память с гарантированным ресурсом записи параметров. Для дополнительного резервирования в конструкции предусмотрен отсек для литиевой батареи типа CR2477.

Технические характеристики

Привод AG05 доступен в нескольких модификациях, отличающихся передаточным числом редуктора и типом выходного вала. В таблице представлены основные технические параметры устройства.

Функциональные возможности и интерфейсы

Привод AG05 оснащен встроенным контроллером позиционирования, который способен выполнять сложные задачи без постоянного взаимодействия с центральной системой управления. Контроллер поддерживает функции задания целевых позиций, управления скоростью и ускорением, а также выполнения программных последовательностей.

Для интеграции в автоматизированные системы предусмотрены два варианта интерфейсов связи: RS485 с протоколом SIKONETZ5 и CANopen. Оба интерфейса обеспечивают надежную передачу данных в условиях промышленных электромагнитных помех. Использование стандартных разъемов M8 и M12 значительно ускоряет процесс подключения и замены устройства.

Локальное управление и диагностика осуществляются через двухстрочный жидкокристаллический дисплей и кнопки на корпусе привода. Оператор может просматривать текущие параметры работы, задавать уставки и выполнять тестовые перемещения без использования внешнего программного обеспечения.

Сравнение с аналогами

На рынке компактных приводов с интегрированным контроллером AG05 конкурирует с устройствами таких производителей, как Festo с серией EMME и Bosch Rexroth с серией IndraDrive Mi. Модель от Festo предлагает схожие габаритные размеры и функциональность, но использует собственную систему передачи данных. Приводы от Bosch Rexroth отличаются модульной конструкцией и широкими возможностями масштабирования, однако имеют более высокую стоимость в аналогичной конфигурации.

Отличительной чертой AG05 является комбинация полого вала значительного диаметра и встроенного абсолютного энкодера, не требующего батарейного питания. Это решение обеспечивает конкурентное преимущество в применениях, где важна простота монтажа и длительная эксплуатация без технического обслуживания.

Рекомендации по применению

При выборе модификации AG05 следует учитывать характер нагрузки и требования к динамике. Модификация с передаточным числом 66 оптимальна для задач, где приоритетом является скорость перемещения, а вариант с числом 98 лучше подходит для операций, требующих повышенного момента.

Эксплуатация привода в режиме S3 с 25% продолжительностью включения предполагает цикличную работу с периодами охлаждения. При необходимости работы в более интенсивных режимах требуется установка дополнительных теплоотводящих элементов или принудительное охлаждение.

Для обеспечения максимального срока службы рекомендуется соблюдать условия по вибронагрузкам и температурному диапазону, указанные в технической документации. Периодический контроль состояния резервной батареи позволяет сохранить функциональность системы при длительных отключениях питания.

Области применения

Благодаря компактным размерам и широкому функционалу, привод AG05 используется в различных областях промышленной автоматизации. В станкостроении он применяется для управления подачами инструмента, позиционирования столов и перемещения суппортов. В робототехнике устройство служит приводом для сочленений манипуляторов с ограниченным пространством для установки компонентов.

В упаковочном и пищевом оборудовании привод обеспечивает точное дозирование и позиционирование продуктов. В текстильной промышленности он используется для управления натяжением нитей и перемещения направляющих. Универсальность интерфейсов связи позволяет интегрировать AG05 как в новые, так и в модернизируемые системы автоматизации.
