Электрический привод SIKO AG25: обзор и технические характеристики

Введение в технологию интеллектуального позиционирования

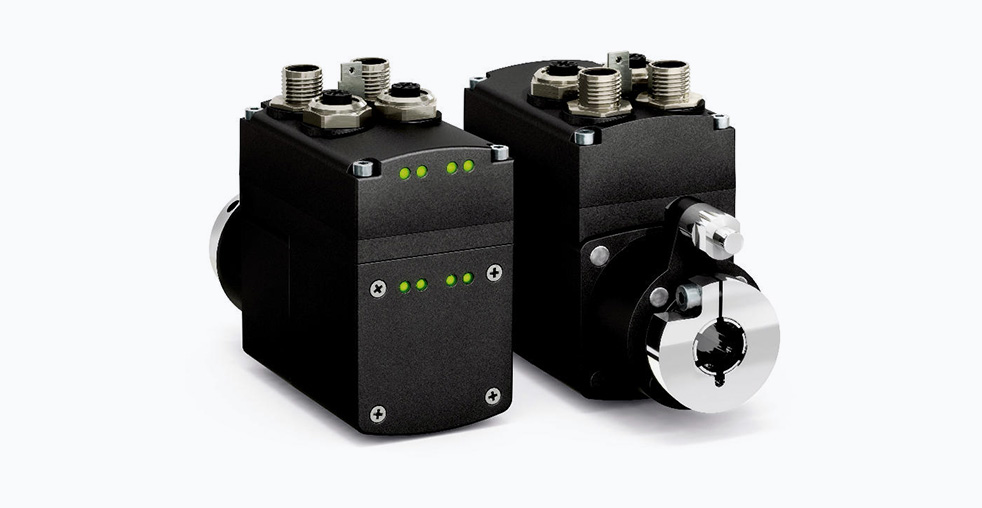

Электрический ротационный привод SIKO AG25 представляет собой комплексное решение для задач позиционирования в современных системах промышленной автоматизации. Это устройство предназначено для точного управления движением в условиях, где критически важны компактные размеры, высокая плотность мощности и способность интегрироваться в цифровые производственные среды. Привод находит применение в различных отраслях, включая упаковочное оборудование, полиграфию, станкостроение и робототехнику.

Принцип действия привода основан на преобразовании электрической энергии во вращательное движение с точно контролируемым положением выходного вала. В отличие от традиционных решений, где двигатель, редуктор, датчик и контроллер являются отдельными компонентами, AG25 интегрирует все эти элементы в единый компактный корпус. Такая архитектура позволяет реализовывать сложные позиционные задачи с минимальными аппаратными затратами и сокращает время на программирование и настройку всей системы.

Конструктивные особенности и техническое исполнение

Механическая платформа и материалы

Основой привода AG25 служит полый вал из нержавеющей стали диаметром 14 миллиметров. Эта конструктивная особенность позволяет осуществлять непосредственный монтаж на оси подачи и вспомогательные оси без использования дополнительных механических адаптеров и муфт. Конструкция вала оптимизирована для прямого подключения к валам механизмов, что существенно сокращает массогабаритные показатели всего узла и повышает общую жесткость системы.

Корпус устройства сочетает использование стеклопластика и цинкового сплава, что обеспечивает оптимальное соотношение прочности, веса и стойкости к типичным промышленным воздействиям, таким как вибрация, ударные нагрузки и воздействие охлаждающих жидкостей. Степень защиты IP54 гарантирует надежную работу в условиях запыленности и наличия брызг жидкости. Общая масса привода составляет 0.80 килограмма при сохранении высоких нагрузочных характеристик.

Динамические характеристики и режимы работы

Привод AG25 демонстрирует выдающиеся мощностные показатели для своих скромных габаритов. Электродвигатель бесщеточного типа на постоянных магнитах обеспечивает длительный срок службы и минимальные требования к техническому обслуживанию. Высокая удельная мощность достигается за счет оптимизированной магнитной системы и эффективного отвода тепла через корпус устройства.

Основные динамические характеристики включают:

• Номинальный момент: 5 Н·м при 50 об/мин с допуском ±10%
• Момент при номинальной скорости: 3 Н·м при 75 об/мин с допуском ±10%
• Режим работы: повторно-кратковременный S3 с продолжительностью включения 25% и длительностью цикла 10 минут

Интеллектуальная система управления и коммуникации

Встроенный контроллер позиционирования

Ключевое преимущество AG25 — интегрированный программируемый контроллер положения, который берет на себя выполнение локальных задач позиционирования без постоянного взаимодействия с верхним уровнем системы управления. Это позволяет разгрузить центральный программируемый логический контроллер и повысить общую отказоустойчивость системы.

Функциональные возможности встроенного контроллера включают:

• Автоматическую регулировку форматов и концевых упоров
• Управление инструментами и другими операциями позиционирования
• Обработку сигналов от внешних датчиков и концевых выключателей
• Гибкую настройку рабочих режимов без перепрограммирования основного ПЛК

Промышленные сетевые интерфейсы

AG25 поддерживает все основные промышленные протоколы передачи данных, что обеспечивает гибкую интеграцию в существующие системы управления различного уровня сложности. Поддерживаемые протоколы включают EtherNet/IP, PROFINET, EtherCAT, POWERLINK и CANopen в базовых версиях. Такой набор интерфейсов позволяет строить линейные, кольцевые и другие топологии сети в зависимости от требований конкретного применения.

Технология подключения компонентов с помощью разъемов M12 стандарта X-код для передачи данных и D-код для питания упрощает монтаж и обслуживание, обеспечивая надежное соединение в условиях промышленной эксплуатации. Время настройки сети сокращается благодаря автоматическому определению устройств и простой процедуре конфигурирования параметров связи.

Технология измерения и обратной связи

В основе системы обратной связи AG25 лежит магнитный абсолютный энкодер, не требующий батарей для сохранения положения после выключения питания. Эта технология обеспечивает высокую надежность в условиях вибрации и загрязнения благодаря бесконтактному принципу измерения. Устройство определяет абсолютное положение сразу после включения без необходимости выполнения процедуры инициализации или поиска референтной метки.

Магнитная измерительная система сохраняет точность на протяжении всего срока службы привода, не требуя калибровки или обслуживания. Устойчивость к механическим перегрузкам и неблагоприятным условиям окружающей среды делает эту технологию особенно подходящей для применений в тяжелых промышленных условиях, где оптические энкодеры могут быть чувствительны к загрязнениям.

Практические аспекты применения

Сценарии использования в промышленности

SIKO AG25 нашел применение в различных отраслях промышленности, где требуются точное позиционирование и компактные размеры. Типичные сценарии использования включают регулировку формата в упаковочном и полиграфическом оборудовании для быстрой переналадки между производственными заданиями. В автоматизированных производственных системах и станках привод используется для позиционирования инструментов и вспомогательных механизмов.

Другие области применения включают управление заслонками и регулирующими органами в технологических процессах, где требуется точное дозирование потоков жидкостей или газов. В робототехнических системах AG25 служит в качестве приводов вращения и позиционирования в компактных роботах и манипуляторах, где ограничено пространство для установки компонентов.

Особенности монтажа и настройки

Монтаж привода значительно упрощен благодаря полому валу и компактным размерам. Для установки не требуется дополнительных компонентов или специального инструмента. Конструкция вала позволяет пропускать через него кабели, валы или другие механические элементы, что дополнительно экономит пространство в компактных узлах оборудования.

Ввод в эксплуатацию занимает минимальное время благодаря предустановленным параметрам и простой процедуре настройки через соответствующий сетевой интерфейс. Цифровые входы и выходы позволяют подключать внешние устройства, такие как бесконтактные выключатели, импульсные датчики и сигнальные лампы, без установки дополнительных модулей ввода-вывода в шкафу управления.

Сравнительный анализ в продуктовой линейке DriveLine

В семействе приводов SIKO DriveLine AG25 занимает позицию между моделями AG05 и AG26, предлагая оптимальное соотношение момента и габаритов. В отличие от AG05, модель AG25 получила расширенные возможности связи с поддержкой промышленного Ethernet, а по сравнению с AG26 имеет более компактные размеры при несколько меньшем моменте. Это делает AG25 универсальным решением для большинства стандартных применений, где важны как коммуникационные возможности, так и ограничения по занимаемому пространству.

Перспективы развития технологии интеллектуальных приводов

SIKO AG25 представляет собой законченное решение для задач интеллектуального позиционирования в условиях ограниченного пространства. Сочетание компактных размеров, высокого момента, встроенного контроллера и поддержки промышленных сетей Ethernet делает его универсальным выбором для современных систем автоматизации. Техническая зрелость конструкции, проверенная в предыдущих моделях, и расширенные коммуникационные возможности создают предпосылки для широкого применения в оборудовании, ориентированном на принципы цифрового производства.

Возможности децентрализованного управления и простота интеграции открывают новые перспективы для создания гибких производственных систем следующего поколения. Развитие технологии интеллектуальных приводов направлено на дальнейшее увеличение удельной мощности, расширение функциональности встроенного программного обеспечения и упрощение процесса конфигурирования и диагностики без компромиссов в надежности и точности работы.
