Электронный индикатор положения SIKO AP05: технические характеристики и применение
Электронный индикатор положения SIKO AP05: функциональность и применение

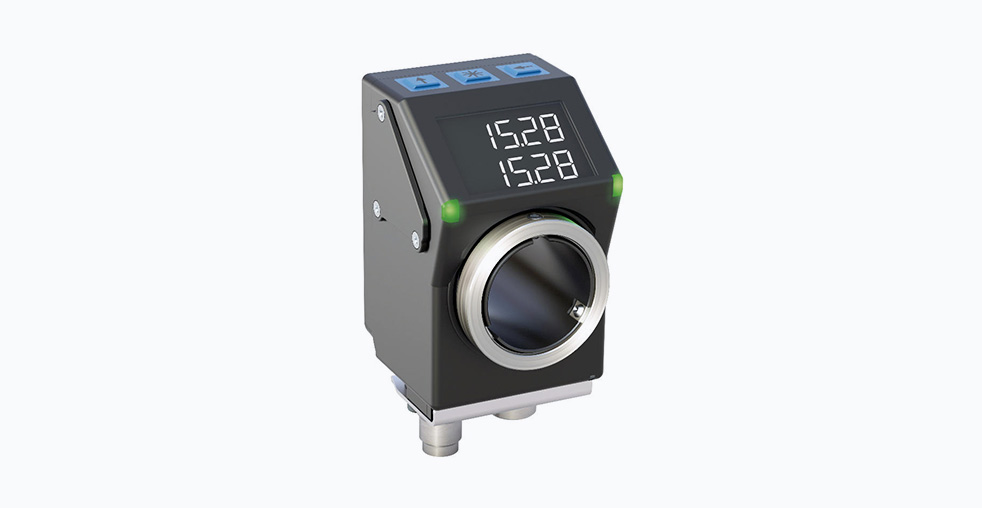

Электронный индикатор положения SIKO AP05 представляет собой устройство, предназначенное для точного определения и отображения углового положения вращающегося вала. Он преобразует механическое перемещение в цифровые данные, которые могут использоваться системами управления для контроля и позиционирования. Принцип его действия основан на бесконтактном магнитном измерении, что обеспечивает высокую надежность и долговечность.
Данное устройство находит применение в различных областях промышленности, включая станкостроение, упаковочное и текстильное оборудование, а также в автоматизированных производственных линиях. Его ключевая задача — предоставление оператору или системе управления точной информации о положении механического узла в реальном времени, что позволяет минимизировать ошибки и повысить общую эффективность технологического процесса.
Принцип действия и технологические особенности
В основе работы индикатора AP05 лежит технология магнитного сканирования, реализованная с помощью абсолютного энкодера. Этот бесконтактный метод измерения исключает механический износ компонентов, что критически важно для работы в условиях продолжительных нагрузок и вибрации. Устойчивость устройства к ударным воздействиям достигает 500 м/с², что подтверждает его надежность в сложных промышленных условиях.
Конструкция индикатора включает полый вал из нержавеющей стали диаметром 20 мм, что упрощает его установку на валопровод. Фиксация осуществляется с помощью зажимного кольца, обеспечивающего быстрый монтаж без возникновения люфтов. Механическая совместимость с предыдущими моделями индикаторов, такими как AP04 и DA04, позволяет выполнять модернизацию существующего оборудования без необходимости внесения изменений в его механическую часть.
Функциональность устройства не ограничивается простым отображением положения. Индикатор вычисляет и показывает целевое и фактическое значения, а два двухцветных светодиода обеспечивают визуальную индикацию направления подстройки. Это позволяет оператору быстро и точно выполнять необходимые корректировки, снижая вероятность ошибок при настройке оборудования.
Технические характеристики
Для инженеров и проектировщиков важны точные технические параметры, определяющие возможность применения устройства в конкретных условиях.
Электрические параметры и интерфейсы
- Напряжение питания: 24 В постоянного тока с допустимым отклонением ±20% и защитой от обратной полярности
- Потребляемый ток: приблизительно 30 мА, что указывает на низкое энергопотребление
- Интерфейсы связи: базовая версия оснащена интерфейсом RS485. В качестве дополнительных опций доступны CANopen и IO-Link, что обеспечивает совместимость с различными промышленными сетями
- Подключение: осуществляется через два разъема типа M8, что соответствует стандартам промышленной коммутации
Измерительные и эксплуатационные параметры
- Разрешение: 720 импульсов на один оборот. Отображаемое значение может быть настроено в соответствии с требованиями применения
- Диапазон измерения: до 932 067 оборотов с функцией кодирования, что позволяет использовать устройство в системах с большим рабочим ходом
- Рабочий температурный диапазон: от 0 до +60 °C
- Степень защиты: стандартная IP53. Опционально доступна степень защиты IP65 при использовании соответствующих кабельных вводов
Конструктивные особенности
Конструкция индикатора AP05 разработана с учетом требований промышленной эксплуатации:
- Двухрядный ЖК-дисплей с подсветкой, защищенный прочным стеклом для повышения ударопрочности. Подсветка может переключаться между красным и белым цветом для обеспечения наилучшей видимости в различных условиях освещения
- Корпус выполнен из усиленного пластика, а вал также изготовлен из пластика, что делает устройство легким и устойчивым к коррозии в агрессивных средах
- Устройство сохраняет все настройки и параметры калибровки на протяжении 105 циклов записи, включая операции калибровки
Сравнение с другими моделями позиционных индикаторов SIKO
Для понимания места модели AP05 в продуктовой линейке производителя полезно рассмотреть ее основные характеристики в сравнении с другими устройствами.
| Модель | Ключевая особенность | Типичный сценарий применения |
|---|---|---|
| AP05 | Интерфейсы шины. Механическая совместимость с AP04/DA04 | Модернизация станков, гибкие производственные линии, замена устаревших индикаторов |
| AP10 | Увеличенный полый вал. Опциональный интерфейс IO-Link | Оборудование с мощными приводами и валами большого диаметра |
| AP10S | Подключение внешнего магнитного датчика для прямого линейного измерения | Линейные оси, позиционирование столов, точность до 0.01 мм |
| AP20 | Встроенные интерфейсы промышленного Ethernet | Высокоскоростные системы, требующие интеграции в современные сетевые архитектуры |
| DE10P | Свободное программирование с кнопок на устройстве, питание от батарей | Автономные мобильные установки и стенды, где прокладка кабеля затруднена |
Модель AP05 занимает особое место в линейке продуктов как устройство, предназначенное для модернизации и сетевой интеграции. Его основное преимущество заключается в возможности установки в существующие механические системы с одновременным повышением уровня их цифровизации.
Рекомендации по применению и эксплуатации
Индикатор AP05 оптимально подходит для использования на переналаживаемом оборудовании, таком как упаковочные машины, станки для резки и раскроя материалов, а также форматные узлы полиграфического и деревообрабатывающего оборудования. В ситуациях, где регулярная смена продукта требует точной подстройки позиций, дисплей и светодиодная индикация устройства способствуют сокращению времени переналадки и снижению количества бракованной продукции.
При монтаже и эксплуатации следует учитывать несколько важных аспектов. При заказе версии со степенью защиты IP65 необходимо использовать соответствующие кабельные вводы и разъемы. В условиях сильных электромагнитных помех следует принимать во внимание, что интерфейсы устройства не имеют гальванической развязки. Функция конфигурирования позволяет адаптировать логику работы светодиодов и отображаемые параметры под требования конкретной задачи.
Электронный индикатор положения SIKO AP05 представляет собой связующее звено между механическими компонентами и системами цифрового управления. Он сочетает надежность магнитного датчика, прочную конструкцию и возможность интеграции в промышленные сети. Для специалиста это инструмент, который способствует повышению точности, гибкости и надежности технологических процессов.
