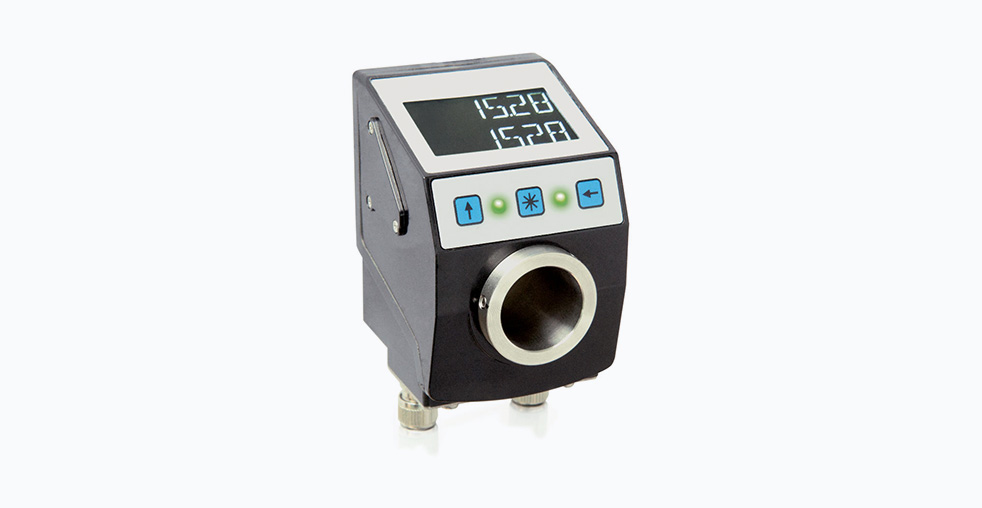

Электронный индикатор положения SIKO AP10

Введение в интеллектуальный индикатор положения SIKO AP10

SIKO AP10 представляет собой электронный индикатор положения, предназначенный для интеграции в системы управления промышленным оборудованием. Основное назначение устройства — преобразование ручных регулировок в автоматизированный и контролируемый процесс смены формата или положения исполнительных органов станков. Принцип его действия основан на точном измерении углового или линейного перемещения с последующей передачей данных в контроллер высшего уровня, что позволяет значительно сократить время переналадки и минимизировать влияние человеческого фактора.

Конструкция и технология измерения

В основе измерительной системы AP10 лежит магнитный абсолютный энкодер, который обеспечивает определение положения без необходимости возврата в нулевую точку после включения питания. Конструктивной особенностью является полый вал из нержавеющей стали диаметром 20 миллиметров, что позволяет осуществлять монтаж непосредственно на регулируемые шпиндели. Для специализированных применений доступна опция с диаметром вала 25,4 миллиметра.

Измерительная система функционирует по принципу сравнения заданного значения позиции с фактически достигнутым. Оба параметра в реальном времени отображаются на двухстрочном жидкокристаллическом дисплее с подсветкой. Для связи с внешними системами управления устройство оснащено цифровыми интерфейсами.

Ключевые функциональные возможности

Система индикации и визуализации

Двухстрочный дисплей обеспечивает одновременное отображение текущего положения и заданного значения. Буквенно-цифровая символика позволяет выводить текстовые сообщения для диагностики неисправностей. Дополнительная световая индикация реализована с помощью двух двухцветных светодиодов, которые визуально сигнализируют о состоянии позиционирования — достижении целевой точки или отклонении от нее. Направление вращения для коррекции положения отображается стрелками на дисплее.

Механическая интеграция и защита

Конструкция устройства обеспечивает полную механическую совместимость с широко распространенным индикатором SIKO DA09S, что позволяет осуществлять модернизацию существующего оборудования без изменения его механической части. Функция петлевого позиционирования обеспечивает компенсацию механического люфта в передаточных механизмах. Степень защиты корпуса IP65 гарантирует устойчивость к воздействию пыли и водяных струй, что определяет возможность применения в пищевой и фармацевтической отраслях промышленности.

Коммуникационные интерфейсы и интеграция

SIKO AP10 поддерживает несколько протоколов связи для интеграции в различные системы автоматизации. Интерфейс IO-Link обеспечивает двусторонний обмен данными по стандартной трехпроводной схеме подключения, что упрощает монтаж и конфигурацию. Для построения распределенных систем несколько устройств могут объединяться в сеть через мастер-устройства IO-Link.

Интерфейс RS485 предоставляет возможность организации многоточечных соединений на большие расстояния. Поддержка протокола CANopen открывает доступ к расширенным функциям управления, включая параметризацию через сервисные объекты и высокоскоростной обмен процессами данными через объекты процессных данных.

Области применения и практическая реализация

Индикатор AP10 находит применение в различных отраслях промышленности, где требуется точное позиционирование и быстрая смена форматов оборудования:

• Упаковочные и полиграфические машины — для точной установки размеров формата;
• Обрабатывающие центры для деревообработки — для позиционирования упоров и направляющих;
• Производственное оборудование в пищевой промышленности — для регулировки рабочих органов;
• Станки для обработки металлов — для компенсации температурных деформаций и механического износа.

Для линейных измерений существует модификация AP10S, которая комплектуется внешним магнитным датчиком линейного положения и обеспечивает точность измерения до ±35 микрометров.

Сравнительный анализ модификаций

Интеграция в современные системы автоматизации

Возможности AP10 по передаче данных делают его совместимым с концепциями Индустрии 4.0. Устройство может передавать не только измерительную информацию, но и служебные данные, такие как серийный номер, версия прошивки, счетчик моточасов и диагностические сообщения. Эта информация может использоваться системами управления для прогнозного технического обслуживания и оптимизации производственных процессов.

При проектировании новых производственных систем использование нескольких индикаторов AP10, объединенных через сеть IO-Link, позволяет создать модульную архитектуру с централизованным управлением, что сокращает затраты на монтаж и упрощает диагностику.

Заключение

Интеллектуальный индикатор положения SIKO AP10 сочетает в себе надежную механическую конструкцию с современными цифровыми технологиями измерения и передачи данных. Устройство обеспечивает точное позиционирование и эффективную интеграцию ручных операций в автоматизированные системы управления, что способствует повышению гибкости и производительности промышленного оборудования в условиях меняющихся производственных задач.
