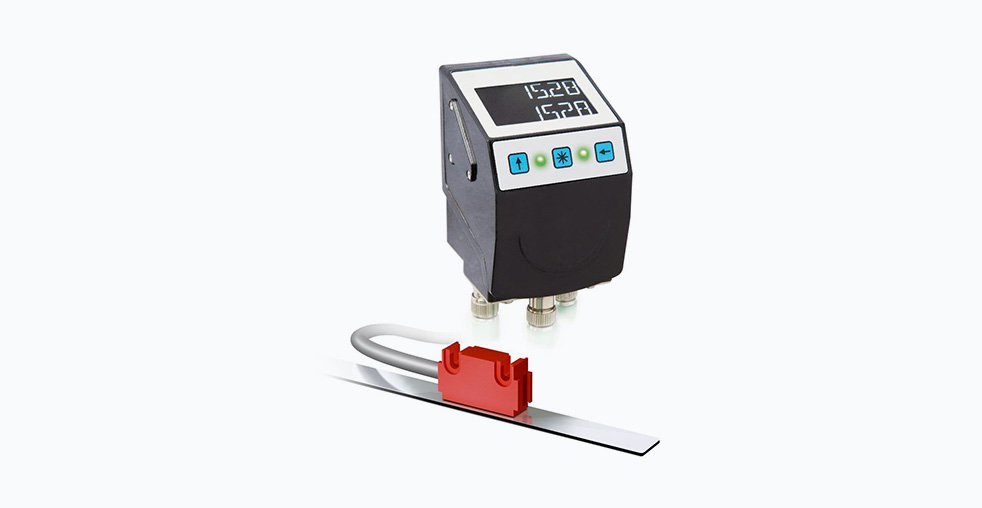

Электронный индикатор положения SIKO AP10S: обзор и технические характеристики
Введение в электронный индикатор положения SIKO AP10S
Электронный индикатор положения SIKO AP10S представляет собой устройство, предназначенное для преобразования ручных регулировочных операций в управляемый технологический процесс с обратной связью. Этот прибор находит применение в различных отраслях промышленности, где требуется точная линейная или угловая настройка оборудования. Основная функция устройства заключается в индикации текущего положения и направлении оператора к требуемой позиции при смене продукта или переналадке производственной линии.
Конструкция AP10S органично сочетает эргономику традиционного ручного шпинделя с цифровыми возможностями современных промышленных систем. Устройство функционирует как интеллектуальный узел между магнитным датчиком положения и контроллером верхнего уровня, обеспечивая точное позиционирование и документирование процесса регулировки.
Принцип работы и конструктивные особенности
Принцип действия AP10S основан на преобразовании механического перемещения в цифровой сигнал. Устройство получает данные от магнитного датчика положения, обрабатывает их и отображает на дисплее, одновременно передавая информацию на верхний уровень управления.
Дисплей и система индикации
Двухстрочный шестиразрядный ЖК-дисплей с 14-сегментными символами высотой 8 миллиметров обеспечивает одновременное отображение заданного и фактического значения положения. Система подсветки с возможностью переключения между красным и белым цветом гарантирует оптимальную читаемость при различных условиях освещения. Два двухцветных светодиода и стрелочные индикаторы на экране визуализируют направление вращения для достижения целевой позиции.
Аппаратные компоненты и эргономика
Модель оснащена тремя программируемыми клавишами, позволяющими выполнять операции сброса, инкрементальных измерений и смещения нулевой точки без использования дополнительных инструментов. Конструкция с полым валом из нержавеющей стали обеспечивает компактный монтаж и возможность использования навесного оборудования, аналогичного применяемому в традиционных механических указателях. Такое решение позволяет модернизировать существующее оборудование без конструктивных изменений станины.
| Параметр | Значение | Дополнительная информация |
|---|---|---|
| Рабочее напряжение | 24 В постоянного тока ±20% | Стандартное промышленное напряжение |
| Потребляемый ток | Приблизительно 30 мА | Низкое энергопотребление |
| Разрешение системы | 720 импульсов на оборот с энкодером GS04 | Возможность свободной конфигурации |
| Точность системы | До ±35 микрометров | При использовании с датчиком MS500H |
| Диапазон измерения | До 14562 оборотов | При использовании с энкодером GS04 |
| Срок службы батареи | Приблизительно 5 лет | Для сохранения абсолютного положения при отключении питания |
| Степень защиты | IP53 / IP65 (опционально) | С присоединенным разъемом |
| Диапазон рабочих температур | От 0 до +60°C | Стабильная работа в промышленных условиях |
| Стойкость к вибрациям | До 100 м/с² | Соответствие промышленным стандартам |
| Стойкость к ударам | До 500 м/с² | Надежность в тяжелых условиях эксплуатации |
Функциональные возможности и преимущества
Система обратной связи и диагностики
AP10S непрерывно отслеживает и учитывает ошибку положения, что позволяет компенсировать механический износ компонентов и предотвращать производственный брак. Информация о статусе позиционирования передается на верхний уровень управления, преобразуя ручную подстройку в контролируемый процесс с возможностью документирования.
Коммуникационные интерфейсы
Устройство поддерживает несколько промышленных интерфейсов связи, включая RS485 с протоколом SIKONETZ5, CANopen и IO-Link. Реализация IO-Link обеспечивает простую интеграцию в модульные машины, преобразуя стандартный дискретный датчик в интеллектуальное устройство с возможностью параметрирования и диагностики. Обмен данными происходит по стандартной трехпроводной сигнальной цепи без необходимости прокладки дополнительных линий связи.
Простота ввода в эксплуатацию и обслуживания
Процедуры калибровки и выравнивания выполняются непосредственно с клавиатуры устройства или через интерфейс связи. Системная команда «Alignment Travel» обеспечивает оптимальную точность при установке нового датчика. Использование ASCII-команд упрощает процесс отладки и диагностики без необходимости применения специализированного программного обеспечения.
Особенности применения и конфигурации
Совместимость с датчиками положения
Модель оптимально работает с магнитными датчиками положения SIKO, включая MS500H для линейных измерений и GS04 для вращательных измерений. Такое сочетание обеспечивает высокую точность и надежность системы позиционирования в различных применениях.
Система подключения и монтажа
Для подключения используются два разъема M8: 4-контактный для шины питания и связи, и 6-контактный для подключения датчика положения. Такое решение обеспечивает простоту коммутации и защиту от неправильного подключения, что особенно важно при частых переналадках оборудования.
Условия эксплуатации
Оборудование предназначено для работы в диапазоне температур от 0 до +60°C и обладает стойкостью к вибрациям и ударным нагрузкам. Степень защиты IP65 позволяет применять AP10S в пищевой, фармацевтической промышленности и производстве напитков, где требуются стойкость к мойке и агрессивным средам.
Сравнительный анализ с аналогичными решениями
При сравнении с продуктами других производителей, таких как Heidenhain с моделями серии MT и Pepperl+Fuchs с устройствами серии VBM, можно отметить следующие особенности:
| Производитель и модель | Коммуникационные интерфейсы | Особенности конструкции | Типичные области применения |
|---|---|---|---|
| SIKO AP10S | RS485, CANopen, IO-Link | Полый вал из нержавеющей стали, программируемые клавиши | Пищевая промышленность, фармацевтика, общее машиностроение |
| Heidenhain MT series | RS422, Ethernet | Высокая точность, специализированные интерфейсы | Прецизионное машиностроение, измерительные системы |
| Pepperl+Fuchs VBM series | ASI, Profibus | Компактные размеры, высокая степень защиты | Автомобильная промышленность, тяжелые условия эксплуатации |
Заключение
Электронный индикатор положения SIKO AP10S представляет собой комплексное решение для повышения надежности, точности и отслеживаемости ручных регулировочных операций. Способность устройства передавать данные о статусе позиционирования и обеспечивать обратную связь делает его важным компонентом в современных промышленных системах, где даже ручные операции должны быть оцифрованы и интегрированы в общую систему управления предприятием. Универсальность применения, прочная конструкция и поддержка современных промышленных интерфейсов обеспечивают устройству широкие возможности использования в различных отраслях промышленности.
