Интеллектуальный индикатор положения SIKO AP20

Обзор интеллектуального индикатора положения SIKO AP20

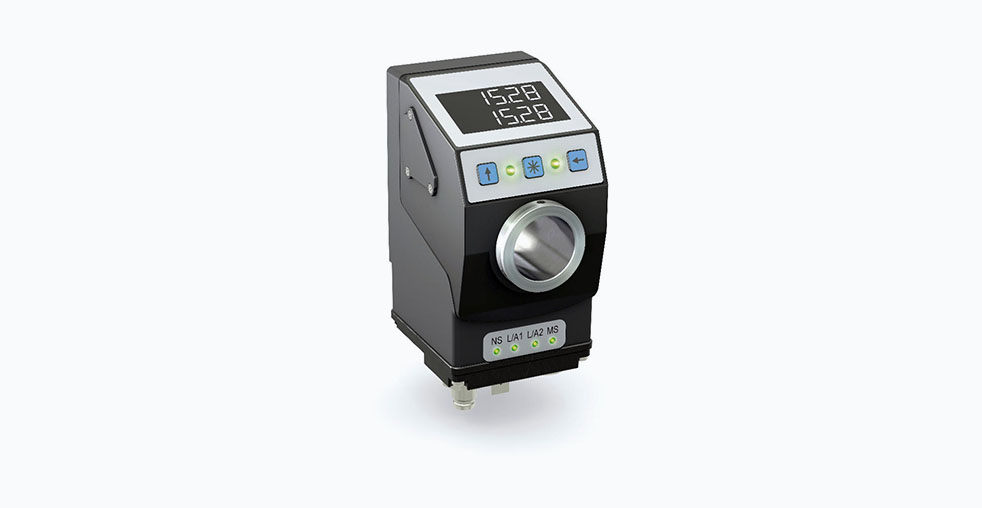

SIKO AP20 представляет собой цифровое устройство ввода и отображения, предназначенное для ручной настройки и позиционирования в составе промышленного оборудования. Данное устройство интегрирует в себе абсолютный многооборотный энкодер с полой осью и современный промышленный сетевой интерфейс, преобразуя ручные регулировки в оцифрованный и контролируемый процесс. Применение AP20 способствует повышению точности и надежности операций, что особенно важно в рамках концепций автоматизированного производства, где даже ручные операции требуют интеграции в общую систему управления.

Принцип действия и конструктивные особенности

Основой измерительной системы AP20 является магнитная сканирующая технология, которая обеспечивает высокую надежность и долговечность в условиях производственной эксплуатации. В отличие от оптических энкодеров, магнитный сенсорный блок обладает повышенной устойчивостью к загрязнениям, вибрациям и перепадам температур.

Конструктивной особенностью устройства является полый вал из нержавеющей стали стандартным диаметром 20 миллиметров. Также доступна опция с диаметром вала 25,4 миллиметра. Такое решение обеспечивает простую интеграцию в существующие регулировочные шпиндели без необходимости существенных изменений конструкции. Прямая механическая связь исключает использование дополнительных передаточных механизмов и связанные с ними погрешности позиционирования.

Абсолютный принцип измерения означает, что устройство сохраняет информацию о текущем положении даже после отключения питания. При включении питания AP20 немедленно выдает корректное значение текущего положения без необходимости выполнения процедуры поиска референтной точки, что существенно сокращает время переналадки технологического оборудования.

Ключевые технические характеристики

SIKO AP20 обладает набором характеристик, которые определяют его применение в современных промышленных системах.

Промышленные сетевые интерфейсы

Устройство поддерживает основные промышленные Ethernet-протоколы, включая Profinet, Ethernet/IP, EtherCAT и Powerlink. Наличие встроенных интерфейсов отличает AP20 от более простых моделей позиционных индикаторов, которые требуют использования дополнительных конвертеров для подключения к промышленным сетям.

Прямая сетевая интеграция позволяет устройству функционировать как полноправный сетевой узел, что исключает необходимость в дополнительных шлюзах и сокращает количество компонентов в системе управления. Конструкция включает двойные порты M12-D с кодированными разъемами, что позволяет организовывать линейную топологию подключения, экономя пространство в шкафу управления по сравнению со звездообразной коммутацией.

Эргономика и управление

Устройство спроектировано с учетом удобства оператора. Двухстрочный жидкокристаллический дисплей с подсветкой одновременно отображает целевую позицию и текущее фактическое положение. Встроенное выравнивание текста обеспечивает комфортную читаемость информации в различных условиях освещенности.

Двухцветные светодиодные индикаторы состояния не только отображают статус достижения позиции, но и визуально указывают направление вращения, необходимое для достижения целевой позиции. Это решение минимизирует вероятность ошибок оператора при выполнении регулировок.

Интеграция в промышленные системы

AP20 соответствует современным требованиям цифровизации производства. Устройство оснащено электронной идентификационной таблицей, содержащей информацию о типе устройства, серийном номере и версии прошивки, что обеспечивает его однозначную идентификацию в сети. Передача комплексных диагностических параметров позволяет осуществлять мониторинг состояния устройства и технологического процесса.

Области применения

Благодаря компактным размерам 48 × 88 × 61 миллиметр и высокой степени защиты корпуса AP20 находит применение в различных отраслях промышленности.

• Упаковочное и полиграфическое оборудование: обеспечение точного позиционирования при смене форматов продукции
• Деревообрабатывающие станки: настройка упоров и позиционирование режущих инструментов в условиях повышенной запыленности
• Пищевая и фармацевтическая промышленность: применение в условиях жестких гигиенических требований благодаря материалу корпуса и высокой степени защиты
• Автоматизированные производственные линии: ручные регулировки и позиционирование вспомогательных механизмов

Сравнительные характеристики

SIKO AP20 является частью семейства позиционных индикаторов компании SIKO. В сравнении с предыдущими моделями, такими как AP10 и DA09S, AP20 предлагает расширенную функциональность благодаря встроенным сетевым интерфейсам и усовершенствованному пользовательскому интерфейсу.

Совместимость и модернизация

Производитель обеспечил полную механическую совместимость AP20 с предыдущими поколениями индикаторов положения, включая модели DA09S и AP10. Это означает, что при модернизации оборудования не требуется изменять конструкцию рамы машины или регулировочного узла. Замена устаревшего устройства на AP20 позволяет получить преимущества современных интерфейсов без дополнительных механических работ.

Заключение

SIKO AP20 представляет собой развитие концепции позиционных индикаторов, трансформируя их из простых устройств визуализации в интеллектуальные сетевые компоненты. Основные преимущества устройства заключаются в снижении системной сложности благодаря прямым промышленным интерфейсам, повышении надежности технологического процесса за счет абсолютных измерений и магнитного принципа работы, а также сокращении времени переналадки оборудования благодаря интуитивной индикации. Устройство может рассматриваться как компонент для повышения гибкости и эффективности производственных систем.
