Электронный индикатор положения SIKO AP20S: технические характеристики и применение

Введение в электронный индикатор положения SIKO AP20S

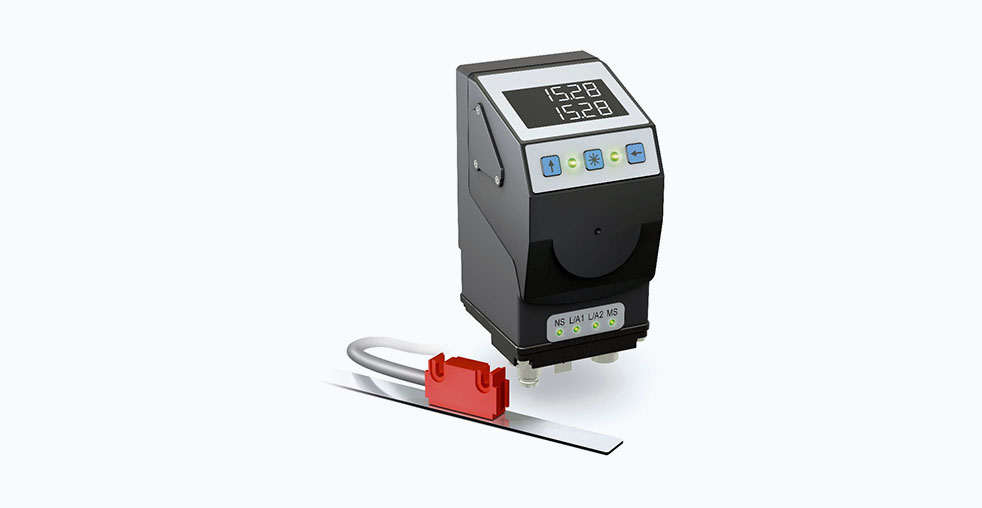

Электронный индикатор положения SIKO AP20S представляет собой специализированное устройство, предназначенное для контроля и визуализации положения исполнительных механизмов в промышленном оборудовании. Основная задача прибора заключается в обеспечении точного позиционирования и упрощении процедур переналадки производственных линий. Устройство находит применение в условиях гибкого производства, где регулярная смена продуктовых линеек или форматов выпускаемой продукции требует оперативной корректировки параметров оборудования.

Принцип действия и технологические основы

Функционирование индикатора AP20S базируется на принципе бесконтактного магнитного измерения положения. В отличие от механических энкодеров, где происходит физический контакт измерительных элементов, данная система использует внешние магнитные датчики — линейный MS500H или ротационный GS04. Магнитный датчик формирует электромагнитное поле, изменения которого точно фиксируются при перемещении контролируемого объекта. Эта технология исключает механический износ компонентов системы и обеспечивает стабильность характеристик на протяжении всего срока эксплуатации.

Обработка сигналов от датчиков осуществляется встроенным процессором, который преобразует полученные данные в цифровые значения, отображаемые на дисплее устройства и передаваемые через промышленные сетевые интерфейсы в систему управления.

Области применения в промышленности

Благодаря универсальности конструкции и широкому диапазону измерений, AP20S используется в различных отраслях промышленного производства:

• Упаковочные и фасовочные автоматы, где требуется точное позиционирование дозирующих механизмов и транспортировочных систем
• Деревообрабатывающие станки и обрабатывающие центры для контроля перемещения режущих инструментов и позиционирования заготовок
• Полиграфическое оборудование, обеспечивающее точное совмещение цветов и регистрацию печатных материалов
• Производственные линии пищевой и фармацевтической промышленности, где важны гигиенические требования и устойчивость к агрессивным средам
• Автоматизированные складские системы и роботизированные комплексы

Детальный анализ технических характеристик

Электрические параметры и интерфейсы

Индикатор AP20S спроектирован для работы в стандартных промышленных сетях электропитания. Устройство поддерживает напряжение 24 В постоянного тока с допустимым отклонением ±20%. В конструкцию встроена защита от переполюсовки питания, что предотвращает повреждение электронных компонентов при ошибочном подключении. Потребляемая мощность устройства составляет примерно 2,4 Вт, что соответствует току 100 мА при номинальном напряжении.

Для интеграции в автоматизированные системы управления индикатор поддерживает основные промышленные сетевые протоколы: PROFINET, Ethernet/IP, EtherCAT и POWERLINK. Подключение к сетям осуществляется через два разъема типа M12 с 4 контактами, что позволяет организовывать линейную топологию соединения устройств без необходимости применения дополнительных коммутационных компонентов.

Параметры точности и измерения

Точность системы позиционирования зависит от типа используемого датчика. При работе с линейным магнитным датчиком MS500H точность отображения положения достигает 0,01 мм, при этом системная погрешность не превышает ±35 мкм. Для ротационных измерений с датчиком GS04 разрешение составляет 720 импульсов на один полный оборот.

Диапазон измеряемых перемещений охватывает расстояния до ±10485 метров для линейных перемещений и до 233016 полных оборотов для вращательного движения. Такие широкие пределы измерений позволяют использовать устройство как в компактных механизмах с ограниченным ходом, так и в протяженных транспортных системах.

Конструктивное исполнение и условия эксплуатации

Корпус индикатора выполнен из ударопрочного технического пластика черного цвета. Масса устройства составляет примерно 200 грамм, а габаритные размеры (48×88×61 мм) позволяют устанавливать его в ограниченном пространстве промышленных шкафов управления и на подвижных узлах оборудования.

Эксплуатационные характеристики включают рабочий температурный диапазон от 0°C до +60°C, что покрывает большинство условий промышленных предприятий. Степень защиты от внешних воздействий соответствует стандарту IP53, при этом доступна опция IP65 для применения в условиях повышенной запыленности и влажности.

Сравнительный анализ с аналогичными устройствами

Для понимания позиционирования AP20S на рынке промышленной автоматизации полезно рассмотреть его ключевые характеристики в сравнении с другими решениями аналогичного класса.

Как демонстрирует таблица, AP20S предлагает более высокую точность измерений по сравнению с некоторыми аналогами, при этом сохраняя широкую поддержку промышленных сетевых протоколов. Магнитная технология измерения обеспечивает компромисс между точностью, надежностью и стоимостью системы.

Особенности конструкции и функциональности

Система визуализации и индикации

Индикатор оснащен двухстрочным жидкокристаллическим дисплеем с подсветкой, обеспечивающим хорошую читаемость в условиях различной освещенности производственных помещений. Высота символов составляет примерно 8 мм, что позволяет оператору считывать информацию с расстояния нескольких метров.

Дополнительная светодиодная индикация реализована с использованием двухцветных светодиодов (красный/зеленый), которые отображают статус позиционирования: зеленый цвет указывает на достижение целевой позиции, красный — на отклонение от заданного значения. Направление необходимой корректировки положения отображается миганием соответствующих светодиодов.

Аспекты интеграции в промышленные системы

Конструкция AP20S предусматривает механическую совместимость с индикаторами положения серий DA09S и AP10, что упрощает процесс модернизации существующего оборудования без необходимости изменения посадочных мест и крепежных элементов.

Для подключения датчиков положения используются разъемы типа M8: 4-контактный для питания и измерительных сигналов, 6-контактный для дополнительных функций. Такое решение обеспечивает надежность соединений в условиях вибрации и упрощает процедуры технического обслуживания.

Надежность в условиях промышленной эксплуатации

Устройство демонстрирует устойчивость к механическим воздействиям, соответствующим требованиям промышленных стандартов. Виброустойчивость составляет 100 м/с² в диапазоне частот 5-150 Гц, а устойчивость к ударным нагрузкам — 500 м/с² при длительности импульса 11 мс.

Соответствие стандартам электромагнитной совместимости EN 61326-1 гарантирует стабильную работу в условиях промышленных электромагнитных помех. Магнитная технология измерения обеспечивает невосприимчивость к загрязнениям, таким как пыль, стружка и масляные аэрозоли, характерные для производственной среды.

Рекомендации по выбору и применению

При проектировании систем позиционирования с использованием AP20S следует учитывать следующие аспекты:

• Для линейных измерений с высокой точностью рекомендуется применение в комбинации с магнитным датчиком MS500H, который обеспечивает минимальную системную погрешность
• При измерении угловых перемещений оптимальным является использование ротационного датчика GS04, который монтируется на полый вал диаметром до 20 мм
• Для достижения степени защиты IP65 необходимо применение соответствующих ответных разъемов с требуемым классом герметичности
• При работе в условиях сильных электромагнитных помех рекомендуется экранирование кабельных линий и соблюдение требований по монтажу, указанных в технической документации
• Для обеспечения максимальной точности измерений следует минимизировать люфты в механической системе, к которой присоединяется датчик положения

Заключение

Электронный индикатор положения SIKO AP20S представляет собой комплексное решение для задач точного позиционирования в современных промышленных системах. Сочетание магнитной технологии измерения, многофункционального дисплея с интуитивной индикацией и поддержки основных промышленных сетевых протоколов делает устройство универсальным компонентом автоматизированных систем управления.

Технические характеристики устройства, включая высокую точность измерений, широкий диапазон рабочих условий и надежную конструкцию, соответствуют требованиям современных производств, ориентированных на гибкость и эффективность. Совместимость с различными типами датчиков положения и возможность интеграции в разнородные системы управления расширяют область применения индикатора в различных отраслях промышленности.
