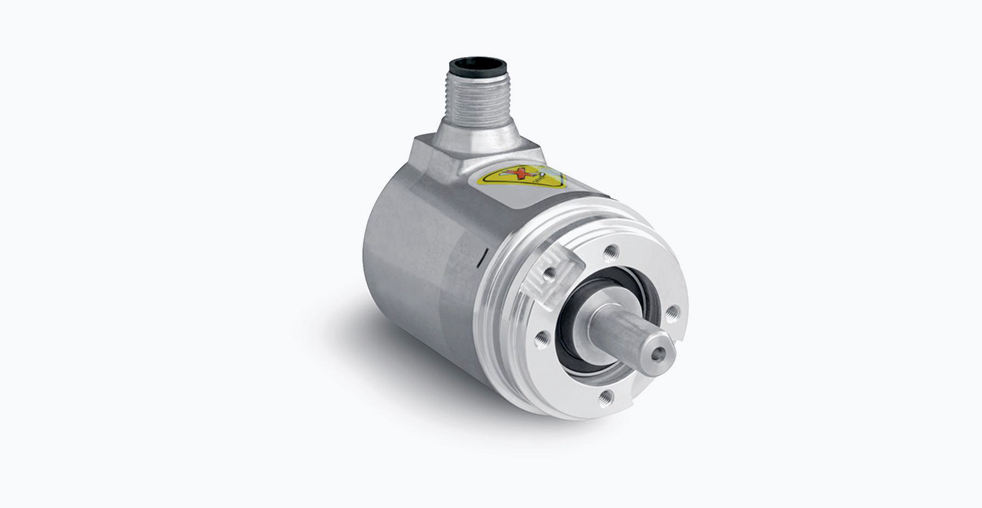

Абсолютный энкодер SIKO AV3650M: технические характеристики и применение
Абсолютный энкодер SIKO AV3650M представляет собой компактное измерительное устройство, предназначенное для точного определения углового положения вала в промышленных системах автоматизации. Принцип его действия основан на бесконтактном магнитном считывании, что обеспечивает высокую надёжность и долговечность. Устройство находит применение в робототехнике, станкостроении, транспортных системах и упаковочном оборудовании, где требуются точное позиционирование и устойчивость к сложным условиям эксплуатации.
Технология магнитного измерения
В основе работы энкодера AV3650M лежит магнитный принцип измерения, который кардинально отличается от оптических технологий. Магнитный датчик считывает положение вала без механического контакта, что исключает износ компонентов. Данная технология обеспечивает повышенную устойчивость к вибрациям, загрязнениям, влаге и конденсату, что особенно важно при работе в неблагоприятных промышленных условиях.
Многооборотный функционал и энергонезависимая память
Конструктивной особенностью модели AV3650M является многооборотный функционал, реализованный без применения батарей или механических редукторов. Внутренняя электронная схема самостоятельно отслеживает и запоминает количество совершённых оборотов. Эта информация сохраняется в энергонезависимой памяти даже после полного отключения питания. При повторном включении оборудования энкодер мгновенно восстанавливает данные о положении вала, исключая необходимость выполнения процедуры инициализации.
Основные технические параметры
Энкодер SIKO AV3650M — это абсолютный магнитный датчик с возможностью как одно-, так и многооборотного измерения. Его корпус диаметром 36 мм делает его оптимальным решением для применений с ограниченным монтажным пространством.
- Тип датчика: абсолютный магнитный энкодер
- Диаметр корпуса: 36 мм
- Тип вала: сплошной вал
- Выходные интерфейсы: аналоговый сигнал (ток 4-20 мА или напряжение 0-10 В), CAN, IO-Link, SSI
- Класс защиты: IP67
- Рабочий температурный диапазон: от -40°C до +85°C
- Степень защиты от вибраций: соответствует стандартам для промышленного оборудования
Сравнение моделей серии 3650M
В продуктовой линейке SIKO серии 3650M представлены несколько моделей, ориентированных на разные задачи и интерфейсы подключения. Сравнительные характеристики позволяют выбрать оптимальное решение для конкретных применений.
| Модель | Тип вала | Выходные сигналы | Ключевые особенности |
|---|---|---|---|
| AV3650M | Сплошной вал | Аналоговый, CAN, IO-Link, SSI | Универсальность интерфейсов, компактность |
| AH3650M | Полая ось | Аналоговый (ток/напряжение) | Быстрый и простой монтаж |
| WH3650M | Полая ось | IO-Link, SSI | Интеграция в промышленные сети |
Функциональные возможности
Программируемые аналоговые выходы
Функция обучения аналоговых выходов позволяет настраивать диапазон измерения под конкретную задачу. Это означает, что токовый или вольтовый выход можно запрограммировать на любой необходимый диапазон, обеспечивая максимальную гибкость при интеграции в существующие системы управления.
Устойчивость к экстремальным условиям
Расширенный температурный диапазон от -40°C до +85°C позволяет использовать энкодер в неотапливаемых помещениях, холодильных камерах или рядом с тепловыделяющим оборудованием. Это исключает необходимость установки дополнительных систем термостабилизации, что упрощает конструкцию и снижает общую стоимость владения.
Многообразие интерфейсов связи
Наличие различных интерфейсов в AV3650M является ключевым преимуществом для современных промышленных систем. Инженер может выбрать наиболее подходящий протокол связи для конкретной задачи:
- Аналоговый интерфейс для простого подключения к стандартным программируемым логическим контроллерам
- CAN для автомобильных и транспортных применений
- IO-Link для интеграции в промышленные сети
- SSI для высокоскоростной и помехозащищённой передачи данных на значительные расстояния
Особенности конструкции и монтажа
Модель со сплошным валом AV3650M обеспечивает более жёсткое соединение и точную передачу вращения по сравнению с моделями с полой осью. Это особенно важно в применениях с высокими динамическими нагрузками, где требуется минимальный люфт и высокая повторяемость позиционирования. Конструкция вала предусматривает использование соединительных муфт для передачи вращения.
Области применения
Энкодер SIKO AV3650M используется в различных отраслях промышленности:
- Робототехника и манипуляторы: точное определение углов поворота в сочленениях промышленных роботов
- Поворотные механизмы: управление позиционированием поворотных столов, кранов и антенн
- Транспортные системы: контроль положения конвейеров, подъёмных механизмов и автоматизированных транспортных средств
- Упаковочное оборудование: синхронизация валов в сложных кинематических схемах упаковочных машин
- Станкостроение: измерение положения шпинделей и подающих механизмов
Критерии выбора модели
При выборе между моделями серии 3650M следует учитывать несколько ключевых факторов:
- Тип вала: сплошной вал в модели AV3650M обеспечивает жёсткое соединение, тогда как полая ось в моделях AH3650M и WH3650M позволяет осуществить быстрый монтаж
- Интерфейс связи: аналоговые выходы подходят для простых задач, тогда как цифровые интерфейсы необходимы для сложных систем с сетевым взаимодействием
- Требования к точности: все модели серии обеспечивают высокую точность измерения, достаточную для большинства промышленных применений
- Условия эксплуатации: все модели серии имеют одинаково высокую степень защиты IP67 и широкий температурный диапазон
Сравнение с продукцией других производителей
На рынке промышленных энкодеров продукция SIKO конкурирует с устройствами таких производителей, как Pepperl+Fuchs, Turck и Baumer. Энкодеры Pepperl+Fuchs часто используют аналогичные магнитные технологии, но могут отличаться набором интерфейсов. Продукция Turck известна своими решениями для взрывоопасных сред, тогда как Baumer предлагает широкий выбор оптических энкодеров высокой точности. Модель AV3650M занимает нишу компактных многофункциональных устройств с универсальным набором интерфейсов.
Заключение
SIKO AV3650M представляет собой сбалансированное решение для задач точного позиционирования в условиях современных промышленных предприятий. Сочетание магнитной технологии, многооборотности без батареи, компактных размеров и разнообразия интерфейсов делает этот энкодер универсальным инструментом в арсенале инженера-автоматизатора. Устройство демонстрирует оптимальное соотношение функциональности и стоимости, предлагая надёжность и точность, необходимые для ответственных применений. В условиях, где отказоустойчивость и точность определяют эффективность всего производственного процесса, AV3650M становится важным компонентом системы, обеспечивающим стабильность и предсказуемость технологических операций.
