Цифровой индикатор положения SIKO DA02: особенности и применение

Цифровой индикатор положения SIKO DA02: технические особенности и применение

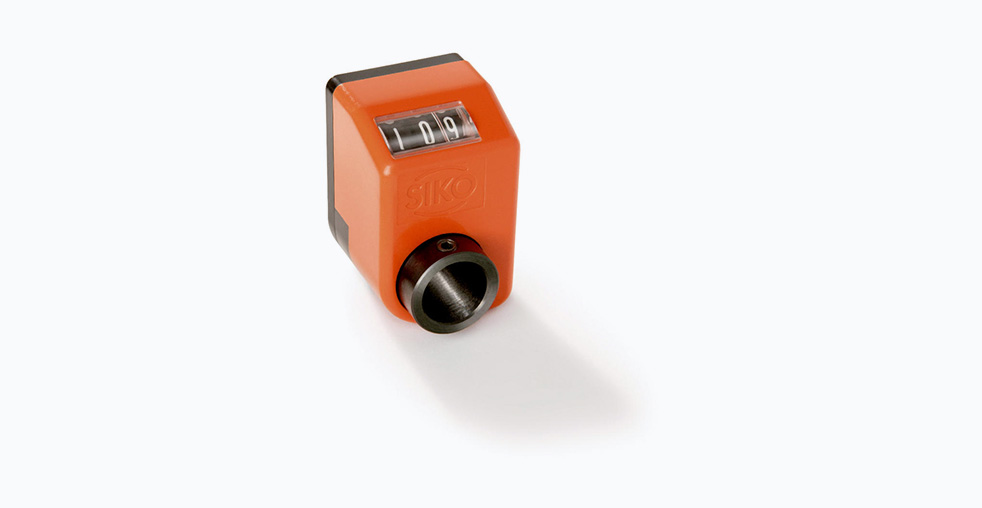

SIKO DA02 представляет собой ультракомпактный цифровой индикатор положения, предназначенный для точного измерения углового и линейного перемещения в условиях ограниченного пространства. Прибор находит применение в различных отраслях промышленности, включая станкостроение, робототехнику, производство упаковочного и текстильного оборудования, а также в измерительных системах специального назначения.

Принцип работы устройства основан на механическом преобразовании вращательного движения в цифровые показания. Вращение измерительного вала через червячную передачу преобразуется в электрические сигналы, которые обрабатываются электронной схемой и отображаются на цифровом дисплее. Конструкция с полым валом позволяет устанавливать индикатор непосредственно на вал механизма, обеспечивая прямые измерения без дополнительных преобразователей.

Конструктивные особенности и технические характеристики

Ключевой особенностью индикатора DA02 является его минимальное межосевое расстояние всего 19 мм, что делает его оптимальным решением для модернизации существующего оборудования, где пространство для установки измерительной аппаратуры строго ограничено. Стандартный диаметр полого вала составляет 10 мм, что соответствует распространенным размерам валов в промышленном оборудовании.

Корпус устройства изготовлен из усиленного полиамида — прочного пластикового материала, обладающего хорошими механическими характеристиками и стойкостью к типичным промышленным воздействиям. Масса прибора составляет приблизительно 20 грамм, что позволяет использовать его в мобильных и портативных системах без значительного увеличения общей массы конструкции.

Функциональные возможности и настройки

Индикатор DA02 предлагает широкие возможности настройки под конкретные задачи. Одной из важнейших характеристик является значение шага, которое определяет величину отображаемого значения после одного полного оборота вала. Этот параметр напрямую влияет на максимальную допустимую скорость вращения вала. Например, при шаге 1.0 мм/оборот максимальная скорость составляет 1500 об/мин, тогда как для шага 10.0 мм/оборот — 150 об/мин.

Производитель предусмотрел несколько вариантов программируемых параметров:

• Положение десятичной точки: позволяет установить отображение значений в форматах 000, 00.0 или 0.00
• Направление счета: индикатор можно настроить для увеличения показаний как по часовой, так и против часовой стрелки
• Единицы измерения: прибор поддерживает отображение значений как в миллиметрах, так и в дюймах

Варианты исполнения и монтажные опции

SIKO предлагает различные варианты исполнения DA02 для адаптации прибора к конкретным условиям эксплуатации. Помимо стандартного полого вала, доступна опция VA10 — приводной вал из нержавеющей стали, который обеспечивает повышенную коррозионную стойкость в условиях повышенной влажности или при работе с агрессивными средами.

Для работы с валами меньшего диаметра предусмотрены переходные втулки типов RH6, RH7 и RH8. Это расширяет область применения индикатора и позволяет использовать его с различными типами оборудования без необходимости конструктивных изменений.

Индикатор доступен в двух цветовых вариантах корпуса: оранжевый (RAL 2004) и черный (RAL 9005), что позволяет визуально интегрировать прибор в цветовую схему оборудования. Монтаж устройства возможен в нескольких предопределенных положениях (02, 04, 06, 07), что предоставляет инженеру-конструктору дополнительную свободу при компоновке узла.

Рекомендации по выбору и применению

При выборе индикатора DA02 для конкретной задачи рекомендуется учитывать следующие факторы:

1. Габаритные ограничения: необходимо убедиться, что монтажное пространство допускает межосевое расстояние 19 мм и позволяет разместить корпус прибора
2. Кинематические параметры: исходя из требуемого диапазона измерений и рабочих скоростей следует подобрать оптимальное значение шага из предлагаемого ряда (7/5, 10, 12/5, 15, 17/5, 20, 25, 30, 40, 50, 60, 80, 100)
3. Условия эксплуатации: при наличии вибраций, повышенной влажности или требований к химической стойкости следует рассмотреть опцию вала из нержавеющей стали
4. Требования к отображению данных: необходимо определить оптимальное положение десятичной точки и направление счета

Окончательный код заказа формируется по схеме DA02-A-B-C-D-E-F, где каждая буква соответствует выбранной опции. Такой подход гарантирует получение прибора, точно соответствующего техническим условиям конкретного применения.

SIKO DA02 представляет собой сбалансированное решение для задач точного измерения положения в условиях жестких пространственных ограничений. Его конструкция демонстрирует продуманный подход к миниатюризации измерительных приборов без компромиссов в отношении функциональности и надежности.
