Цифровой индикатор положения SIKO DA08: технические характеристики и применение

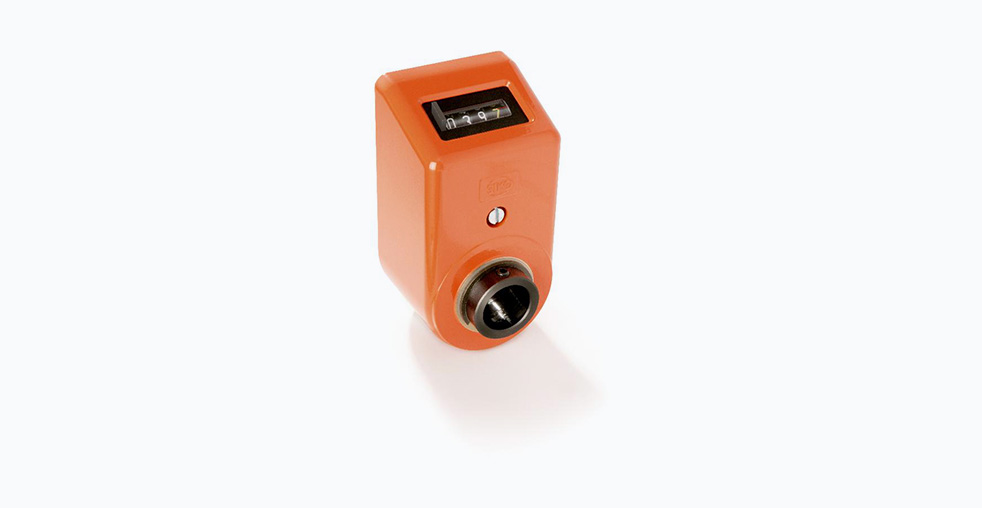

Цифровой индикатор положения SIKO DA08 представляет собой прецизионный измерительный прибор, предназначенный для контроля линейных и угловых перемещений в различных промышленных системах. Устройство относится к классу механических счетчиков с цифровым отсчетом и характеризуется наличием полого вала, что упрощает его интеграцию в существующие кинематические схемы. Принцип действия прибора основан на преобразовании вращательного движения механического элемента, пропущенного через вал, в цифровые показания на жидкокристаллическом дисплее. Конструктивная особенность в виде сквозного отверстия позволяет монтировать устройство непосредственно на валы оборудования без необходимости сложных переходных элементов.

Конструкция и принцип функционирования

Основу конструкции индикатора составляет прочный корпус, внутри которого расположен механизм преобразования вращения. Полый вал, доступный в нескольких стандартных диаметрах, свободно вращается на подшипниках, обеспечивая точную передачу движения. Вращательное движение вала через редукторную систему передается на счетный механизм, который отображает значение на цифровом дисплее. Гибкость системы отображения позволяет программировать шаг измерения в диапазоне от 1,0 до 10,0 миллиметров на оборот, что определяет значение, отображаемое после первого полного оборота вала. Эта особенность делает прибор универсальным решением для задач с различными метрическими требованиями.

Детальные технические характеристики

Конструктивные параметры

• Материал корпуса: цинковое микролитье
• Диаметр полого вала: 19, 20, 25 или 35 миллиметров
• Опциональное исполнение: нержавеющая сталь для агрессивных сред
• Цифровой дисплей: 4 или 5 разрядов с высотой символов 4,5 миллиметра
• Степень защиты: IP65 (защита от пыли и струй воды)

Эксплуатационные характеристики

• Рабочий температурный диапазон: от 0 до +80 градусов Цельсия
• Масса устройства: 0,7 килограмма
• Максимальная скорость вращения: обратно пропорциональна шагу измерения
• Механический ресурс: не менее 1 миллиона оборотов

Система конфигурирования и модификации

Индикатор положения DA08 предлагает расширенные возможности адаптации к конкретным производственным требованиям через систему кодирования конфигурации. Эта система позволяет выбрать оптимальное сочетание параметров при заказе оборудования.

Адаптация к различным условиям эксплуатации

Для работы с валами нестандартных диаметров производитель предлагает систему редукционных втулок, которые расширяют функциональные возможности устройства. В комплект поставки могут входить переходные элементы типов RH8, RH10, R12, R14, R16 и R18, позволяющие адаптировать стандартный диаметр полого вала под конкретные технические требования. Это решение исключает необходимость конструктивных доработок основного оборудования и обеспечивает универсальность применения измерительной системы.

Функциональные возможности и управление

Индикатор положения DA08 оснащен пользовательскими функциями, которые упрощают эксплуатацию и обслуживание. Функция реверсивного направления счета позволяет изменять алгоритм работы счетного механизма в зависимости от направления вращения вала. Опция обнуления показаний обеспечивает возможность установки начальной точки отсчета в любой позиции, что особенно важно при выполнении калибровочных работ. Интегрированный зажимной рычаг различных конфигураций обеспечивает надежную фиксацию прибора в рабочем положении после выполнения необходимых регулировок.

Сравнительный анализ с аналогами

На рынке промышленных измерительных приборов индикатор положения SIKO DA08 занимает специфическую нишу механических счетчиков с цифровым отсчетом. В сравнении с электронными энкодерами, такими как Heidenhain RÖD 800 или Pepperl+Fuchs ML100, DA08 предлагает более простую конструкцию без необходимости подключения внешнего питания и сложной электронной обработки сигналов. По сравнению с полностью механическими счетчиками, например, продукции Trumeter, модель DA08 обеспечивает более высокую точность отсчета и удобство считывания показаний благодаря цифровому дисплею. Каждое из решений имеет свои оптимальные области применения, определяемые требованиями к точности, надежности и сложности системы.

Области промышленного применения

Благодаря своей надежности и точности, индикатор положения DA08 находит применение в различных отраслях промышленности. В станкостроении устройство используется для контроля перемещения суппортов, рабочих столов и шпинделей. В подъемно-транспортном оборудовании прибор применяется для определения положения грузозахватных механизмов и ограничения рабочих ходов. На производственных линиях индикатор обеспечивает точное позиционирование изделий на конвейерных системах. В специальном машиностроении устройство интегрируется в испытательные стенды и измерительные комплексы, где требуется надежное измерение перемещений без сложной электронной инфраструктуры.

Рекомендации по выбору и эксплуатации

При выборе конфигурации индикатора положения DA08 следует учитывать не только текущие технологические задачи, но и потенциальные изменения в производственном процессе. Для работы в условиях повышенной влажности или агрессивных химических сред рекомендуется выбирать вариант с полым валом из нержавеющей стали. Важно обращать внимание на соответствие максимальной скорости вращения вала выбранному шагу измерения, так как превышение рекомендуемых значений может привести к погрешностям в измерениях и сокращению срока службы прибора. При монтаже следует обеспечить соосность вала оборудования с полым валом индикатора для минимизации паразитных биений и обеспечения точности измерений.

Перспективы развития технологии

Индикатор положения SIKO DA08 демонстрирует сохранение актуальности механических измерительных решений в современной промышленности. Несмотря на активное развитие электронных и оптических систем измерения, механические счетчики с цифровым отсчетом продолжают использоваться в приложениях, где важны надежность, простота эксплуатации и независимость от внешних источников питания. Конструкция прибора оптимальна для применений, где не требуется сверхвысокая точность электронных систем, но важны безотказность, стойкость к вибрациям и простота интеграции в существующие промышленные системы.
