Цифровой индикатор положения SIKO DA10

Введение в цифровой индикатор положения SIKO DA10

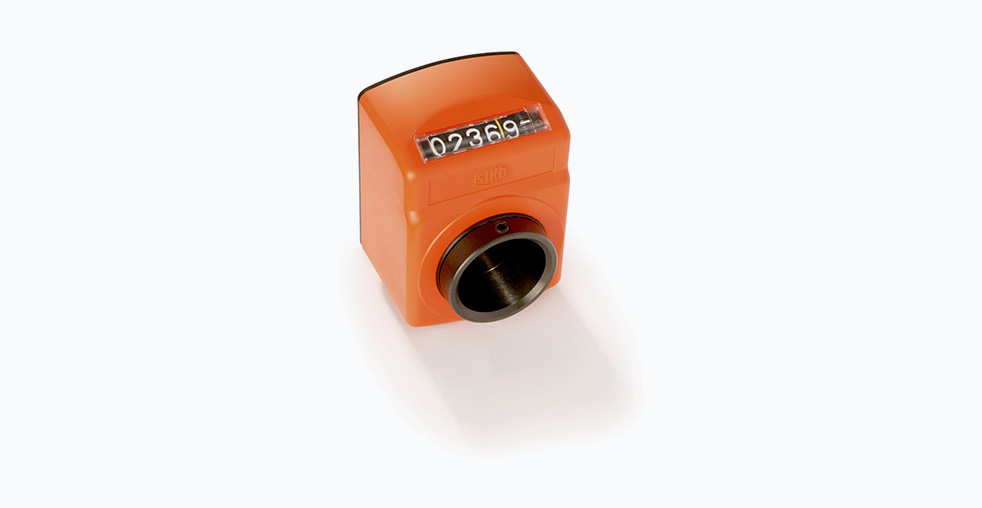

Цифровой индикатор положения SIKO DA10 представляет собой специализированное устройство, предназначенное для точного измерения линейных перемещений в различных промышленных условиях. Принцип его действия основан на преобразовании вращательного движения вала в цифровые показания линейного перемещения, что позволяет оперативно контролировать положение узлов и механизмов. Устройство находит применение в станкостроении, автоматизации производственных линий, управлении подъемными механизмами и других областях, где требуется надежная и легко считываемая информация о линейном перемещении.

Конструктивные особенности и техническое исполнение

Конструкция DA10 разработана с учетом требований промышленной эксплуатации, сочетая в себе прочность и функциональность.

Полая ось увеличенного диаметра позволяет непосредственно устанавливать устройство на валы диаметром до 30 мм, что исключает необходимость использования дополнительных редукторов или адаптеров в большинстве стандартных применений. Для валов меньшего диаметра доступны редукционные втулки серий RH10-RH25, обеспечивающие плотную посадку и точную передачу вращения.

Система считывания и отображения информации включает пятидекадный счетчик с функцией увеличения, обеспечивающий комфортное считывание показаний даже в условиях недостаточной освещенности. Высота цифр составляет примерно 7 мм, что делает дисплей хорошо читаемым с различных расстояний. Положение десятичной точки программируется под различные единицы измерения и шаги, повышая универсальность применения устройства.

Корпус устройства выполнен из полиамида, что обеспечивает легкость и стойкость к воздействию промышленных сред. Опционально ведущий вал может быть выполнен из нержавеющей стали для повышенной коррозионной стойкости в агрессивных средах. Осевое уплотнение обеспечивает защиту от пыли и брызг, увеличивая срок службы устройства в сложных условиях эксплуатации.

Ключевые технические параметры

В следующей таблице представлены основные эксплуатационные характеристики индикатора DA10:

Программируемые параметры и настройки

Гибкость настройки DA10 под конкретную задачу является одним из его ключевых преимуществ. Устройство позволяет программировать различные параметры в соответствии с требованиями применения.

Шаг измерения стандартно доступен в диапазоне от 1.0 до 10.0 мм. Для нестандартных шагов, таких как 1.75 мм, 2.5 мм и другие, предусмотрена возможность специального заказа. Выбор шага измерения напрямую влияет на максимальную допустимую скорость вращения: при шаге 1.0 мм максимальные обороты составляют 1500 об/мин, тогда как для шага 5.0 мм допустимо только 300 об/мин.

Направление счета настраивается под вращение по часовой или против часовой стрелки, что позволяет адаптировать устройство под различные кинематические схемы. Конфигурация уплотнения предусматривает возможность заказа устройства с осевым уплотнением или без него для различных условий эксплуатации.

Модификации и варианты исполнения

SIKO DA10 доступен в нескольких модификациях, предназначенных для различных условий применения. Длина полого вала варьируется между коротким и длинным исполнением, что важно при проектировании монтажного пространства и интеграции устройства в существующие системы.

Доступны различные варианты материалов ведущего вала: стандартное исполнение из стали и опциональное из нержавеющей стали для повышенной коррозионной стойкости. Конфигурация уплотнения также может варьироваться в зависимости от требований к защите от внешних воздействий.

Сравнение с аналогами

При сравнении SIKO DA10 с аналогичными устройствами других производителей можно отметить следующие особенности. Устройства некоторых брендов обычно предлагают расширенные возможности интерфейсов связи, в то время как SIKO DA10 фокусируется на простоте использования и надежности в стандартных промышленных применениях. Продукция других производителей часто отличается высокой точностью измерений, однако SIKO DA10 обеспечивает оптимальное соотношение точности и устойчивости к жестким условиям эксплуатации.

Рекомендации по выбору и применению

При выборе индикатора DA10 для конкретной задачи следует учитывать несколько ключевых факторов. Определение шага измерения и положения десятичной точки является критически важным, поскольку эти параметры влияют на максимальную допустимую скорость вращения и точность измерений. Выбор длины полого вала должен соответствовать требованиям монтажного пространства и особенностям кинематической схемы оборудования.

Сценарии применения DA10 включают задачи позиционирования в станкостроении, автоматизации производственных линий, управления подъемными механизмами и других областях, где требуется надежная информация о линейном перемещении. Устройство оптимально подходит для применений, где важна легкость считывания показаний и устойчивость к промышленным условиям эксплуатации.

Технические аспекты эксплуатации

Эксплуатационные характеристики DA10 обеспечивают стабильную работу в различных условиях. Устройство сохраняет работоспособность в широком диапазоне температур, что позволяет использовать его в неотапливаемых производственных помещениях. Защита от пыли и брызг обеспечивает надежную работу в условиях повышенной запыленности или влажности.

Монтаж устройства требует внимания к правильной установке на вал и обеспечения необходимой соосности. Редукционные втулки серий RH10-RH25 позволяют адаптировать устройство для работы с валами различного диаметра, обеспечивая точную передачу вращательного движения.

Заключение

Цифровой индикатор положения SIKO DA10 представляет собой законченное решение для задач измерения линейных перемещений в промышленных условиях. Конструктивные особенности устройства, включая полую ось увеличенного диаметра и программируемые параметры измерения, обеспечивают гибкость применения и надежность в различных условиях эксплуатации. Технические характеристики устройства делают его подходящим для широкого спектра промышленных применений, где требуется точное и надежное измерение линейных перемещений.
