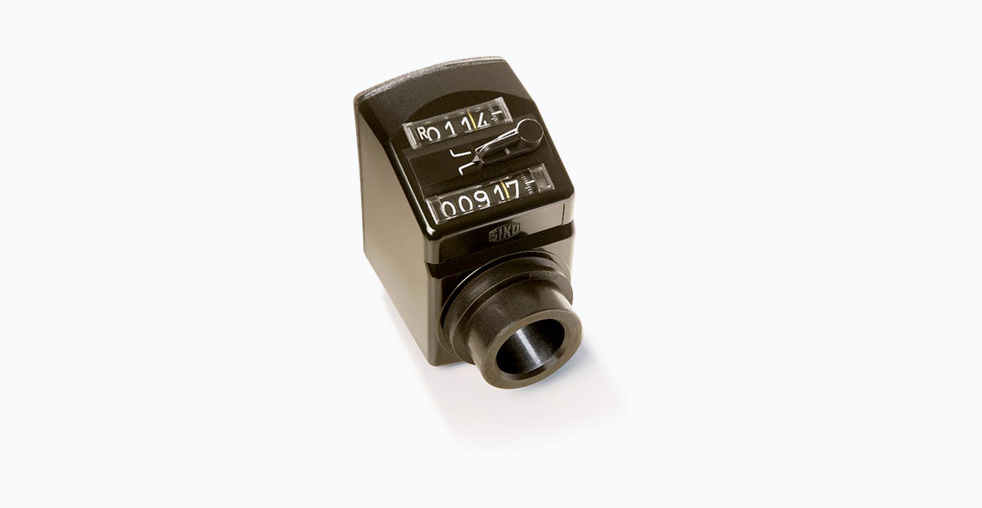

Механический индикатор положения SIKO DA10R/1: двухосевой контроль без электропитания

Обзор индикатора положения SIKO DA10R/1

SIKO DA10R/1 представляет собой механический цифровой индикатор положения, который интегрирует две независимые измерительные системы в единый компактный корпус. Основное назначение устройства — визуальный контроль двух параметров позиционирования в различных промышленных установках. Прибор находит применение в станкостроении, деревообработке, металлообработке и других областях, где требуется одновременное отслеживание положения нескольких осей без использования электронных систем.

Принцип действия и конструктивные особенности

Работа индикатора DA10R/1 основана на преобразовании вращательного движения вала в цифровые показания с помощью высокоточного шестеренного механизма. Каждый из двух счетных механизмов функционирует автономно, обеспечивая независимый контроль за двумя осями. Конструкция прибора исключает необходимость внешнего электропитания и дополнительной электроники, что гарантирует устойчивость к электромагнитным помехам и возможность эксплуатации в условиях повышенной вибрации.

Ключевые элементы конструкции

• Двухканальная система измерения: Два независимых счетных механизма в общем корпусе
• Полый вал: Конструкция со сквозным отверстием для монтажа на вал диаметром до 30 мм
• Защитное исполнение: Корпус из ударопрочного пластика с прозрачным защитным стеклом
• Адаптивная конфигурация: Возможность настройки направления счета и положения десятичной запятой

Технические характеристики

В таблице представлены основные технические параметры индикатора положения SIKO DA10R/1:

Области применения и практическое использование

Индикатор SIKO DA10R/1 предназначен для применения в промышленном оборудовании, где требуется визуальный контроль положения двух независимых осей. Типичные области использования включают:

Обрабатывающие производства

На фрезерных и токарных станках с числовым программным управлением устройство используется для контроля положения шпинделей и суппортов. В деревообрабатывающих станках индикатор применяется для отслеживания положения режущих головок и направляющих.

Металлообрабатывающее оборудование

В прокатных станах и листогибочных машинах индикатор обеспечивает контроль положения валков и рабочих органов. Двухосевая конфигурация позволяет одновременно отслеживать горизонтальное и вертикальное смещение.

Специализированные технологические установки

Оборудование для намотки, размотки и позиционирования материалов, где требуется синхронный контроль нескольких параметров перемещения.

Особенности монтажа и эксплуатации

Монтаж индикатора DA10R/1 осуществляется непосредственно на регулировочные валы оборудования. Конструкция с полым валом упрощает установку и обеспечивает прямую механическую связь с контролируемыми осями. При проектировании оборудования необходимо предусмотреть соответствующие посадочные места и обеспечить свободный доступ к индикатору для считывания показаний.

Эксплуатационные преимущества механической конструкции включают отсутствие необходимости технического обслуживания, устойчивость к перепадам температур и возможность работы в запыленной среде. Отсутствие электронных компонентов исключает риск выхода из строя из-за скачков напряжения или электромагнитных помех.

Сравнение с аналогами

Среди механических индикаторов положения различных производителей можно выделить несколько подходов к реализации двухосевого контроля. Компания Heidenhain предлагает электронные аналоги с цифровым интерфейсом, в то время как Trumeter специализируется на механических счетчиках с различными вариантами монтажа. Отличительной особенностью SIKO DA10R/1 является комбинация двух независимых механических систем в одном корпусе, что обеспечивает надежность механических решений при компактных размерах.

В линейке продукции SIKO индикатор DA10R/1 занимает специализированную нишу двухосевых приборов. Модели DA05 и DA08 выполнены в металлическом корпусе и оснащены одним пятиразрядным дисплеем, а модель DA02 представляет собой компактный трехразрядный вариант. Выбор конкретной модели зависит от требований к количеству контролируемых осей, размерам устройства и условиям эксплуатации.

Преимущества и ограничения

К основным преимуществам индикатора SIKO DA10R/1 относятся:

• Два независимых измерительных канала в одном корпусе
• Не требует внешнего электропитания
• Устойчивость к электромагнитным помехам
• Простота монтажа и эксплуатации
• Четкая видимость показаний благодаря крупным цифрам

Ограничения устройства связаны с его механической природой:

• Отсутствие возможности дистанционного считывания данных
• Ограниченная скорость вращения вала
• Необходимость механического соединения с контролируемыми осями

Заключение

Индикатор положения SIKO DA10R/1 представляет собой специализированное решение для задач двухосевого визуального контроля в промышленном оборудовании. Конструкция с двумя независимыми измерительными системами в едином корпусе обеспечивает экономию монтажного пространства и упрощение визуального контроля для оператора. Механический принцип действия гарантирует надежную работу в условиях производственной среды без необходимости электропитания и сложного технического обслуживания. Устройство оптимально подходит для интеграции в различные типы промышленного оборудования, где требуется одновременный контроль двух параметров позиционирования с высокой надежностью и точностью.
