SIKO: Датчики положения — обзор продуктов и технологий

Введение в датчики положения SIKO

SIKO — немецкий производитель измерительных систем и датчиков положения, основанный в 1963 году. Компания специализируется на разработке и производстве широкого спектра устройств для точного измерения линейных и угловых перемещений. Продукция SIKO находит применение в различных отраслях промышленности, включая станкостроение, автомобилестроение, гидравлические системы, мобильную технику и автоматизацию производственных процессов.

Датчики положения — это устройства, преобразующие механическое перемещение в электрический сигнал, который может быть обработан системой управления. Принцип действия зависит от типа датчика: оптические энкодеры используют диск с метками, магнитные — взаимодействие с магнитными полями, а тросиковые — механическое перемещение гибкого троса с последующим преобразованием в цифровой сигнал.

Историческое развитие технологий SIKO

Основанная в 1963 году, компания SIKO начала свою деятельность с производства маховиков с аналоговыми индикаторами положения. Значительный технологический прорыв произошел в 1976 году, когда компания представила цифровые измерительные приборы с точностью до 0,1 миллиметра — показатель, считавшийся революционным для того времени. Дальнейшее развитие включало выпуск оптоэлектронных датчиков с полым валом в 1982 году, создание магнитных ленточных систем в 1992 году и внедрение технологии SGH для датчиков положения гидравлических цилиндров в 2015 году.

Продуктовые линейки датчиков положения

PositionLine: индикаторы положения для валов и шпинделей

Линейка PositionLine включает механические и электронные цифровые датчики, предназначенные для измерения углового положения валов и шпинделей.

Механические цифровые датчики серий DA02-DA10 характеризуются длительным сроком службы и простотой монтажа непосредственно на регулировочные оси. Модель DA02 отличается ультракомпактным корпусом и полым валом диаметром до 10 миллиметров, что позволяет использовать её в условиях крайне ограниченного пространства.

Электронные цифровые датчики серий AP и DE представляют собой свободно программируемые абсолютные датчики, оснащенные промышленными интерфейсами связи, включая RS485 и CAN bus. Модель AP04 оборудована двухстрочным дисплеем для одновременного отображения заданного и фактического значений положения и поддерживает функции сброса и добавочного измерения.

RotoLine: энкодеры угла поворота

Группа RotoLine включает инкрементальные и абсолютные энкодеры для измерения угла поворота. Модель IG04M с магнитным принципом измерений и полым валом диаметром до 14 миллиметров обеспечивает разрешение до 2000 импульсов на оборот и имеет класс защиты до IP63, что гарантирует надежную работу в условиях производственной среды.

LinearLine: решения для линейных перемещений

Линейка LinearLine объединяет устройства для измерения линейных перемещений, включая тросиковые энкодеры и датчики для гидравлических цилиндров.

Тросиковые энкодеры модели SG150 позволяют измерять перемещения длиной до 15 метров. Конструкция использует гибкий измерительный трос из нержавеющей стали и технологию Wire-Flex для безопасного и точного ведения троса. Важной особенностью является возможность использования в критичных по безопасности приложениях до уровня PLd согласно стандартам функциональной безопасности.

Датчики для гидравлических цилиндров представляют собой специальные решения, разработанные для прямого монтажа и работы в условиях высоких механических нагрузок и вибраций.

MagLine: бесконтактные магнитные технологии

Линейка MagLine включает магнитные датчики линейного и углового перемещения, работающие по бесконтактному принципу.

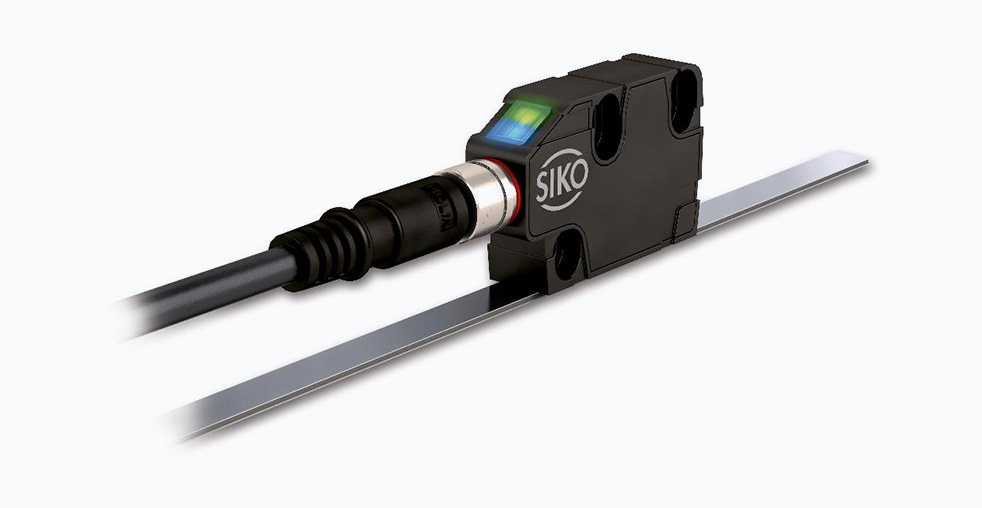

Магнитные датчики линейного перемещения функционируют в паре с магнитными лентами, обеспечивая бесконтактное измерение положения. Система на основе модуля AS510/1 и магнитной ленты MB500 обеспечивает цифровые сигналы с разрешением до 5 микрометров и системной точностью до 50 микрометров.

Магнитные ротационные датчики модели MSK320 ZM в прочном металлическом корпусе класса IP67 способны работать в температурном диапазоне от -40°C до +80°C и выдерживать скорость вращения до 20 000 оборотов в минуту, что делает их подходящими для применения в лесозаготовительной технике и промышленных станках.

DriveLine: исполнительные механизмы

Линейка DriveLine включает шпиндельные приводы для задач автоматического позиционирования в промышленном оборудовании и системах управления клапанами.

Технические особенности и преимущества

Конструктивная адаптивность продукции SIKO проявляется в продуманности решений для монтажа. Энкодеры с полым валом значительно упрощают установку на существующие валы. Модели типа MSK320 ZM предлагают набор магнитных колец MR320 для адаптации к различным диаметрам валов, что предоставляет инженерам повышенную гибкость при проектировании систем.

Стойкость к экстремальным условиям эксплуатации демонстрируют такие продукты, как MSK320 ZM, которые имеют не только широкий температурный диапазон работы, но и степень защиты IP67, гарантирующую работоспособность в условиях сильного загрязнения, воздействия масел и образования конденсата.

Функциональная безопасность реализована в устройствах типа тросикового энкодера SG150, которые могут комбинироваться с безопасными поворотными энкодерами, что позволяет использовать их в приложениях, требующих соответствия стандартам функциональной безопасности до уровня эффективности PLd.

Критерии выбора датчиков положения

Правильный выбор датчика положения требует учета нескольких технических параметров:

• Тип измерения — линейное или угловое перемещение определяет выбор типа датчика (линейный энкодер, тросиковый датчик или поворотный энкодер)
• Диапазон измерений и точность — для коротких ходов с высокой точностью подходят магнитные или оптические системы, а для больших расстояний — тросиковые энкодеры
• Условия эксплуатации — в условиях сильной вибрации, загрязнения или воздействия жидкостей магнитные датчики часто демонстрируют лучшую надежность по сравнению с оптическими
• Выходной сигнал и интерфейс — необходимость аналогового сигнала, инкрементальных импульсов или абсолютного значения по промышленной сети определяет выбор между простыми и сложными моделями
• Класс защиты IP — для влажных и пыльных сред необходим класс защиты не ниже IP65/IP67

Сравнительная таблица продуктовых линеек SIKO

Области применения датчиков положения SIKO

Оборудование SIKO обеспечивает точное измерение положения в различных промышленных сценариях, включая точное позиционирование шпинделя станков с числовым программным управлением, контроль выдвижения стрелы мобильной строительной техники, измерение скорости вращения вала в условиях воздействия абразивной пыли, автоматизацию складских систем и робототехнические применения.

В станкостроении датчики положения SIKO используются для контроля положения рабочих органов, обеспечения точности обработки и обратной связи в системах управления. В мобильной технике они применяются для мониторинга положения рабочих органов, углов поворота и линейных перемещений в условиях повышенных вибраций и температурных перепадов.
