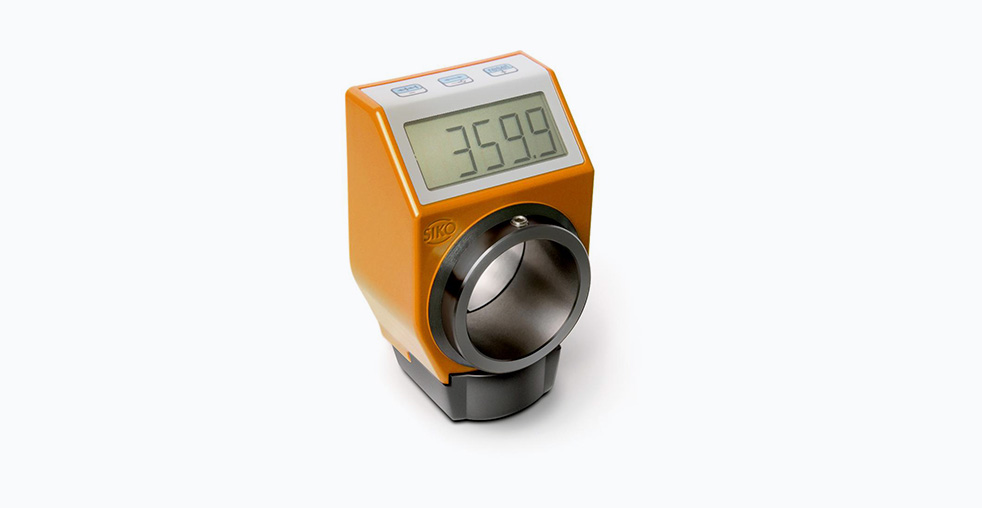

Электронный индикатор положения SIKO DE10: технические характеристики и применение

Принцип работы и области применения

Электронный индикатор положения SIKO DE10 представляет собой свободно программируемое устройство для точного измерения и отображения положения. Этот прибор способен адаптироваться к специфическим требованиям различных применений, обеспечивая высокую точность измерений как линейных перемещений, так и углов поворота. Модульная конструкция и гибкие настройки позволяют использовать DE10 в самых разных промышленных условиях.

Основу конструкции DE10 составляет полый вал диаметром до 30 мм, который монтируется непосредственно на вращающийся шпиндель или вал механизма. Вращение вала преобразуется в электронные импульсы с помощью энкодера, после чего обрабатывается внутренней логикой прибора и отображается на пятиразрядном ЖК-дисплее с высотой цифр примерно 12 мм. Такая конструкция обеспечивает высокую точность измерений и надежность работы.

Области применения устройства охватывают различные отрасли промышленности:

• Металлообработка: точное позиционирование суппортов, шпинделей и других подвижных узлов станков
• Автоматизация производственных линий: контроль положения ворот, заслонок, конвейерных систем
• Производство упаковки: измерение длины рулонных материалов и контроль намотки
• Деревообработка: позиционирование пильных и фрезерных узлов с высокой точностью
• Транспортное оборудование: мониторинг положения кранов и подъемных механизмов

Технические характеристики и функциональные возможности

Программирование и конфигурация

DE10 программируется с использованием специализированного программного обеспечения ProToolDE, которое позволяет инженерам точно настроить поведение прибора под конкретную задачу. Ключевые настраиваемые параметры включают:

• Шаг шпинделя и направление счета (по часовой или против часовой стрелки)
• Положение десятичной запятой для отображения различных единиц измерения
• Режимы работы: линейные измерения, угловой режим 0°-360° или -180°…+180° с разрешением 0.1°
• Настройка скорости обновления дисплея и фильтрации сигналов

Конструктивные особенности

Конструкция DE10 обеспечивает простоту монтажа и долговечность эксплуатации:

• Полый вал диаметром до 30 мм упрощает установку и позволяет использовать устройство в условиях ограниченного пространства
• Длительная автономная работа обеспечивается двумя вариантами батарей: CR2032 (примерно 2 года службы) и CR2477 (примерно 8 лет службы)
• Простая замена батареи возможна без демонтажа всего устройства, что значительно сокращает время обслуживания
• Прочный корпус из материалов, устойчивых к воздействию масел и охлаждающих жидкостей

Технические параметры и условия эксплуатации

Модельный ряд и варианты исполнения

SIKO предлагает DE10 в различных модификациях, позволяющих выбрать оптимальное решение для конкретных условий эксплуатации. DE10 является развитием модели DE05 в семействе продуктов PositionLine.

Основные варианты исполнения:

• Монтажное положение: для горизонтального или вертикального шпинделя
• Диаметр полого вала: стандартный 30 мм или 20 мм, а также возможность использования переходных втулок для валов других диаметров
• Цвет корпуса: оранжевый или черный
• Управление клавиатурой: различные режимы, включая прямое обнуление, обнуление с задержкой 5 секунд или режим только инкрементальных измерений
• Варианты подключения: проводное соединение или беспроводные интерфейсы

Особенности монтажа и эксплуатации

Монтаж устройства

При установке DE10 необходимо обеспечить точную соосность вала и отсутствие биений, чтобы избежать преждевременного износа подшипников и обеспечения точности измерений. Максимальная скорость вращения не должна превышать 600 об/мин при 100% рабочем цикле. Для валов нестандартного диаметра производитель предлагает переходные втулки, что расширяет возможности применения без конструктивных доработок оборудования.

Эксплуатационные рекомендации

При программировании прибора можно установить инкрементальный режим измерений и смещение через клавиатуру, что полезно для компенсации систематических погрешностей. Для угловых измерений с высоким разрешением (0.1°) рекомендуется использовать специальные угловые режимы W3600 (0°-360°) или Z3600 (-180°…+180°). Выбор батареи с 8-летним сроком службы (CR2477) особенно актуален для систем, где доступ к прибору затруднен после монтажа.

Интеграция в системы управления

DE10 может работать как автономное устройство, но в семействе продуктов PositionLine также представлены модели AP10 и AP20 с сетевыми интерфейсами, которые обеспечивают простую интеграцию в системы верхнего уровня для контролируемой настройки размеров и сокращения времени переналадки.

Сравнение с аналогами других производителей

Обслуживание и техническая поддержка

Электронный индикатор положения SIKO DE10 требует минимального технического обслуживания, которое в основном заключается в своевременной замене батарей и периодической проверке надежности крепления. Производитель обеспечивает полную техническую документацию, включая руководство по программированию, инструкции по монтажу и рекомендации по устранению неисправностей.

Электронный индикатор положения SIKO DE10 демонстрирует удачное сочетание стандартизированной конструкции и гибких возможностей адаптации под конкретные технологические задачи. Его способность работать как с линейными, так и с угловыми перемещениями, широкий диапазон программируемых параметров и надежная конструкция делают его универсальным решением для специалистов, ценящих точность, эффективность и сокращение времени на переналадку оборудования. Устройство продолжает развиваться, сохраняя при этом преемственность с предыдущими моделями и обеспечивая совместимость с существующими промышленными системами.
