Механическая ручка управления SIKO DK01: назначение, характеристики и применение

Назначение и принцип работы

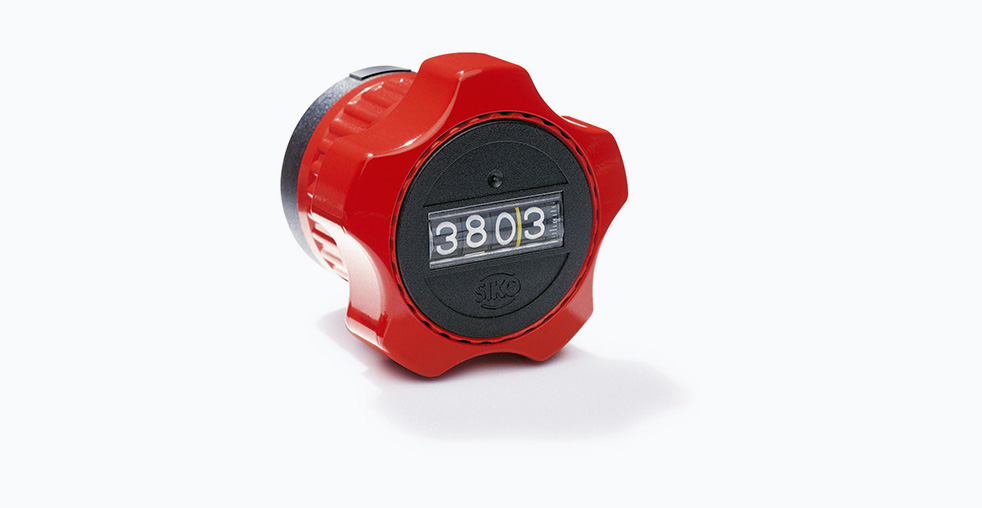

Механическая ручка управления SIKO DK01 представляет собой промышленное устройство, предназначенное для ручной настройки и позиционирования в составе различного оборудования. Данное изделие выполняет двойную функцию: оно служит органом ручного управления и одновременно оснащено встроенным индикатором текущего положения. Такая комбинация позволяет оператору точно контролировать и фиксировать перемещения узлов станков, производственных линий или измерительных приборов.

Принцип действия устройства основан на механическом считывании угла поворота. Ручка напрямую соединяется с валом регулировочного механизма через полую ось. Вращение оператором рукоятки приводит к вращению вала, а встроенный механический счетный механизм с четырьмя декадами точно фиксирует и отображает величину произведенного перемещения. Это обеспечивает точную настройку параметров оборудования при смене производственных задач или переналадке технологических линий.

Конструктивные особенности и технические характеристики

Конструкция ручки управления DK01 разработана с учетом требований к эксплуатации в условиях промышленного производства. Корпус устройства выполнен из материалов, устойчивых к типичным производственным воздействиям, таким как вибрация, запыленность и перепады температур.

Ключевым конструктивным элементом является полая ось, что значительно упрощает процесс монтажа и позволяет использовать изделие с различными типами валов без необходимости сложных доработок. На передней панели устройства расположен механический дисплей, обеспечивающий удобное и быстрое считывание показаний оператором даже на расстоянии.

В качестве дополнительной опции доступно звездное колесо, также известное как серво-маховик. Эта опция облегчает выполнение частых и тонких регулировок, требуемых в некоторых технологических процессах.

Преимущества для промышленного применения

Использование механической ручки управления SIKO DK01 в промышленных системах предоставляет ряд существенных преимуществ.

Цифровая механическая индикация исключает ошибки оператора, характерные для считывания показаний с аналоговых шкал, и существенно ускоряет процесс переналадки оборудования. Это напрямую повышает операционную эффективность производственных линий.

Универсальность и гибкость применения обеспечиваются совместимостью с осями регулировки разного типа благодаря стандартному диаметру полого вала 14 мм. Для работы с валами меньшего диаметра могут применяться стандартные редукторы, что расширяет область применения устройства.

Надежность в условиях промышленной среды является одним из ключевых достоинств DK01. Механический принцип действия обеспечивает устойчивость к электромагнитным помехам, перепадам температуры и влажности, характерным для производственных цехов.

Эргономика и простота интеграции достигаются за счет компактного корпуса и продуманной конструкции. Устройство может быть оптимально вписано в интерфейс оборудования без значительных изменений в конструкции аппаратуры.

Сравнение с другими продуктами линейки SIKO

Компания SIKO предлагает широкий спектр ручек управления, где модель DK01 занимает четко определенную позицию среди механических решений.

Базовая модель DK01 оснащена передним дисплеем и является наиболее распространенным решением для типовых задач.

Модель DK02 отличается боковым расположением дисплея, что может быть предпочтительнее для монтажа в ограниченном пространстве или при специфических компоновочных решениях.

Модель DK05 представляет собой миниатюрную конструкцию с цифровым дисплеем, подходящую для компактных приборов и устройств, где критично ограничение по габаритным размерам.

Модель DKE01 является электронной программируемой ручкой, которая открывает возможности для полностью автоматизированной смены форматов и интеграции в системы верхнего уровня через различные интерфейсы связи.

Практические рекомендации по выбору и эксплуатации

При выборе механической ручки управления SIKO DK01 следует учитывать несколько ключевых факторов.

Определите необходимый тип расположения дисплея исходя из планируемого расположения узла на оборудовании. Передний дисплей обеспечивает прямое наблюдение, в то время как боковой может быть более удобен при угловом расположении оператора.

При монтаже убедитесь, что диаметр вала регулировочного механизма не превышает 14 мм. Для валов меньшего диаметра следует использовать стандартные редукторы, которые позволяют адаптировать устройство к конкретным механическим условиям.

Для технологических задач, требующих особенно частых и тонких подстроек, рекомендуется заказывать опцию звездного колеса. Этот элемент значительно облегчает точные регулировки за счет улучшенного захвата и управления.

Если в будущем планируется переход к более сложным автоматизированным системам, целесообразно рассмотреть электронную модель DKE01 как следующий шаг в эволюции оборудования, позволяющий реализовать более сложные алгоритмы управления.

Области применения

Механическая ручка управления SIKO DK01 находит применение в различных отраслях промышленности и типах оборудования.

В станкостроении она используется для точной настройки положений шпинделей, столов, суппортов и других подвижных узлов металлорежущих и деревообрабатывающих станков.

В составе производственных линий устройство применяется для регулировки параметров технологического оборудования, установки форматов продукции и позиционирования исполнительных механизмов.

В измерительной технике ручка DK01 служит для точной настройки измерительных головок, позиционирования образцов и калибровки измерительных систем.

В упаковочном и полиграфическом оборудовании устройство используется для установки форматов, регулировки натяжения материалов и позиционирования печатных или режущих элементов.

Заключение

Механическая ручка управления SIKO DK01 представляет собой сбалансированное инженерное решение, в котором эргономика, функциональность и надежность оптимизированы для реальных условий промышленного производства. Устройство является ключевым компонентом, обеспечивающим оперативность и точность ручных операций настройки различного оборудования. Благодаря своей универсальности, надежности и простоте интеграции, DK01 вносит существенный вклад в повышение гибкости и эффективности производственных процессов, где требуется точное ручное позиционирование и визуальный контроль параметров.
