Энкодеры SIKO: технологии, модели и применение

Введение в энкодеры SIKO

Энкодеры, или датчики положения, представляют собой устройства, преобразующие механическое перемещение или угол поворота в электрические сигналы, пригодные для обработки системами управления. Продукция немецкой компании SIKO, основанной в 1963 году, занимает заметное место на мировом рынке промышленной автоматизации. Компания специализируется на разработке и производстве широкого спектра энкодеров, использующих магнитные и оптические технологии измерения.

Принцип действия и ключевые технологии

В основе работы энкодеров SIKO лежат две основные технологии считывания данных: магнитная и оптическая. Каждая из них обладает уникальными характеристиками, определяющими области их оптимального применения.

Магнитная технология

Магнитные энкодеры функционируют путем бесконтактного считывания информации с магнитной шкалы или кольца. Считывающая головка, оснащенная магниточувствительными элементами, определяет свое положение относительно намагниченной дорожки. Ключевым преимуществом данной технологии является высокая устойчивость к неблагоприятным внешним воздействиям. Эти устройства сохраняют работоспособность в условиях сильной запыленности, повышенной влажности, воздействия масел и других агрессивных сред, а также при значительных вибрациях и механических ударах. Конструкция магнитных систем допускает значительный рабочий зазор между считывающей головкой и шкалой, что упрощает монтаж и повышает надежность.

Оптическая технология

Оптические энкодеры используют принцип регистрации света, проходящего через или отражающегося от специальной штриховой шкалы. Фотоприемник преобразует световые импульсы в электрические сигналы. Основное достоинство оптических систем — исключительно высокие показатели точности и разрешающей способности. Они обеспечивают прецизионные измерения в контролируемых условиях, где минимальная погрешность имеет критическое значение.

Продуктовые линейки энкодеров SIKO

Ассортимент компании структурирован в несколько основных линеек, ориентированных на решение различных инженерных задач.

RotoLine: Угловые энкодеры

Линейка RotoLine объединяет датчики, предназначенные для измерения угла поворота вала. Они подразделяются на два основных типа:

• Инкрементальные энкодеры (серии IV, IH, IG): Генерируют последовательность импульсов при вращении вала. Позволяют определять относительное перемещение, направление вращения и скорость. Поставляются в корпусах стандартных диаметров, включая 28 мм, 58 мм и 90 мм, с цельными или полыми валами.

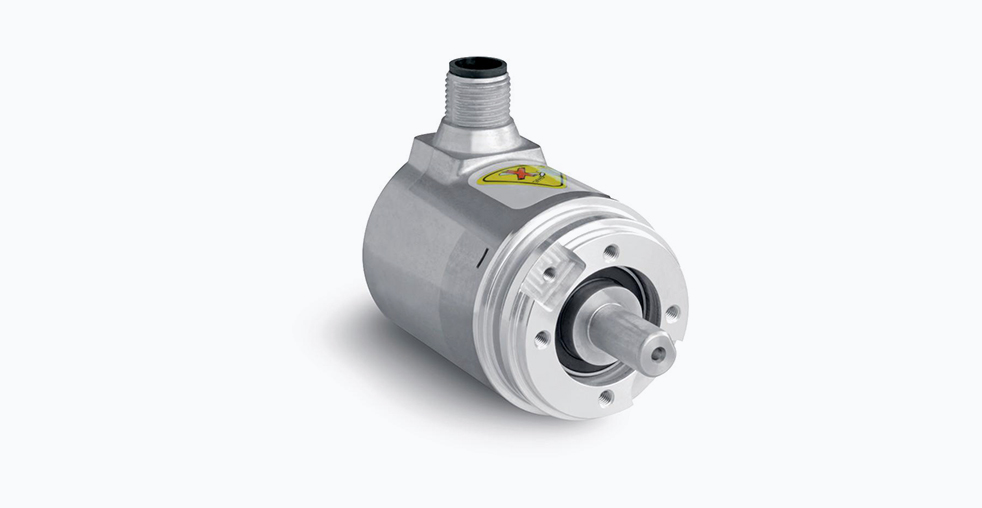

• Абсолютные энкодеры (серии WV, WH): Определяют и сохраняют свое текущее положение в рамках одного оборота (однооборотные) или в пределах множества оборотов (многооборотные). Многооборотные модели, такие как WV58MR, фиксируют как угол в рамках оборота (разрешение до 14 бит), так и количество полных оборотов вала (до 12 бит). Это исключает необходимость процедуры поиска нулевой точки после каждого включения питания. Для интеграции с системами управления используются промышленные интерфейсы, включая CANopen, SSI, Profibus и аналоговые сигналы.

MagLine: Магнитные линейные и угловые системы

Линейка MagLine представляет собой модульные системы, состоящие из считывающих головок и магнитных шкал (для линейных измерений) или магнитных колец (для угловых измерений).

• Линейные магнитные энкодеры (серии MSC, MSK): Являются альтернативой оптическим линейкам. Система, например, MSC500, включает компактную считывающую головку и гибкую магнитную ленту (шкалу), которая может достигать длины 100 метров. Разрешение системы программируется пользователем, вплоть до 1 микрона.
• Магнитные кольца (серии MR, MBR): Устанавливаются непосредственно на вал. В сочетании со стационарной считывающей головкой они образуют угловой энкодер, способный работать с большими посадочными диаметрами.

LinerLine: Тросовые энкодеры и датчики для гидравлики

• Тросовые энкодеры (серии SG, NEO): Предназначены для измерения больших линейных перемещений (до 15 метров и более). Принцип действия основан на преобразовании линейного перемещения троса во вращение измерительного барабана, связанного с энкодером. Серия NEO, построенная на платформе PURE.MOBILE, предлагает интерфейсы CANopen и SAE J1939, а также версии с функционалом безопасности (CANopen Safety), что делает их применимыми в мобильной технике.
• Датчики положения для гидравлических цилиндров (серия SGH): Позволяют напрямую измерять положение штока гидроцилиндра. Конструктивно интегрируются в гидравлическую систему, обеспечивая контроль хода штока до 5 метров.

Конструктивные особенности и эксплуатационные преимущества

Оборудование SIKO спроектировано с учетом требований современного промышленного производства.

• Прочность и надежность: Многие модели, например, энкодеры серии WV, имеют степень защиты IP67, что обеспечивает полную защиту от пыли и возможность кратковременного погружения в воду. Они устойчивы к вибрациям с ускорением до 100 м/с² и ударам с ускорением до 500 м/с². Продукция для мобильной техники имеет соответствующие сертификаты для применения в транспортных средствах.
• Гибкость и программируемость: Ряд моделей, таких как линейный энкодер MSC500, допускают настройку параметров (разрешение, направление счета) с помощью портативного программатора PT5500. Это снижает номенклатуру складских запасов и позволяет адаптировать датчик под конкретные требования.
• Удобство монтажа и интеграции: Для монтажа используются стандартные промышленные фланцы и крепления. Широко применяются соединения с полым валом, разъемы типа M12 и радиальный кабельный вывод. Магнитные шкалы часто поставляются в виде самоклеящейся ленты, что ускоряет процесс установки.

Критерии выбора и практические рекомендации

При подборе энкодера SIKO для конкретного применения необходимо учитывать ряд технических и эксплуатационных параметров.

Сравнение магнитной и оптической технологий

Ключевые параметры при подборе

• Для линейных энкодеров: Точность шкалы (например, ±25 мкм), максимальная измеряемая длина, разрешение (программируемое или фиксированное) и максимальная допустимая скорость перемещения.
• Для угловых энкодеров: Тип (инкрементальный/абсолютный, однооборотный/многооборотный), тип вала (сплошной/полый, диаметр), разрешение (в битах для абсолютных или в импульсах на оборот для инкрементальных) и тип выходного интерфейса.

Особенности монтажа магнитных систем

При установке магнитных линейных энкодеров критически важно соблюдать рекомендуемый производителем зазор между считывающей головкой и магнитной шкалой. Для разных моделей этот зазор может варьироваться. Для обеспечения точности измерений необходимо обеспечить прямолинейность движения головки относительно шкалы и правильное натяжение магнитной ленты, для чего рекомендуется использовать монтажные профили и специализированный инструмент.

Области применения

Энкодеры SIKO применяются в различных отраслях промышленности:

• Обрабатывающее производство: Позиционирование инструмента и заготовки в станках с ЧПУ, оборудовании для обработки металла, дерева, камня.
• Автоматизация и робототехника: Определение углового положения осей промышленных роботов, сервоприводы, системы с обратной связью.
• Мобильная техника и транспорт: Системы управления в строительной, сельскохозяйственной и подъемно-транспортной технике (краны, экскаваторы), где используются тросовые энкодеры и устройства с сетевыми интерфейсами.
• Упаковочная и пищевая промышленность: Контроль длины материала, позиционирование в автоматизированных линиях и упаковочных машинах.
• Энергетика и специальные применения: Контроль положения элементов в ветряных установках, гидротехнических сооружениях и другом оборудовании.

Широкий модельный ряд, применение различных технологий и ориентация на требования промышленности делают энкодеры SIKO инструментом для создания точных, надежных и эффективных систем автоматизации.
