Датчик угла поворота SIKO GP04/1: технические характеристики и применение

Конструктивные особенности и принцип действия

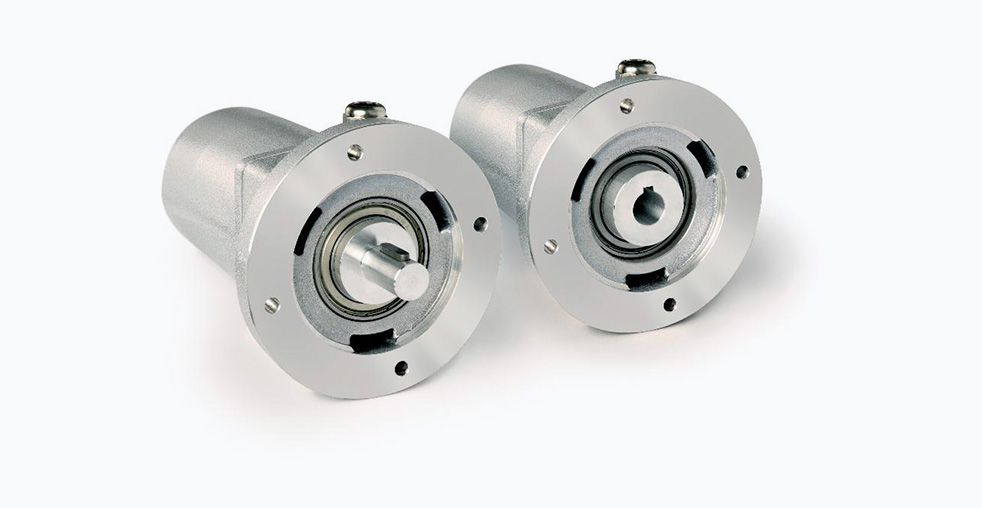

Датчик угла поворота SIKO GP04/1 функционирует на основе потенциометрической измерительной технологии, которая интегрирована с многооборотным шестеренчатым редуктором. Эта комбинация позволяет преобразовывать многократные вращения входного вала в точное абсолютное угловое положение на выходе. Широкий спектр доступных передаточных чисел — от 0,2 до 256 — обеспечивает гибкость в адаптации датчика к различным диапазонам измерения, что особенно ценно для применений, требующих контроля больших углов поворота или нескольких полных оборотов.

Конструкция устройства включает несквозной полый вал диаметром до 20 миллиметров, что значительно упрощает процесс монтажа и обеспечивает совместимость с разнообразными типами приводных валов. Корпус диаметром 20 миллиметров изготовлен из качественного алюминия, что гарантирует оптимальное соотношение механической прочности и веса, способствуя надежности всего узла.

Одной из ключевых инженерных особенностей в конструкции GP04/1 является встроенная проскальзывающая муфта. Этот механизм выполняет защитную функцию, предохраняя внутренний потенциометр и редуктор от механических перегрузок и потенциальных повреждений в случае превышения допустимого крутящего момента. Данное решение способствует значительному увеличению срока службы устройства, который составляет 1 миллион оборотов, и снижает потребность в частом техническом обслуживании или замене компонентов.

Технические характеристики и эксплуатационные параметры

SIKO GP04/1 характеризуется набором точных технических параметров, которые определяют его применение в промышленных системах.

Преимущества для инженерных приложений

Адаптивность и универсальность

Широкий диапазон передаточных чисел позволяет точно настраивать датчик под конкретные измерительные задачи без изменения конструкции или дополнительных доработок. Это особенно ценно при работе с оборудованием, имеющим различные кинематические схемы. Возможность выбора между различными типами выходных сигналов дополнительно расширяет область интеграции устройства в существующие системы управления.

Устойчивость к внешним воздействиям

Благодаря степени защиты IP65, датчик может эксплуатироваться в условиях повышенной запыленности и влажности, включая возможность мойки оборудования под струями воды. Это расширяет область его применения до пищевой, химической и других отраслей с агрессивными средами. Корпус из алюминия обеспечивает хорошую стойкость к вибрациям и механическим воздействиям, характерным для промышленной эксплуатации.

Защита от перегрузок

Встроенная проскальзывающая муфта представляет собой продуманную инженерную систему, которая предотвращает повреждение потенциометра и редуктора при механических перегрузках, существенно повышая надежность всей измерительной системы. Эта функция особенно важна в приложениях с переменными нагрузками или возможными заклиниваниями механизмов.

Практические аспекты применения и монтажа

Для инженеров, занимающихся интеграцией GP04/1 в существующие системы, важно отметить несколько ключевых моментов, связанных с установкой и эксплуатацией.

Конструкция с несквозным полым валом диаметром до 20 миллиметров упрощает монтаж на различные типы валов. Наличие нескольких вариантов выходных сигналов позволяет легко интегрировать датчик в существующие системы управления без необходимости использования дополнительных преобразователей сигнала. Конструкция устройства оптимизирована для продолжительной работы в условиях постоянных механических нагрузок, что снижает общие затраты на обслуживание в течение жизненного цикла оборудования.

При монтаже следует обеспечить правильное центрирование вала и отсутствие значительных радиальных нагрузок, которые могут сократить срок службы подшипниковых узлов. Электрические подключения должны выполняться в соответствии с технической документацией, с обеспечением надлежащей защиты кабелей от механических повреждений.

Области применения

SIKO GP04/1 находит применение в различных отраслях промышленности, где требуется надежное измерение углового положения:

• Машиностроение: измерение углового положения в станках и автоматизированных линиях, позиционирование шпинделей и рабочих органов.
• Автоматизация технологических процессов: позиционирование исполнительных механизмов, заслонок, клапанов и других регулирующих устройств.
• Транспортное оборудование: системы управления в подъемно-транспортных машинах, кранах и лифтовом оборудовании.
• Пищевая промышленность: оборудование, требующее регулярной мойки, такое как дозирующие устройства, смесители и упаковочные машины.
• Сельскохозяйственная техника: системы позиционирования рабочих органов и мониторинга положения регулируемых узлов.

Инженерные рекомендации

При проектировании систем с использованием GP04/1 следует учитывать несколько важных технических аспектов:

Для максимального ресурса работы важно соблюдать рекомендованные скоростные режимы, не превышающие 500 оборотов в минуту. При выборе передаточного числа необходимо учитывать требуемую точность и диапазон измерения, поскольку эти параметры взаимосвязаны. Наличие встроенной проскальзывающей муфты не отменяет необходимости расчета механических нагрузок на систему для обеспечения долговечности всего узла.

При работе в условиях повышенной вибрации рекомендуется использовать дополнительные средства крепления кабелей. В приложениях с циклическими нагрузками следует периодически проверять момент срабатывания муфты проскальзывания для подтверждения сохранения калибровочных характеристик. Для достижения наилучшей точности показаний важно минимизировать люфты в сопрягаемых механических соединениях.

Датчик угла поворота SIKO GP04/1 демонстрирует удачное сочетание проверенной потенциометрической технологии с продуманной механической конструкцией, что делает его надежным решением для широкого спектра промышленных применений, где важны точность, надежность и устойчивость к внешним воздействиям. Его конструктивные особенности обеспечивают долговечность работы в условиях интенсивной эксплуатации, а разнообразие вариантов исполнения позволяет подобрать оптимальное решение для конкретных технических задач.
