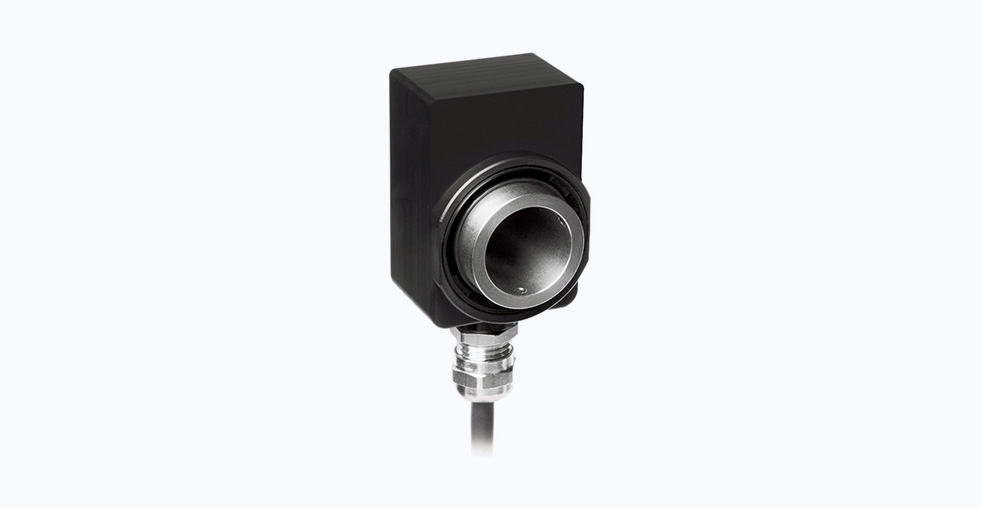

Магнитный датчик углового положения SIKO GS04

Магнитный датчик углового положения SIKO GS04 представляет собой компактное устройство, предназначенное для точного и надежного измерения угла поворота в системах промышленной автоматизации. Принцип его действия основан на бесконтактном магнитном сканировании, что исключает механический износ и обеспечивает длительный срок службы. Датчик находит применение в различных отраслях, включая станкостроение, робототехнику и упаковочное оборудование, где требуется высокая повторяемость и устойчивость к жестким условиям эксплуатации.

Принцип действия и конструктивные особенности

Ротационный датчик SIKO GS04 функционирует на основе магнитной измерительной технологии. Вращение магнитной мишени, закрепленной на валу, бесконтактно фиксируется чувствительным элементом датчика. Эта технология обеспечивает высокую точность измерений и исключает проблемы, связанные с износом механических компонентов.

Конструкция датчика включает несколько ключевых особенностей, направленных на упрощение монтажа и повышение надежности:

• Полый вал: Сквозное отверстие диаметром 20 мм позволяет легко устанавливать датчик на вал, пропуская его через отверстие и фиксируя стандартными методами.
• Разъемное соединение: Система быстрого подключения обеспечивает совместимость с позиционными индикаторами SIKO серий AP10S, AP20S, MA503/2, MA504/1, что ускоряет процесс монтажа и обслуживания.
• Защита от внешних воздействий: Корпус соответствует классу защиты IP65, обеспечивая полную защиту от пыли и струй воды, что позволяет использовать датчик в условиях повышенной запыленности и влажности.

Технические характеристики и параметры

Технические параметры датчика SIKO GS04 определяют его применимость в различных промышленных задачах. Основные характеристики устройства включают:

• Тип выходного сигнала: Аналоговый синусно-косинусный сигнал (Sin/Cos), который обеспечивает высокое разрешение и помехозащищенность при передаче данных о положении.
• Электрические подключения: Датчик имеет линии для подключения питания (Vcc), земли (GND) и сигнальные линии Sin, Sin/, Cos, Cos/.
• Электромагнитная совместимость: Устройство обладает встроенной защитой от электромагнитных помех, однако для обеспечения стабильной работы рекомендуется использовать экранированные кабели.

Монтаж и эксплуатация

Процесс установки датчика SIKO GS04 спроектирован с учетом удобства монтажа и последующего обслуживания. Конструкция с полым валом позволяет устанавливать устройство без применения специальных переходных элементов или сложного инструмента.

При выполнении электромонтажных работ необходимо соблюдать следующие требования:

• Все подключения должны производиться при полностью отключенном питании системы.
• Запрещается модификация кабеля датчика или его разъемов, так как это может нарушить целостность экранирования и снизить защиту от электромагнитных помех.
• Для подключения рекомендуется использовать проводники с соответствующими кабельными наконечниками.

Для обеспечения стабильной работы датчика следует выбирать место установки, удаленное от силовых кабелей и оборудования, создающего значительные электромагнитные помехи. При необходимости следует применять дополнительные экранирующие конструкции.

Сравнительный анализ с аналогами

На рынке промышленных энкодеров SIKO GS04 занимает определенную позицию среди устройств среднего класса. Для объективной оценки рассмотрим его особенности в сравнении с продуктами других производителей.

Как показывает сравнение, SIKO GS04 предлагает сбалансированное сочетание точности, простоты монтажа и защиты от внешних воздействий. Магнитная технология измерения обеспечивает надежность, сравнимую с индуктивными датчиками Baumer, при этом сохраняя преимущества аналогового интерфейса для систем с высокими требованиями к разрешению.

Области применения

Благодаря своим техническим характеристикам и конструктивным особенностям, датчик SIKO GS04 находит применение в различных отраслях промышленности:

• Станкостроение: Контроль положения суппортов, шпинделей и поворотных столов в металлообрабатывающих и деревообрабатывающих станках.
• Робототехника: Определение углового положения в сочленениях роботов-манипуляторов и автоматизированных системах позиционирования.
• Упаковочное оборудование: Контроль положения дозирующих механизмов и систем подачи материалов в фасовочных и упаковочных машинах.
• Производственные линии: Мониторинг положения конвейерных систем, поворотных механизмов и другого оборудования непрерывного действия.
• Автомобильная промышленность: Использование в испытательных стендах и системах контроля положения элементов шасси и трансмиссии.

Интеграция в системы автоматизации

SIKO GS04 разработан для простой интеграции в существующие системы промышленной автоматизации. Совместимость с различными позиционными индикаторами SIKO позволяет создавать гибкие конфигурации для решения конкретных задач. Аналоговый синусно-косинусный выходной сигнал обеспечивает совместимость с большинством промышленных контроллеров и систем сбора данных.

При проектировании систем с использованием датчика GS04 следует учитывать необходимость правильного экранирования сигнальных линий и обеспечения качественного электропитания. Эти меры позволяют максимально реализовать потенциал устройства по точности и помехозащищенности.

Универсальность конструкции и широкий диапазон рабочих условий делают SIKO GS04 практичным решением для модернизации существующих производственных линий и создания нового автоматизированного оборудования.
