Инкрементальный энкодер SIKO IH5815: технические характеристики и применение

Обзор инкрементального энкодера SIKO IH5815

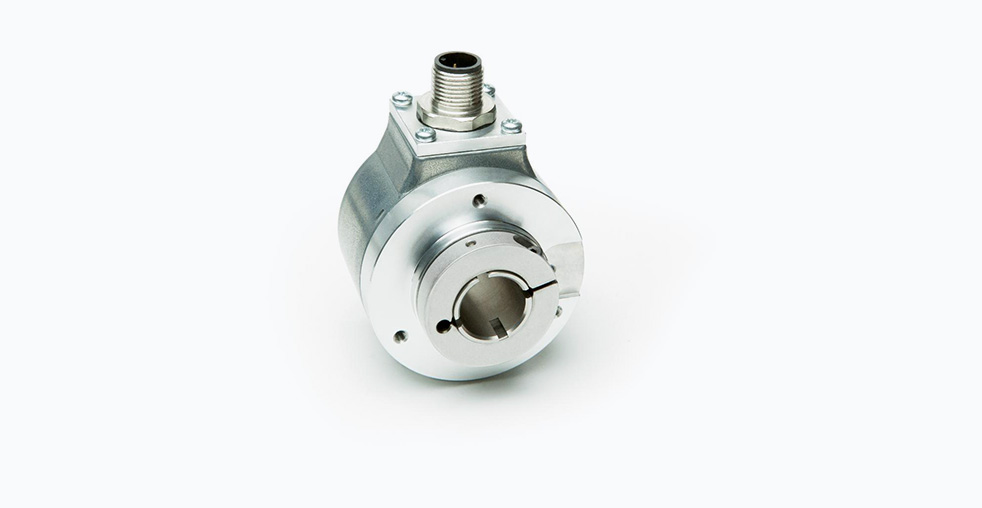

Инкрементальный энкодер SIKO IH5815 представляет собой прецизионный датчик угла поворота, предназначенный для точного измерения положения, скорости и направления вращения валов в промышленном оборудовании. Конструкция с полым валом диаметром 15 мм обеспечивает простоту монтажа и возможность сквозного прохождения кабелей или других механических компонентов. Устройство функционирует на основе оптической технологии измерения, что гарантирует высокую точность и повторяемость показаний в различных условиях эксплуатации.

Принцип действия и конструктивные особенности

Энкодер SIKO IH5815 работает по оптическому принципу. Вращающийся диск с точной штриховкой перемещается между светодиодом и фотосенсором, создавая прерывистый световой поток. Это генерирует последовательность электрических импульсов на выходе устройства, где количество импульсов прямо пропорционально углу поворота вала. Фазирование импульсов позволяет дополнительно определять направление вращения.

Конструкция устройства включает несколько важных особенностей:

• Полый вал диаметром 15 мм для прямого монтажа на вал двигателя или шпинделя
• Корпус из нержавеющей стали, обеспечивающий устойчивость к коррозии и механическим воздействиям
• Оптическая измерительная система с защитой от загрязнений
• Подшипниковая система, рассчитанная на работу при повышенных вибрациях и ударных нагрузках

Технические характеристики

Преимущества конструкции

Конструкция с полым валом обеспечивает значительные преимущества при монтаже и эксплуатации. Установка устройства осуществляется непосредственно на вал без применения соединительных муфт, что уменьшает массу и габариты системы, а также снижает погрешности, связанные с люфтами и несоосностью. Использование нержавеющей стали для корпуса повышает устойчивость к коррозии в агрессивных средах, включая помещения с повышенной влажностью и предприятия химической промышленности.

Высокая степень защиты IP65, IP66 и IP67 обеспечивает полную защиту от проникновения пыли и струй воды под давлением. Это позволяет применять энкодер в условиях интенсивной мойки оборудования, что особенно востребовано в пищевой, фармацевтической и химической отраслях.

Области применения

Энкодер SIKO IH5815 нашел широкое применение в различных отраслях промышленности благодаря своей надежности и точности измерений.

Пищевая и фармацевтическая промышленность

В этих отраслях оборудование регулярно подвергается интенсивной мойке с использованием моющих средств и воды под высоким давлением. Коррозионностойкий корпус и высокая степень защиты позволяют энкодеру длительно работать в таких условиях. Типичные применения включают дозирующие станции, упаковочные машины, транспортеры и смесительные установки.

Робототехника и автоматизация

В робототехнике энкодеры используются для точного позиционирования звеньев манипуляторов и контроля скорости вращения сервоприводов. Высокое разрешение до 5000 импульсов на оборот обеспечивает необходимую точность обратной связи по положению, что особенно важно в задачах точного позиционирования и траекторного управления.

Металлообрабатывающее оборудование

На токарных, фрезерных и шлифовальных станках энкодеры применяются для контроля положения шпинделя и перемещения рабочих органов. Устойчивость к вибрациям и ударным нагрузкам делает модель IH5815 подходящим решением для работы в условиях интенсивных механических воздействий.

Прочие применения

Дополнительные области использования включают текстильное оборудование, деревообрабатывающие станки, системы позиционирования в ветроэнергетике, а также мобильную технику, где важна устойчивость к вибрациям и перепадам температур.

Сравнение с аналогичными устройствами

При выборе энкодера инженеры часто сравнивают различные модели по ключевым параметрам. Модель IH5815 от SIKO занимает определенную позицию на рынке промышленных энкодеров.

Рекомендации по монтажу и эксплуатации

Правильная установка и эксплуатация энкодера являются важными факторами, влияющими на точность измерений и срок службы устройства.

Монтаж на вал

При монтаже энкодера с полым валом необходимо обеспечить соосность вала и устройства. Перекосы при установке могут привести к повышенному износу подшипников и снижению точности измерений. Рекомендуется использовать специальные монтажные оправки для центрирования устройства на валу.

Электрические подключения

Поскольку модель IH5815 имеет выход напряжения, важно обеспечить соответствие уровней сигнала входным характеристикам принимающего устройства. При прокладке кабелей на значительные расстояния или в условиях сильных электромагнитных помех следует использовать экранированные кабели и надлежащее заземление.

Защита от механических перегрузок

Хотя энкодер рассчитан на работу в условиях вибраций и ударных нагрузок, рекомендуется проводить динамический анализ системы на этапе проектирования для минимизации влияния резонансных частот. Следует избегать превышения допустимых радиальных и осевых усилий на валу.

Обслуживание

Энкодеры SIKO IH5815 не требуют регулярного технического обслуживания благодаря герметичной конструкции. Однако рекомендуется периодически проверять целостность кабеля и разъемов, а также отсутствие механических повреждений корпуса.

Заключение

Инкрементальный энкодер SIKO IH5815 представляет собой надежное решение для точного измерения угла поворота в различных отраслях промышленности. Конструкция с полым валом, широкий температурный диапазон работы и высокая степень защиты делают его универсальным компонентом для систем автоматизации, работающих в сложных условиях. Устройство сочетает в себе точность измерений, простоту монтажа и долговечность, что обеспечивает его востребованность в современных промышленных применениях.
