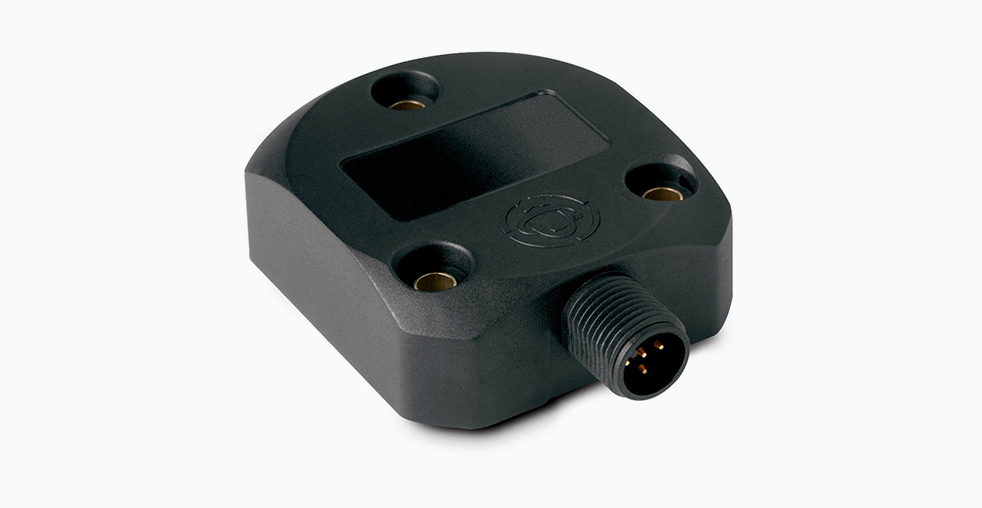

Инклинометр SIKO IK360: принцип работы и технические характеристики
Принцип действия и сфера применения инклинометра SIKO IK360
SIKO IK360 представляет собой датчик абсолютного наклона, функционирующий на основе передовой микроэлектромеханической системы (МЭМС). Этот прибор выполняет точное измерение угла наклона относительно вектора гравитации Земли. В отличие от простых акселерометров, которые измеряют линейное ускорение, инклинометр IK360 определяет абсолютное угловое положение по отношению к геоцентру. Такой принцип действия гарантирует стабильность и надежность измерений, даже когда оборудование подвергается значительным механическим воздействиям.
Конструкция устройства разработана для эксплуатации в жестких промышленных условиях. Степень защиты корпуса достигает показателей IP68 и IP69K, что обеспечивает полную защиту от проникновения пыли и длительного воздействия воды под высоким давлением. Встроенная система температурной компенсации поддерживает точность измерений в широком диапазоне рабочих температур. Эти характеристики делают датчик востребованным в различных отраслях, включая строительную и сельскохозяйственную технику, подъемное оборудование, промышленные роботы, а также в системах мониторинга положения конструкций.
Ключевые технические характеристики
Основные параметры, определяющие функциональные возможности датчика SIKO IK360, систематизированы в таблице ниже.
| Параметр | Значение | Комментарий |
|---|---|---|
| Точность | ±0,1° | Высокая повторяемость результатов измерений |
| Разрешение | 0,01° | Минимальное обнаруживаемое изменение угла |
| Диапазон измерений | 0-360° (одноосный) или -80°…+80° (двухосный) | Доступны две основные конфигурации |
| Интерфейсы связи | RS232+U, RS232+I, CANopen | Также поддерживаются аналоговые выходы 0-10В или 4-20мА |
| Степень защиты | IP68 / IP69K | Устойчивость к влаге, пыли и мойке под высоким давлением |
| Температурный диапазон | -40°C … +85°C | Рабочий диапазон с полной функциональностью |
| Температурная компенсация | Встроенная | Обеспечивает стабильность показаний при колебаниях температуры |
Конструктивные особенности и функциональные преимущества
Конструкция датчика SIKO IK360 сочетает в себе механическую прочность и функциональную гибкость, что позволяет адаптировать устройство под различные технологические задачи.
Гибкость конфигурации и программирования
Одной из значимых особенностей IK360 является его программируемость. Пользователь может настраивать различные параметры системы, включая разрешение, предустановку и параметры программного фильтра для сглаживания показаний. Функция обучения позволяет ограничивать диапазон измерения, устанавливать нулевую точку или изменять направление измерения. Эти возможности значительно упрощают интеграцию датчика в разнообразные системы управления без необходимости аппаратных доработок.
Особенности монтажа и интеграции в систему
Инклинометр отличается простым трехточечным монтажом с использованием болтов с цилиндрической головкой M4. Рекомендуемый момент затяжки составляет 1,5-2,5 Н·м. Такой подход обеспечивает надежное крепление без сложных установочных процедур. Для обеспечения максимальной точности измерений производитель рекомендует устанавливать датчик на чистую и ровную поверхность, исключая наличие пыли, смазки и других загрязнений, которые могут создать механические напряжения в корпусе.
Универсальность интерфейсов передачи данных
SIKO IK360 поддерживает различные интерфейсы связи, что обеспечивает его совместимость с большинством промышленных систем управления. Цифровые интерфейсы включают CANopen для интеграции в современные промышленные сети, а также RS232. Для работы с традиционными системами управления доступны аналоговые выходы 0-10В или 4-20мА. Эта универсальность позволяет использовать датчик как в новых разработках, так и при модернизации существующего оборудования.
Практические аспекты применения
Эффективность использования инклинометра SIKO IK360 во многом зависит от правильного выбора конфигурации и соблюдения рекомендаций по эксплуатации.
Рекомендации по эксплуатации
- Калибровка и обучение: Регулярное использование функции обучения позволяет проверять и при необходимости корректировать нулевую точку. Эта процедура особенно важна после механических воздействий на систему или при изменении условий эксплуатации.
- Монтаж: Обеспечьте равномерный момент затяжки всех трех крепежных элементов для исключения механических напряжений корпуса, которые могут повлиять на точность измерений.
- Температурная адаптация: Несмотря на встроенную температурную компенсацию, при работе в экстремальных условиях рекомендуется предоставить системе достаточно времени для стабилизации температуры перед выполнением точных измерений.
Критерии выбора конфигурации
Производитель предлагает две основные модификации датчика, ориентированные на разные типы задач:
- Одноосная версия оптимальна для применений, где необходимо контролировать угол в одной плоскости с полным круговым охватом от 0 до 360 градусов. Такая конфигурация подходит для поворотных механизмов, кранового оборудования и систем ориентации.
- Двухосная версия предназначена для задач, требующих одновременного контроля наклона в двух плоскостях с диапазоном от -80 до +80 градусов. Эта модификация применяется в системах выравнивания платформ, стабилизации и контроля положения сложных конструкций.
Сравнительный анализ с аналогами
На рынке инклинометров SIKO IK360 занимает позицию среди устройств средней и высокой ценовой категории с соответствующим уровнем точности и защиты. Среди прямых аналогов можно выделить датчики серии TILT от компании Spectron Sensors и серию AccuStar от Level Developments. Модели Spectron Sensors характеризуются сравнимой точностью, но могут иметь отличия в типах выходных интерфейсов. Устройства AccuStar традиционно используют электролитическую технологию измерения наклона, что обеспечивает высокую точность, но может накладывать ограничения на рабочий температурный диапазон по сравнению с МЭМС-решениями. Выбор между этими продуктами зависит от конкретных требований применения, включая необходимую точность, условия эксплуатации и тип интерфейса интеграции в систему управления.
Заключение
SIKO IK360 представляет собой технологичное решение для точного измерения углов и наклона, сочетающее микроэлектромеханическую технологию с конструкцией, ориентированной на промышленное применение. Ключевые преимущества устройства включают высокую точность, надежность в суровых условиях, гибкость программирования и простоту интеграции. Эти характеристики делают его подходящим выбором для инженеров, разрабатывающих системы, где критически важна точность позиционирования и контроля движения.
Универсальность интерфейсов и конфигураций позволяет адаптировать датчик под конкретные прикладные задачи, а встроенные функции программирования и обучения сокращают время ввода в эксплуатацию и технического обслуживания. Благодаря сочетанию точных измерительных возможностей и прочной конструкции, SIKO IK360 находит применение в различных отраслях промышленности, где требуются надежные измерения угла наклона в сложных условиях эксплуатации.
