Инклинометр SIKO IMS365R: высокоточное измерение углов наклона

Введение в инклинометр SIKO IMS365R

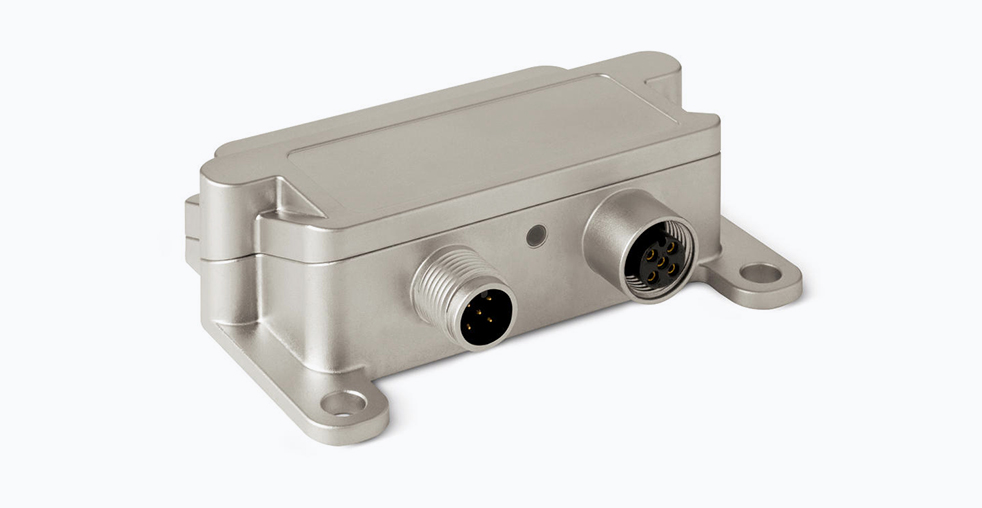

SIKO IMS365R представляет собой многоосевой инклинометр, предназначенный для высокоточного измерения углов наклона в условиях воздействия внешних помех. Основная задача устройства — определение пространственной ориентации объектов в реальном времени с компенсацией влияния вибраций, ускорений и других динамических факторов. Принцип действия основан на использовании инерциального измерительного блока, который совмещает данные акселерометров и гироскопов. Специальные алгоритмы обработки сигналов позволяют фильтровать помехи, обеспечивая точные и стабильные показания даже в сложных эксплуатационных условиях.
Технология динамической компенсации помех
Конструкция IMS365R включает шестиосевой инерциальный модуль, который непрерывно отслеживает ускорения и угловые скорости по трем осям. В отличие от простых инклинометров, которые могут выдавать значительные погрешности при вибрациях, данная модель использует комплексную математическую обработку данных для разделения полезного сигнала от шумов. Это позволяет устройству сохранять точность при работе на подвижных платформах, таких как строительная техника, грузовой транспорт или промышленные роботы. Дополнительно прибор способен вычислять углы Эйлера — тангаж, крен и рыскание — в полном диапазоне 360 градусов, что обеспечивает полное представление о пространственном положении объекта.
Детальный обзор технических характеристик
SIKO IMS365R отличается набором параметров, которые делают его применимым в задачах, требующих высокой надежности и точности. Ниже приведены ключевые технические характеристики прибора.
Параметр | Значение |
---|---|
Разрешение измерения угла | 0,01° |
Диапазон измеряемых углов | ±180° по каждой оси |
Выходной интерфейс | CANopen |
Степень защиты корпуса | IP67/IP65 |
Сертификация функциональной безопасности | SIL 2 (IEC 61508), PL d (ISO 13849) |
Рабочая температура | от -40 °C до +85 °C |
Напряжение питания | 9–32 В постоянного тока |
Использование MEMS-технологии обеспечивает высокую долговечность и устойчивость к механическим нагрузкам. Наличие сертификатов SIL 2 и PL d подтверждает соответствие стандартам для применения в системах с повышенными требованиями к безопасности. Дополнительно прибор имеет одобрение E1 согласно правилам ЕЭК ООН, что разрешает его использование в коммерческом транспорте.
Особенности применения в различных отраслях
Благодаря компенсации внешних ускорений IMS365R находит применение в областях, где обычные инклинометры недостаточно эффективны.
- Грузовой и специальный транспорт: системы контроля угла наклона кузова, стабилизации шасси, предотвращения опрокидывания.
- Строительная и дорожная техника: управление положением отвалов, стрел кранов, буровых установок в условиях постоянной вибрации.
- Промышленная автоматизация: позиционирование манипуляторов, контроль углов наклона конвейеров и поворотных механизмов.
- Испытательные стенды и научные исследования: точные измерения пространственной ориентации движущихся объектов и прототипов.
Конструкция прибора позволяет выполнять монтаж без точной юстировки, так как предусмотрена программная компенсация смещения осей. Это сокращает время установки и упрощает интеграцию в существующие системы.
Сравнение с другими моделями SIKO
В линейке продукции SIKO присутствуют модели IMS365 и IMS360, которые имеют сходные базовые функции. Все они обеспечивают разрешение 0,01° и поддерживают интерфейс CANopen. Основное различие заключается в сертификации: IMS365R имеет сертификаты SIL 2 и PL d, тогда как IMS365 и IMS360 не предназначены для применений с жесткими требованиями к функциональной безопасности. Это делает IMS365R специализированным решением для ответственных систем, в то время как другие модели ориентированы на общие задачи измерения угла.
Интеграция и настройка
Интеграция IMS365R в систему управления осуществляется через интерфейс CANopen, который широко распространен в промышленной автоматизации. Для конфигурирования параметров измерения, фильтрации и компенсации может использоваться специализированное программное обеспечение. Настройка включает калибровку нулевых положений, выбор диапазонов измерения и установку коэффициентов фильтрации в зависимости от характера внешних помех. Совместимость с стандартными промышленными контроллерами упрощает разработку комплексных систем мониторинга и управления.
Заключение
Инклинометр SIKO IMS365R является решением для точного измерения углов наклона в условиях динамических нагрузок и вибраций. Его отличительные особенности — использование инерциального измерительного блока с компенсацией помех, сертификация по стандартам функциональной безопасности и устойчивость к воздействию окружающей среды. Прибор подходит для применения в транспортной отрасли, строительной технике, промышленной автоматизации и других областях, где требуются высокая надежность и точность данных о пространственном положении.
