Индикаторы положения SIKO: обзор и применение

Введение в индикаторы положения SIKO

В современной промышленности точное измерение и отображение положения подвижных компонентов оборудования является фундаментальной задачей. Индикаторы положения SIKO представляют собой класс устройств, предназначенных для визуализации и контроля линейных и угловых перемещений шпинделей, валов и других исполнительных механизмов. Эти устройства преобразуют механическое движение в легко читаемые цифровые или аналоговые показания, что позволяет операторам точно настраивать оборудование и контролировать технологические процессы в реальном времени.

Применение индикаторов положения охватывает широкий спектр отраслей — от металло- и деревообработки до упаковочной и текстильной промышленности. Их использование способствует повышению повторяемости операций, снижению процента брака и минимизации времени переналадки производственных линий.

Принципы работы и технологические основы

Индикаторы SIKO функционируют на основе различных физических принципов, что определяет их область применения и технические характеристики. Электромеханические модели преобразуют вращательное движение вала в электрические сигналы с помощью энкодеров, в то время как электронные версии используют микропроцессорную обработку данных для более сложных задач позиционирования.

Современные модели применяют передовые технологии измерения, включая магнитные и оптические методы. Магнитные системы отличаются повышенной устойчивостью к загрязнениям и вибрациям, что делает их предпочтительными для работы в сложных производственных условиях. Оптические системы обеспечивают максимальную точность в чистых помещениях и лабораторных условиях.

Обзор продуктовых линеек

Ассортимент индикаторов положения SIKO структурирован в несколько основных серий, каждая из которых ориентирована на решение определенного круга задач.

PositionLine: основные системы индикации

Данная группа включает устройства для визуализации положения с различной степенью функциональности и сложности.

Серия AP: интеллектуальные сетевые решения

Модели серии AP представляют собой продвинутые электронные указатели положения с возможностью интеграции в промышленные сети. Базовая модель AP05 обеспечивает надежную индикацию с промышленным интерфейсом связи. Модель AP10 оснащена интерфейсом IO-Link, что упрощает интеграцию в модульные производственные системы. Флагманская модель AP20 поддерживает промышленные Ethernet-протоколы, включая Profinet, Ethernet/IP, EtherCAT и Powerlink, что делает ее оптимальным решением для сложных автоматизированных комплексов.

Серия DA: компактные и надежные индикаторы

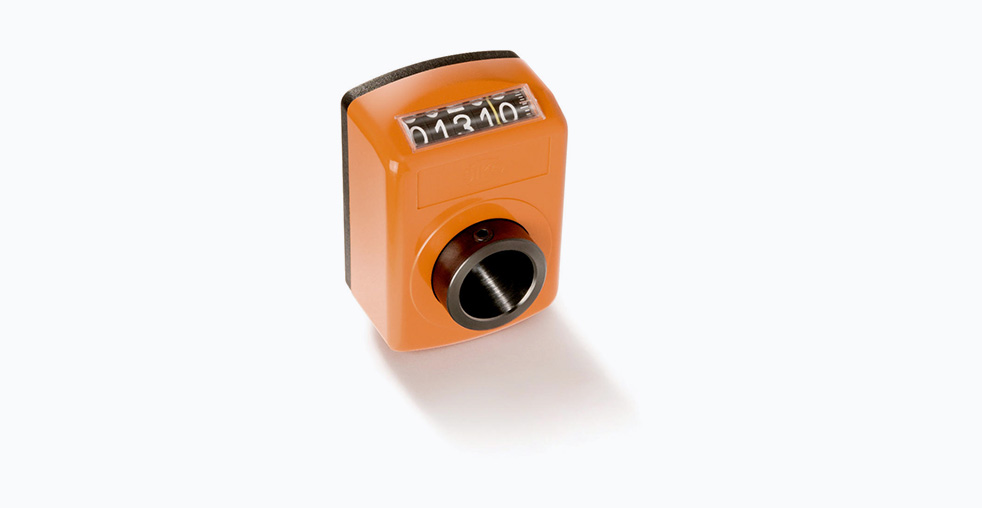

Особенностью серии DA является конструкция с полой осью, позволяющая осуществлять непосредственный монтаж на вал оборудования. Модель DA02 выделяется минимальными габаритами, что позволяет использовать ее в условиях крайне ограниченного пространства. Модели DA08 и DA09S выполняются в металлическом корпусе, обеспечивающем повышенную защиту от механических воздействий. Модель DA10 разработана для валов большого диаметра, а специализированная версия DA10R/1 оснащена двумя независимыми счетными механизмами для решения специфических задач, например, в деревообрабатывающих станках.

Серия DE: программируемые автономные устройства

Индикаторы серии DE функционируют от батарейного питания и обладают широкими возможностями программирования. Это позволяет адаптировать одно базовое устройство под различные значения шага шпинделя, требования к точности и форматы отображения информации. Такая гибкость делает эти модели востребованными в условиях частой смены производственных задач и при модернизации существующего оборудования.

Дополнительные продуктовые линейки

Для создания комплексных систем позиционирования индикаторы SIKO могут работать в сочетании с другими продуктами компании:

• RotoLine: Инкрементальные и абсолютные энкодеры, обеспечивающие получение первичных данных о положении для систем управления.
• MagLine: Магнитные измерительные системы для бесконтактного определения линейных и угловых перемещений, характеризующиеся высокой надежностью в условиях загрязнения и вибрации.
• DriveLine: Исполнительные механизмы для автоматического позиционирования, преобразующие управляющие сигналы в точное механическое движение.

Конструктивные особенности и технические преимущества

Оборудование SIKO проектируется с учетом требований промышленной эксплуатации, что отражается в ряде конструктивных решений.

Унификация компонентов является ключевым принципом, позволяющим сократить номенклатуру складских запасов. Программируемые базовые устройства могут быть адаптированы под конкретные применения на этапе ввода в эксплуатацию.

Эргономика визуализации обеспечивается за счет дисплеев с оптимизированной читаемостью и подсветкой. В сериях AP дополнительно используются светодиодные индикаторы направления вращения, которые сокращают время переналадки и минимизируют вероятность ошибок оператора.

Механическая прочность реализована в моделях, предназначенных для работы в условиях повышенных вибраций и механических нагрузок. Металлические корпуса серий DA08 и DA09S обеспечивают защиту от воздействий, характерных для тяжелых производственных условий.

Габаритная оптимизация позволяет использовать индикаторы в системах с минимальными межосевыми расстояниями. Это особенно важно при модернизации существующего оборудования, где пространство для установки дополнительных компонентов ограничено.

Практическое применение и интеграция

Выбор конкретной модели индикатора зависит от условий эксплуатации и решаемых задач.

В условиях многосменного производства с частыми переналадками наиболее эффективны серии AP с их функцией подсказки направления вращения и возможностью дистанционного контроля через сетевые интерфейсы.

Для работы в условиях жестких пространственных ограничений оптимальны компактные серии DA, в частности модель DA02, а также специализированные серии DK.

При выполнении прецизионных измерений и в научных исследованиях применяются программируемые индикаторы серий DE и DE10P, позволяющие достигать высокой точности за счет адаптации под конкретные метрологические требования.

Отдельного внимания заслуживает направление модернизации существующего оборудования. Специализированные решения SIKO позволяют интегрировать современные индикаторы положения, приводы и датчики в уже эксплуатируемые станки и производственные линии. Такой подход значительно повышает производительность, точность и уровень автоматизации без необходимости капитальных вложений в новое оборудование.

Сравнительный анализ с продукцией других производителей

На рынке промышленных индикаторов положения, помимо SIKO, присутствуют продукты таких компаний, как Heidenhain и Mitutoyo.

Heidenhain фокусируется на решениях для высокоточного оборудования, предлагая устройства с исключительной точностью измерений, что определяет их более высокую стоимость. Mitutoyo предлагает широкий ассортимент измерительного оборудования, включая индикаторы положения, с акцентом на универсальность применения.

SIKO занимает промежуточное положение, предлагая баланс между точностью, надежностью и стоимостью, с особым вниманием к простоте интеграции и адаптивности своих решений.

Заключение

Индикаторы положения SIKO представляют собой комплексные решения для задач позиционирования в промышленности. Широкий модельный ряд, от компактных механических устройств до интеллектуальных сетевых систем, позволяет подобрать оптимальное решение для различных применений. Конструктивные особенности, такие как унификация, прочность и эргономика, обеспечивают надежную работу в условиях промышленной эксплуатации. Совместимость с другими продуктами компании позволяет создавать законченные системы автоматизации, отвечающие современным требованиям производства.
