SIKO: Индикаторы положения для промышленной автоматизации

Введение в индикаторы положения SIKO

Индикаторы положения представляют собой специализированные электронные устройства, предназначенные для точного определения, отображения и передачи информации о положении механических компонентов в различных промышленных системах. Продукция немецкого производителя SIKO занимает значительную долю рынка благодаря сочетанию точности, надежности и функциональности. Эти устройства преобразуют механическое перемещение в электрические сигналы, которые могут отображаться локально и передаваться в системы управления технологическими процессами.

Области применения индикаторов положения SIKO охватывают практически все отрасли современной промышленности: от упаковочного и деревообрабатывающего оборудования до полиграфической, пищевой и фармацевтической промышленности. Особую важность эти устройства приобретают в условиях автоматизированного производства, где точность позиционирования непосредственно влияет на качество выпускаемой продукции и эффективность производственных линий.

Технологические особенности и принципы работы

Конструктивной особенностью многих моделей индикаторов положения SIKO является использование полого вала, что значительно упрощает монтаж на стандартные регулировочные оси и обеспечивает гибкость монтажных положений. Эта конструктивная особенность позволяет устанавливать устройства без необходимости сложных доработок существующего оборудования.

В основе измерительных систем SIKO лежат различные физические принципы, включая магнитное сканирование, оптические и инкрементальные методы измерений. Магнитные измерительные системы отличаются высокой стойкостью к загрязнениям, влаге и вибрациям, что делает их особенно востребованными в условиях сложной промышленной среды.

Технологическая эволюция компании началась с производства маховиков с аналоговыми индикаторами в 1963 году. В 1976 году SIKO представила цифровые приборы с точностью до 0,1 миллиметра, что считалось революционным показателем для того времени. Современные разработки, такие как абсолютные магнитные измерительные системы, обеспечивают до 1600 шагов на оборот и сохраняют точность измерения на протяжении ±6250 оборотов.

Продуктовая линейка индикаторов положения

Электронные указатели положения с сетевыми интерфейсами

Серия AP представляет наиболее технологически продвинутые решения для интеграции в автоматизированные системы управления. Эти устройства поддерживают различные промышленные интерфейсы связи и предназначены для работы в составе комплексных систем автоматизации.

Модель AP05

Электронный индикатор положения с интерфейсом IO-Link, RS485 или CAN-шины. Устройство оснащено двухрядным ЖК-дисплеем с подсветкой, полым валом диаметром 20 миллиметров и зажимным кольцом из нержавеющей стали. Стандартный класс защиты составляет IP53, с возможностью опционального повышения до IP65.

Модель AP10

Данная модель комплектуется инвертированным подсвечиваемым ЖК-дисплеем для обеспечения легкого считывания информации даже в условиях слабого освещения. Двухцветные светодиоды указывают статус позиционирования и необходимое направление вращения для достижения целевой позиции. Интерфейс IO-Link обеспечивает простую интеграцию в модульные машины.

Модели AP20 и AP20S

Флагманские решения с поддержкой промышленных Ethernet-интерфейсов: Profinet, Ethernet/IP, EtherCAT и Powerlink. Модель AP20S комплектуется внешним магнитным датчиком MS500H для измерения линейных перемещений с точностью до ±35 микрометров. Устройство имеет два соединения типа M12 D-coded для организации линейной топологии сети.

Цифровые индикаторы положения с полой осью

Серия DA включает решения для прямого монтажа на валы без необходимости сложного монтажа. Эти устройства характеризуются простотой установки и надежностью в эксплуатации.

Модель DA02

Компактный цифровой индикатор положения с полой осью, отличающийся минимальными габаритными размерами. Предназначен для применения в условиях ограниченного монтажного пространства.

Модель DA04

Базовая модель с четырьмя декадами отображения, оптимальная для стандартных применений. Обеспечивает достаточную функциональность для большинства типовых задач позиционирования.

Модель DA08

Индикатор в металлическом корпусе с реверсивным счетным механизмом. Отличается повышенной прочностью и долговечностью конструкции.

Модель DA10

Решение для больших диаметров валов, конструктивно адаптированное для сложных условий эксплуатации. Обладает повышенной устойчивостью к механическим нагрузкам.

Программируемые измерительные дисплеи

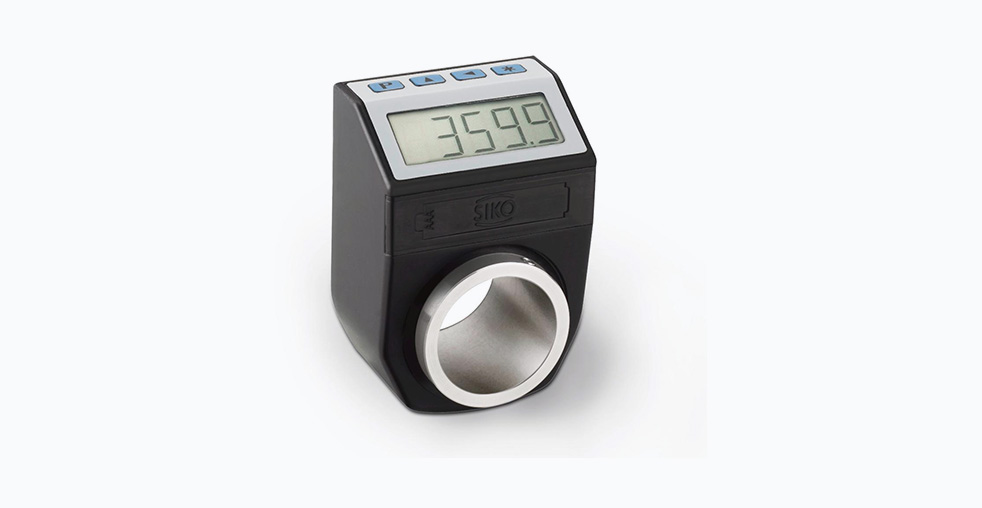

Серия DE представляет программируемые индикаторы положения с батарейным питанием, которые могут настраиваться под конкретные применения. Модели DE04 и DE10 обеспечивают максимальную адаптируемость благодаря возможности программирования через внешний интерфейс. Функциональность включает настройку шага шпинделя, точности отображения и положения считывания.

Практическое применение в промышленности

Отраслевые решения

Индикаторы положения SIKO находят применение в разнообразных отраслях промышленности, решая специфические задачи каждой из них.

В упаковочном и деревообрабатывающем оборудовании устройства обеспечивают быструю переналадку производственных линий при смене форматов продукции. Точное позиционирование позволяет минимизировать время простоя оборудования между производственными циклами.

Полиграфическое оборудование требует исключительной точности позиционирования печатных элементов и механизмов подачи бумаги. Индикаторы положения обеспечивают соблюдение жестких допусков, необходимых для получения качественной полиграфической продукции.

Пищевая и фармацевтическая промышленность предъявляет строгие требования к гигиене оборудования. Исполнение из нержавеющей стали и высокий класс защиты IP65 делают индикаторы положения SIKO соответствующими этим требованиям.

В альтернативной энергетике и металлообработке устройства используются для мониторинга положения критических компонентов в условиях повышенных механических и температурных нагрузок.

Преимущества внедрения

Использование индикаторов положения SIKO обеспечивает значимые производственные преимущества, влияющие на общую эффективность технологических процессов.

Сокращение времени переналадки достигается за счет интуитивной индикации целевых и фактических значений с подсказками направления регулировки. Это уменьшает время смены форматов и повышает гибкость производственных линий.

Повышение точности производства происходит благодаря исключению человеческих ошибок при настройке оборудования. Это снижает процент бракованной продукции и предотвращает повреждение инструмента.

Упрощение интеграции обеспечивается поддержкой современных промышленных интерфейсов, что позволяет напрямую подключать устройства к системам управления без дополнительных преобразователей сигналов.

Сокращение затрат на техническое обслуживание достигается за счет использования магнитных измерительных систем, которые не требуют регулярного обслуживания и устойчивы к промышленным загрязнениям.

Интеграция в концепции Индустрии 4.0 и промышленного интернета вещей

Современные модели индикаторов положения SIKO разработаны с учетом требований Индустрии 4.0. Электронная типовая маркировка устройств обеспечивает четкую идентификацию с серийными номерами и версиями аппаратного и программного обеспечения, что упрощает планирование технического обслуживания и управление жизненным циклом оборудования.

Через интерфейс IO-Link индикаторы передают не только данные о положении, но и диагностическую информацию, которая может использоваться для мониторинга состояния оборудования и организации прогнозного обслуживания в централизованных системах верхнего уровня. Это создает основу для реализации сквозной цифровизации производственных процессов и интеграции в облачные сервисы промышленного интернета вещей.

Поддержка промышленных Ethernet-протоколов обеспечивает совместимость с большинством современных систем управления, позволяя создавать единое информационное пространство предприятия. Это особенно важно для реализации концепций цифрового двойника и предиктивной аналитики.

Критерии выбора и особенности внедрения

При выборе индикатора положения SIKO специалистам следует учитывать несколько ключевых факторов, определяющих эффективность применения устройства в конкретных условиях.

Тип измеряемого перемещения определяет выбор между устройствами для угловых измерений (серии AP, DA) или линейных перемещений (AP20S с датчиком MS500H). Правильное определение характера измеряемого движения является фундаментальным для получения точных результатов.

Требуемая точность измерений варьируется от стандартной для общих задач до высокоточной (±35 микрометров для AP20S). Выбор должен основываться на технологических требованиях конкретного применения.

Условия эксплуатации, включая наличие вибраций, загрязнений, повышенной влажности и температурных колебаний, определяют требуемый класс защиты корпуса. Для сложных условий рекомендуется выбирать устройства с классом защиты не ниже IP65.

Архитектура системы управления влияет на выбор интерфейсов связи. Современные системы обычно используют IO-Link, CAN или промышленные Ethernet-протоколы, тогда как для локальных задач могут подходить устройства с более простыми интерфейсами.

Пространственные ограничения определяют выбор компактных моделей, таких как DA02 и AP10, которые оптимальны при дефиците монтажного пространства.

Монтажные особенности

Использование полого вала значительно упрощает установку на стандартные регулировочные оси. Конструкция обеспечивает совместимость установочных размеров с популярной моделью DA09S, что позволяет модернизировать системы без изменения конструкции машины. Это особенно важно при проведении модернизации существующего оборудования.

Процесс установки включает правильное позиционирование устройства относительно измеряемого объекта, обеспечение необходимого зазора для магнитных датчиков и надежное крепление корпуса для исключения вибраций в процессе эксплуатации.

Сравнительный анализ с продукцией других производителей

На рынке индикаторов положения представлена продукция различных производителей, каждый из которых предлагает решения с определенными характеристиками и функциональностью.

Компания Heidenhain предлагает инкрементальные и абсолютные энкодеры с различными интерфейсами связи. Продукция этого производителя характеризуется высокой точностью и надежностью, однако имеет относительно более высокую стоимость по сравнению с решениями других производителей.

Pepperl+Fuchs специализируется на устройствах для работы в сложных промышленных условиях, предлагая решения с повышенной защитой от внешних воздействий. Продукция этого производителя отличается надежностью и длительным сроком службы в агрессивных средах.

Balluff предлагает широкий спектр индикаторов положения с поддержкой различных промышленных интерфейсов, включая IO-Link и RFID-технологии. Особенностью продукции этого производителя является акцент на интеграцию в системы Индустрии 4.0.

SIKO занимает промежуточное положение, предлагая сбалансированные решения по соотношению точности, надежности и стоимости. Широкая продуктовая линейка позволяет подобрать устройство для практически любого применения, от простых задач позиционирования до сложных измерительных систем.

Перспективы развития технологий

Развитие индикаторов положения SIKО продолжается в направлении повышения точности, увеличения функциональности и улучшения интеграционных возможностей. Основные тенденции включают миниатюризацию устройств при сохранении или улучшении технических характеристик, увеличение разрешающей способности и расширение диапазона рабочих температур.

Важным направлением развития является увеличение степени интеллектуализации устройств за счет встроенных функций диагностики и самоконфигурирования. Это позволяет снизить нагрузку на центральные системы управления и повысить отказоустойчивость всего оборудования в целом.

Расширение поддержки беспроводных интерфейсов связи открывает новые возможности для применения индикаторов положения в мобильном оборудовании и системах с распределенной архитектурой. Это особенно актуально для применений в условиях, где прокладка кабелей затруднена или невозможна.

Совершенствование материалов и покрытий направлено на увеличение срока службы устройств в экстремальных условиях эксплуатации, включая воздействие агрессивных сред, высоких температур и механических нагрузок.
