SIKO: Магнитные датчики для промышленной автоматизации

Магнитные датчики SIKO представляют собой семейство высокоточных измерительных приборов, предназначенных для определения линейных и угловых перемещений в системах промышленной автоматизации. В основе их работы лежит бесконтактное считывание информации с магнитной шкалы, что обеспечивает значительные преимущества в условиях повышенной запыленности, вибрации и наличия жидкостей. Эти устройства находят применение в самых разных отраслях: от металлообработки и деревообработки до пищевой промышленности и робототехники.

Принцип действия и ключевые преимущества

Технология MagLine, разработанная SIKO, базируется на взаимодействии считывающей головки и магнитной шкалы, которая может быть выполнена в виде гибкой ленты или жесткого кольца. Головка детектирует изменение магнитных полюсов на шкале с исключительно высоким разрешением, преобразуя эти данные в электрический сигнал. Этот принцип коренным образом отличает магнитные датчики от оптических энкодеров, для которых загрязнения оптической поверхности являются критичными.

К основным достоинствам магнитных датчиков SIKO относятся:

• Устойчивость к загрязнениям: Полная невосприимчивость к пыли, металлической стружке, масляным туманам и конденсату позволяет эксплуатировать их там, где оптические системы выходят из строя.
• Стойкость к механическим воздействиям: Конструкция многих моделей, например, MSK320, включает металлический корпус, что позволяет им выдерживать значительные вибрационные и ударные нагрузки, соответствующие международным стандартам.
• Простота монтажа: Допустимый зазор между считывающей головкой и магнитной шкалой может достигать 2 миллиметров. Это снижает требования к точности установки и компенсирует возможные перекосы в процессе эксплуатации.
• Масштабируемость и экономическая эффективность: Использование магнитных лент длиной до 100 метров позволяет создавать системы измерения практически неограниченной длины без сращивания, что зачастую дешевле, чем установка нескольких коротких датчиков.

Классификация и особенности продуктовой линейки

Ассортимент магнитных датчиков SIKO охватывает широкий спектр задач, от простых измерений скорости до сложных прецизионных позиционирующих систем. Продукты можно классифицировать по типу измеряемого перемещения и функциональности.

Линейные магнитные энкодеры

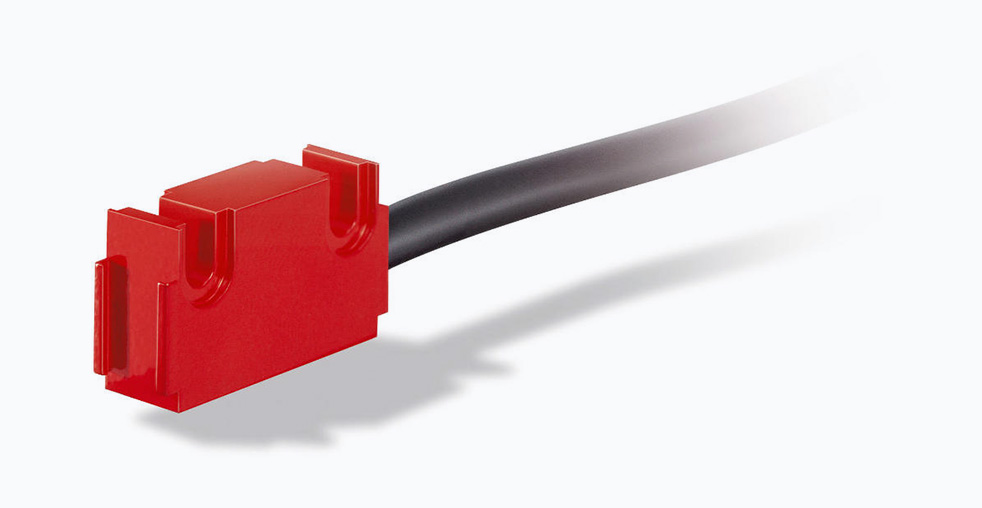

Данные устройства предназначены для точного измерения линейных перемещений. Типичным представителем этого класса является модель MSC500.

• Высокое разрешение: Способен обеспечивать разрешение до 1 микрометра, что необходимо в прецизионных приложениях, таких как координатно-измерительные машины или станки с ЧПУ.
• Универсальность питания и выходных сигналов: Работает в широком диапазоне напряжений от 4,75 до 30 В. Поддерживает различные типы выходных сигналов: Push-Pull, TTL или линейный драйвер, что обеспечивает совместимость с большинством промышленных контроллеров.
• Гибкость конфигурации: Ключевые параметры, включая разрешение, направление счета и ширину индексного импульса, могут быть запрограммированы пользователем с помощью портативных программаторов серии PT.
• Варианты исполнения: Помимо работы с линейной магнитной лентой MB500/1, система совместима с магнитными кольцами, что позволяет использовать ее в качестве углового энкодера.

Ротационные магнитные энкодеры

Для измерения угла поворота и скорости вращения валов SIKO предлагает решения, такие как MSK320 ZM.

• Прочный корпус: Корпус из металла обеспечивает повышенную защиту в условиях экстремальных механических нагрузок, например, в лесозаготовительной технике или при обработке природного камня.
• Расширенный температурный диапазон: Работоспособность сохраняется в интервале от -40 °C до +85 °C, что позволяет использовать датчик в неотапливаемых помещениях и на уличном оборудовании.
• Высокая скорость и программируемость: Датчик надежно измеряет скорость вращения до 20 000 об/мин и поддерживает программируемое разрешение до 16 000 импульсов на оборот.

Специализированные и абсолютные датчики

Для задач, требующих максимальной надежности и функциональности, существуют более продвинутые модели.

• MSK320R: Датчик с резервированной архитектурой. В одном корпусе размещены два независимых измерительных канала, что повышает отказоустойчивость системы и позволяет заменить два обычных датчика.
• MSA213C: Абсолютный датчик с несколькими интерфейсами на выбор: BiSS C, SSI, IO-Link, а также опциональным аналоговым сигналом 1 Vss. Это решение для высокодинамичных систем, где требуется немедленное получение абсолютной позиции после включения питания без процедуры поиска референтной точки.

Сравнительная таблица моделей

Рекомендации по выбору и применению

Критерии выбора

При подборе датчика SIKO важно учитывать несколько ключевых параметров:

1. Требуемая точность системы: Необходимо различать разрешение датчика и точность позиционирования всей системы, которая также зависит от точности монтажа и качества магнитной шкалы.
2. Скорость перемещения: Максимальная скорость считывания данных должна соответствовать динамике технологического процесса. Для высокоскоростных применений критично значение максимальной частоты импульсов.
3. Интерфейс подключения: Необходимо убедиться в совместимости выходного сигнала датчика с входом используемого программируемого логического контроллера или системы числового программного управления.
4. Условия эксплуатации: Для сред с повышенной вибрацией и ударными нагрузками предпочтительнее модели в металлическом корпусе.

Особенности монтажа и эксплуатации

• Монтаж магнитной ленты: Для обеспечения долговременной точности и упрощения монтажа длинных магнитных лент рекомендуется использовать специальные монтажные или алюминиевые защитные профили.
• Программирование: Возможность настройки параметров непосредственно на месте установки позволяет адаптировать датчик под конкретные задачи без его физической замены.
• Диагностика: Наличие светодиодного индикатора состояния на корпусе большинства датчиков значительно упрощает процесс ввода в эксплуатацию и оперативного выявления неисправностей.

Заключение

Магнитные датчики SIKO на основе технологии MagLine предлагают надежное решение для высокоточного позиционирования в сложных промышленных условиях. Их отличительными чертами являются устойчивость к внешним воздействиям, гибкость конфигурации и способность работать с большими длинами измерений. Эти характеристики делают их предпочтительным выбором для применения в областях, где традиционные оптические системы демонстрируют недостаточную надежность, обеспечивая стабильность и бесперебойность технологических процессов.
