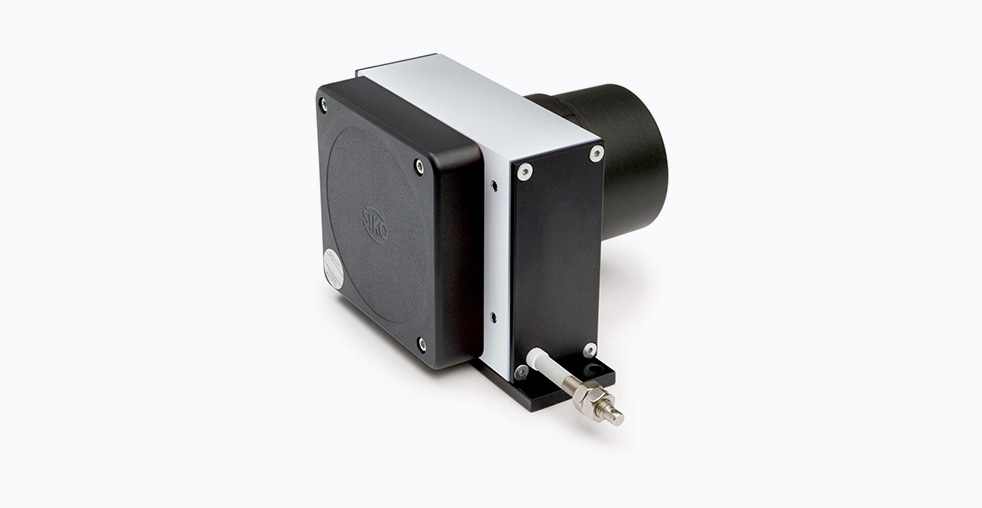

Энкодеры SIKO: Серия SGP

Энкодеры серии SGP от компании SIKO представляют собой компактные и надежные измерительные приборы, предназначенные для точного определения линейных перемещений. Эти устройства находят широкое применение в различных отраслях промышленности, где требуется высокоточный мониторинг положения объектов в условиях ограниченного пространства или сложных эксплуатационных режимов.

Принцип действия энкодеров с тросовым барабаном основан на преобразовании линейного движения во вращательное. Измерительный трос, изготовленный из нержавеющей стали, закрепляется на перемещаемом объекте. При движении объекта трос наматывается или сматывается с барабана, который связан с вращающимся валом датчика. Это вращение преобразуется в электрический сигнал, пропорциональный пройденному расстоянию.

Конструктивные особенности и исполнение

Конструкция энкодеров SGP разработана с учетом требований промышленного применения. Корпус устройства сочетает алюминиевые и пластиковые компоненты, что обеспечивает оптимальное соотношение прочности и массы. Общий вес прибора составляет примерно 0,7 кг, что упрощает его монтаж даже в труднодоступных местах.

Измерительный трос выполнен из нержавеющей стали и имеет диаметр от 0,51 до 0,87 миллиметра. Минимальная сила натяжения троса составляет 8 Н. Степень защиты корпуса соответствует стандарту IP65, что гарантирует работоспособность прибора в условиях повышенной запыленности и при воздействии водяных струй. Это позволяет использовать энкодеры в неотапливаемых производственных помещениях, на открытых площадках и в других местах с неблагоприятными условиями окружающей среды.

Технические характеристики серии SGP

Энкодеры SGP демонстрируют стабильные метрологические характеристики в широком диапазоне условий эксплуатации. Основные параметры устройств представлены в таблице.

Для работы в условиях экстремально низких температур производитель предлагает специальное исполнение T2, которое сохраняет работоспособность при -40°C. При использовании максимальной скорости измерения 1000 мм/с необходимо обеспечить температуру окружающей среды не выше 70°C.

Выходные сигналы и интерфейсы

Серия SGP поддерживает несколько типов выходных сигналов, что обеспечивает гибкость при интеграции в различные системы управления. Доступные варианты включают:

• Потенциометрический выход с сопротивлением 1 кОм, 5 кОм или 10 кОм
• Аналоговый токовый выход 4…20 мА с максимальным сопротивлением нагрузки 500 Ом
• Аналоговый выход напряжения 0…10 В

Конструктивной особенностью энкодеров SGP является встроенный зубчатый механизм, позволяющий адаптировать диапазон измерения выходного сигнала под фактическую длину хода. Эта функция значительно упрощает процедуру калибровки на месте эксплуатации без применения дополнительного оборудования.

Особенности монтажа и эксплуатации

Монтаж энкодеров SGP не требует специальных инструментов или сложных процедур. Крепление измерительного троса осуществляется через резьбовое соединение, обеспечивающее надежную фиксацию. Прибор допускает установку в различных пространственных ориентациях, что расширяет возможности его применения.

Производитель предлагает различные варианты измерительных тросов в зависимости от условий эксплуатации: нержавеющая сталь, пластик или пластиковая веревка. Выбор конкретного типа зависит от факторов окружающей среды и требований к износостойкости.

Области применения

Энкодеры серии SGP используются в различных отраслях промышленности, включая автомобилестроение, металлообработку, деревообрабатывающую промышленность и специальное машиностроение. Типичные применения включают:

• Контроль положения подвижных элементов производственных линий
• Измерение перемещений в системах автоматизации складского оборудования
• Мониторинг положения рабочих органов в сельскохозяйственной технике
• Контроль перемещений в подъемно-транспортном оборудовании

Сравнительный анализ с аналогами

На рынке представлены аналогичные решения от других производителей, таких как Turck и Pepperl+Fuchs. Энкодеры Turck серии RBM обычно предлагают схожие характеристики по степени защиты и диапазонам измерения, однако могут отличаться вариантами выходных интерфейсов. Продукция Pepperl+Fuchs в серии PL часто имеет дополнительные функции диагностики и сетевые интерфейсы, что отражается на их стоимости.

Энкодеры SGP занимают промежуточное положение между базовыми моделями и премиальными решениями, предлагая оптимальное сочетание функциональности и стоимости. Их отличительной чертой является встроенный механизм адаптации диапазона измерения, который у других производителей часто реализуется как опция.

Рекомендации по выбору

При выборе энкодера серии SGP для конкретного применения следует учитывать несколько факторов:

• Требуемая длина измерения и точность позиционирования
• Диапазон рабочих температур окружающей среды
• Тип выходного сигнала, совместимый с системой управления
• Скорость перемещения измеряемого объекта
• Наличие вибраций и механических нагрузок

Для систем, требующих высокой помехозащищенности, рекомендуется использовать токовый выход 4-20 мА. В условиях повышенных электромагнитных помех этот интерфейс демонстрирует лучшую устойчивость по сравнению с потенциометрическим выходом или выходом напряжения.

Перспективы развития технологии

Современные тенденции в развитии энкодеров с тросовым барабаном включают интеграцию дополнительных интерфейсов связи, таких как IO-Link и PROFINET, что позволяет реализовать расширенные функции диагностики и упростить интеграцию в промышленные сети. Также наблюдается увеличение максимальной длины измерения при сохранении компактных габаритов устройства.

Энкодеры серии SGP продолжают развиваться в соответствии с этими тенденциями, предлагая решения, которые соответствуют растущим требованиям промышленной автоматизации к точности, надежности и удобству интеграции.
