Магнитные линейные энкодеры SIKO серии LE: обзор и применение

Введение в магнитные линейные энкодеры SIKO серии LE

SIKO серия LE — это семейство магнитных линейных энкодеров, предназначенных для точного измерения линейного положения, скорости и ускорения в условиях ограниченного пространства и сложных промышленных сред. Данные устройства преобразуют механическое перемещение в электрические сигналы, используя для этого взаимодействие между считывающей головкой и намагниченной лентой-шкалой. Принцип действия основан на регистрации изменений магнитного поля, что обеспечивает устойчивость к факторам, критически влияющим на работу оптических аналогов.

Области применения энкодеров SIKO серии LE охватывают автоматизированное производство, робототехнику, станкостроение, упаковочное и пищевое оборудование, а также системы с линейными приводами. Они служат для обратной связи в контурах управления, обеспечивая точное позиционирование исполнительных механизмов.

Принцип действия и технологические преимущества магнитной технологии

В основе работы энкодеров серии LE лежит магнитная технология считывания данных. На гибкую или жесткую ленту-шкалу нанесены магнитные полюсы со строго определенным и равномерным периодом. Считывающая головка, содержащая магниточувствительные элементы (например, датчики Холла), перемещается вдоль этой шкалы, фиксируя изменения магнитного поля. Эти изменения преобразуются в аналоговые сигналы (например, синус и косинус) или цифровые импульсы, которые в дальнейшем интерполируются для получения информации о положении с высоким разрешением.

Ключевое преимущество магнитной технологии — нечувствительность к загрязнениям. В отличие от оптических энкодеров, чья работа зависит от прозрачности оптической пары и может нарушаться из-за пыли, конденсата или масляной пленки, магнитные системы сохраняют работоспособность в условиях воздействия пыли, металлической стружки, масла и влаги. Эта особенность делает их незаменимыми в деревообрабатывающем, металлорежущем и упаковочном оборудовании, где традиционные оптические системы часто выходят из строя. Кроме того, магнитные энкодеры более устойчивы к вибрациям и механическим нагрузкам.

Детальный обзор модельного ряда

Линейные энкодеры LE100/1 и LE200

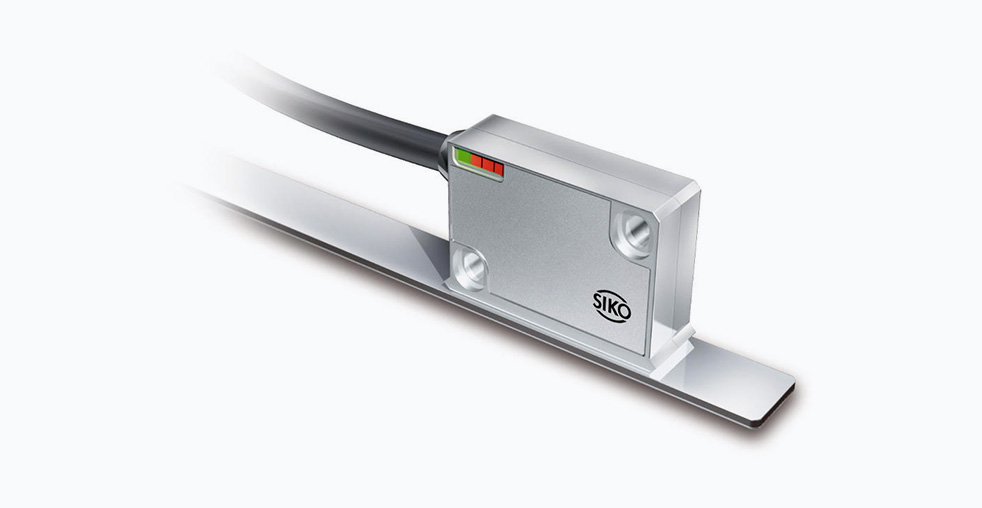

Модели LE100/1 и LE200 представляют собой инкрементальные магнитные линейные энкодеры с аналоговым выходом сигнала. Модель LE100/1 характеризуется периодом сигнала 1000 мкм и обеспечивает повторяемость позиционирования до ±1 мкм. Устройство выполнено в прочном металлическом корпусе со степенью защиты IP67, что гарантирует сохранность при работе в условиях повышенной влажности и воздействия охлаждающих жидкостей.

Модель LE200 имеет период сигнала 2000 мкм и работает с магнитной лентой MB200/1. Оба устройства оснащены светодиодным индикатором состояния и выдают аналоговый сигнал sin/cos с амплитудой 1 В от пика до пика (1 VSS), что обеспечивает высокую точность интерполяции при обработке сигнала внешними устройствами, такими как специализированные счетчики или блоки управления.

Ультракомпактные сенсоры LEC100 и LEC200

Сенсоры LEC100 и LEC200 представляют собой новое поколение магнитных энкодеров, разработанных для применения в условиях крайне ограниченного пространства. Их сенсорная головка имеет габариты всего 40 × 10 × 10 мм.

Несмотря на миниатюрные размеры, в корпусе устройства размещена вся необходимая электроника, два светодиода для визуального контроля статуса и функции референса. Кабель сенсора имеет диаметр не более 4,3 мм и совместим с кабель-каналами, что упрощает интеграцию в компактные механизмы.

LEC100 предназначен для систем с периодом 1 мм, а LEC200 — для систем с периодом 2 мм. Оба сенсора имеют встроенный дополнительный сенсорный чип для считывания референтных точек непосредственно с магнитной ленты, что обеспечивает точное определение домашней позиции. В модели LEC200 пользователь может самостоятельно устанавливать положение референтной точки на шкале благодаря технологии Flex ref. process.

Миниатюрный энкодер LS100

Модель LS100 — это инкрементальный магнитный линейный энкодер в миниатюрном исполнении с аналоговым интерфейсом 1 VSS. Устройство состоит из компактной считывающей головки и магнитной шкалы MB100/1. Энкодер отличается высокой повторяемостью позиционирования ±1 мкм и периодом сигнала 1000 мкм в аналоговом режиме.

Корпус считывающей головки выполнен из анодированного алюминия синего цвета, обеспечивающего защиту от коррозии и механических воздействий. Устройство имеет степень защиты IP67, что позволяет использовать его в условиях воздействия жидкостей и пыли.

Конструктивные особенности и монтаж

Магнитные шкалы: вариации и применение

Магнитные шкалы серии LE представлены в нескольких вариантах, определяющих метрологические характеристики системы в сборе.

• MB100/1 — используется с энкодерами LE100/1, LEC100 и LS100, имеет период 1 мм, ширину 5 или 10 мм.
• MB200/1 — совместима с LE200 и LEC200, период 2 мм.

Шкала MB100/1 доступна в двух вариантах точности: ±5 мкм и ±25 мкм. Максимальная длина магнитной ленты может достигать 100 метров, что позволяет применять энкодеры в системах с большой длиной хода, например, в портальных кранах или длинных конвейерных линиях.

Магнитные ленты могут поставляться с различными вариантами референтных меток: периодическими, одной меткой или без меток. Шкала шириной 5 мм доступна только без референтных меток. Для монтажа длинных шкал производитель предлагает специализированные инструменты, такие как ZB3054, а также алюминиевые защитные и монтажные профили, которые облегчают установку и защищают ленту от механических повреждений.

Критически важные аспекты монтажа и эксплуатации

Для обеспечения надежной и долговременной работы магнитных энкодеров необходимо учитывать несколько ключевых факторов:

• Зазор между считывающей головкой и шкалой — критически важный параметр, который не должен превышать значения, указанного в технической документации (обычно около 0,4 мм). Превышение этого зазора приводит к значительному ухудшению сигнала и возможным сбоям в работе.
• Экранирование подключений — все линии подключения магнитного датчика должны быть выполнены экранированным кабелем для предотвращения воздействия электромагнитных помех, которые могут исказить измерительный сигнал.
• Монтаж в обесточенном состоянии — подключение и отключение электрических соединений должно производиться только при отключенном питании во избежание повреждения электронных компонентов.
• Механическое крепление — должно обеспечивать стабильность положения головки относительно шкалы на протяжении всего рабочего хода, без перекосов и вибраций.

Сравнение с альтернативными технологиями позиционирования

Магнитные энкодеры серии LE занимают определенную нишу на рынке систем позиционирования. Для понимания их места полезно провести сравнение с другими распространенными технологиями.

По сравнению с оптическими энкодерами, такие бренды как HEIDENHAIN или RENISHAW делают акцент на предельно высокую точность и разрешение. Однако магнитные системы SIKO выигрывают в условиях сильного загрязнения, вибрации и наличия жидкостей, где оптические системы могут давать сбои.

В сравнении с индуктивными системами (например, некоторые решения от BALLUFF) или потенциометрическими датчиками, магнитные энкодеры SIKO обычно предлагают большую длину хода, более высокое разрешение и отсутствие механического износа. При этом индуктивные системы могут демонстрировать повышенную стойкость к агрессивным средам.

Резистивные датчики (потенциометры), несмотря на более низкую стоимость, уступают магнитным энкодерам в точности, долговечности (из-за износа токосъемника) и быстродействии.

Практическое применение в промышленности

Магнитные линейные энкодеры SIKO серии LE нашли широкое применение в различных отраслях промышленности, где требуются надежные измерения в сложных условиях:

• Деревообрабатывающее оборудование — устойчивость к древесной пыли и опилкам, которые являются основной причиной отказа оптических энкодеров.
• Металлообрабатывающие станки — невосприимчивость к металлической стружке и охлаждающим жидкостям, что обеспечивает стабильную работу в зонах резания.
• Обработка камня — надежность в условиях абразивной пыли, которая быстро выводит из строя оптические системы.
• Пищевая промышленность — стойкость к влаге, жирам, парам и моющим средствам, используемым для мойки оборудования.
• Робототехника и автоматизация — компактные размеры (особенно серии LEC) и высокая точность позиционирования для манипуляторов и линейных модулей.
• Линейные приводы — определение положения с высокой повторяемостью для привода с шариковыми или роликовыми винтами.

Заключение

Магнитные линейные энкодеры SIKO серии LE предлагают комплексное решение для задач точного позиционирования в условиях реального промышленного производства. Сочетание магнитной технологии, разнообразия моделей под различные задачи, продуманных конструктивных решений и устойчивости к внешним воздействиям делает их предпочтительным выбором для инженеров, разрабатывающих высоконадежное автоматизированное оборудование.

Возможность выбора между различными классами точности, типами интерфейсов и вариантами монтажа позволяет оптимально адаптировать систему позиционирования под конкретные технические требования, обеспечивая баланс между точностью, надежностью и экономической целесообразностью. Широкий модельный ряд, от классических LE100/1 и LE200 до ультракомпактных LEC-сенсоров, покрывает потребности большинства промышленных применений, где критичны надежность и устойчивость к загрязнениям.
