Измерительные индикаторы SIKO серии MA: обзор моделей MA503/2, MA504/1, MA506, MA508/1, MA564

Обзор измерительных индикаторов SIKO серии MA

Серия MA от немецкого производителя SIKO представляет собой семейство высокоточных цифровых измерительных индикаторов, предназначенных для построения прецизионных систем позиционирования в промышленном оборудовании. Модельный ряд, включающий модификации MA503/2, MA504/1, MA506, MA508/1 и MA564, разработан для совместной работы с магнитными энкодерами и обеспечивает точное измерение линейных перемещений. Эти устройства находят применение в различных отраслях промышленности, где требуется контроль положения с высокой повторяемостью и надежностью.

Принцип работы и технологические особенности

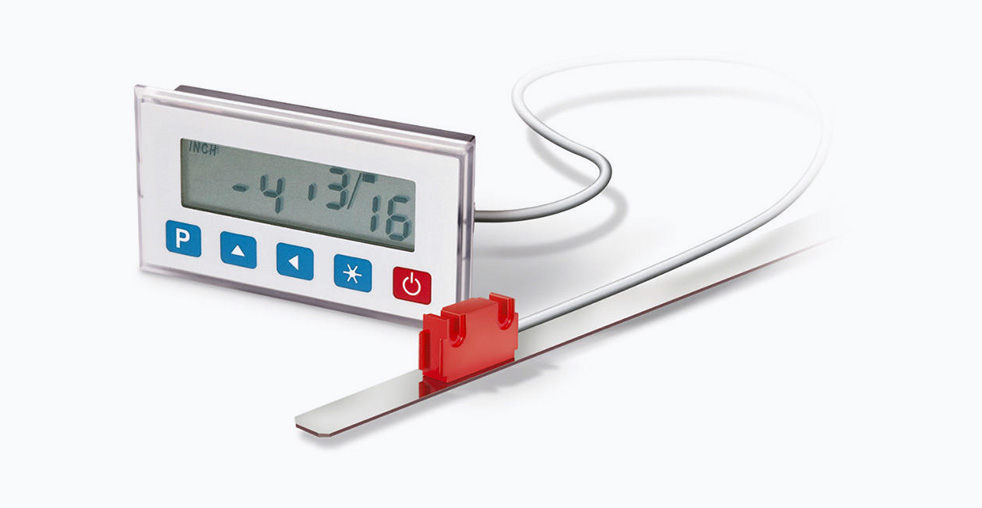

Измерительная система на основе индикаторов серии MA функционирует по принципу магнитного позиционирования. Магнитный датчик (такой как MS500H или MS500) считывает положение специальной магнитной ленты, а подключенный индикатор обрабатывает полученный сигнал и преобразует его в цифровые значения, которые отображаются на жидкокристаллическом дисплее. Технология квази-абсолютных измерений обеспечивает сохранение позиции даже при кратковременном отключении питания, что исключает необходимость повторной инициализации системы после перезапуска оборудования.

Области применения

Универсальность и надежность измерительных индикаторов серии MA позволяют использовать их в различных промышленных процессах:

• Металлообрабатывающая промышленность и станкостроение: контроль перемещения суппортов, позиционирование режущего инструмента, измерение координат рабочих органов.
• Автоматизация производства и робототехника: точное определение положения линейных приводов, исполнительных механизмов и манипуляторов.
• Производство упаковочного и полимерного оборудования: контроль длины материала, управление процессом резки и позиционирование механизмов намотки.
• Сборочные линии и испытательные стенды: мониторинг перемещений с высокой повторяемостью, контроль технологических параметров.
• Деревообрабатывающее оборудование: позиционирование пильных узлов, кареток и других подвижных элементов.

Детальный анализ модельного ряда

Все модели серии MA объединяют общие характеристики: максимальная точность отображения составляет 10 мкм, а повторяемость измерений — ±0,01 мм. При этом каждая модификация имеет уникальные конструктивные и функциональные особенности, определяющие ее оптимальное применение.

Конструктивные особенности и монтаж

Конструкция индикаторов серии MA разработана с учетом требований промышленной эксплуатации. Встраиваемые модели, такие как MA504/1, требуют точного соответствия посадочного отверстия в панели управления размерам 67 (+3) x 33,5 (+0,3) мм. Модели для установки на панель (MA506, MA564) отличаются упрощенным процессом монтажа и не требуют сложной подготовки посадочных мест.

Степени защиты корпусов варьируются в зависимости от модели: большинство устройств имеют класс защиты IP40 по всему корпусу и IP54 на лицевой панели. Модель MA508/1 в металлическом корпусе обеспечивает повышенную стойкость к механическим воздействиям и вибрациям, что делает ее предпочтительным выбором для применения в условиях интенсивной эксплуатации.

Эксплуатационные характеристики

Энергопотребление является важным параметром для батарейных моделей серии MA. Модель MA504/1 потребляет примерно 150 мкА, что обеспечивает длительную автономную работу. Модель MA508/1 отличается исключительно долгим сроком службы батареи — до 10 лет, что минимизирует затраты на техническое обслуживание.

Функциональные возможности программирования варьируются между моделями. MA508/1 предоставляет возможность свободного программирования параметров измерения, включая разрешение и смещение, непосредственно с встроенной клавиатуры. Это исключает необходимость использования дополнительного программного обеспечения и компьютера для настройки устройства.

Совместимость с датчиками является ключевой особенностью серии MA. Устройства оптимизированы для работы с магнитными датчиками MS500H и MS500. Для обеспечения точных измерений расстояние считывания между датчиком и магнитной лентой обычно не должно превышать 2 мм.

Технические преимущества

Измерительные индикаторы серии MA обладают рядом технических преимуществ, которые определяют их надежность и точность в промышленных условиях:

• Высокая повторяемость измерений ±0,01 мм обеспечивает стабильность технологических процессов и снижает вероятность производственного брака.
• Долгий срок службы батарей, защищенные корпуса и буферизованная память для сохранения данных при сбоях питания повышают надежность системы в целом.
• Возможность программирования разрешения, выбора между метрической и дюймовой системами измерений, а также работа в инкрементальном режиме обеспечивают адаптивность приборов к различным технологическим задачам.
• Жидкокристаллические дисплеи с низким энергопотреблением и высотой символов около 11 мм обеспечивают комфортное считывание информации даже в условиях недостаточной освещенности производственных помещений.
• Технология квази-абсолютных измерений исключает необходимость поиска референтной точки после каждого включения питания, что сокращает время переналадки оборудования.

Сравнение с аналогами других производителей

На рынке промышленных измерительных систем индикаторы SIKO серии MA конкурируют с продуктами таких компаний, как HEIDENHAIN и MITUTOYO. Измерительные системы HEIDENHAIN часто используют оптические энкодеры, которые обеспечивают высокую точность, но могут быть более чувствительны к загрязнениям по сравнению с магнитной системой SIKO. Индикаторы MITUTOYO отличаются широким модельным рядом и разнообразием интерфейсов, однако магнитная технология SIKO обеспечивает повышенную устойчивость к вибрациям и неблагоприятным производственным условиям.

Заключение

Измерительные индикаторы SIKO серии MA представляют собой продуманные инженерные решения для построения точных систем позиционирования в промышленном оборудовании. Разнообразие моделей в рамках серии позволяет выбрать оптимальное решение для конкретных применений, учитывая требования к точности, типу питания, конструктивному исполнению и функциональным возможностям. Технология магнитных измерений обеспечивает надежную работу в условиях производственной среды, а унификация компонентов упрощает процесс проектирования и обслуживания измерительных систем.
