SIKO: Серия магнитных датчиков MS500

Введение в серию магнитных датчиков MS500

Серия магнитных датчиков MS500 от немецкой компании SIKO представляет собой семейство инкрементальных датчиков положения, предназначенных для точного измерения линейных и угловых перемещений в промышленных условиях. Основой работы этих устройств является магнитный принцип считывания информации, что обеспечивает устойчивость к загрязнениям, вибрациям и сложным эксплуатационным условиям. Данные датчики находят применение в станкостроении, робототехнике, автомобильной промышленности и других областях, где требуются надежные измерения положения.

Принцип действия и конструктивное исполнение

Магнитные датчики серии MS500 функционируют как пассивные инкрементальные устройства, работающие в паре с магнитными носителями информации. В качестве таких носителей используются магнитная лента MB500/1, магнитное кольцо MR500 или магнитное ленточное кольцо MBR500. Датчик считывает магнитную решетку носителя, преобразуя изменения магнитного поля в дискретные электрические сигналы на выходе.

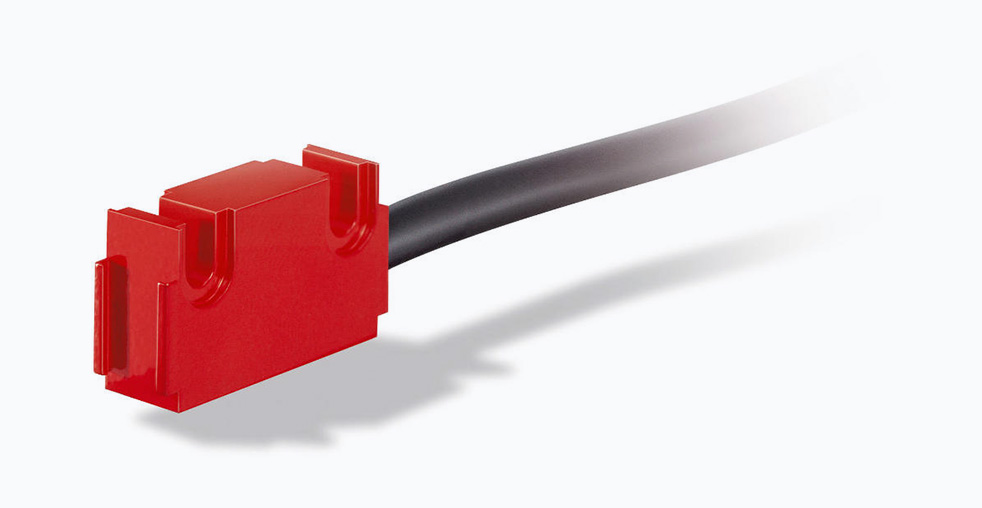

Конструктивно датчики MS500 выпускаются в двух вариантах корпусов: прямоугольный из алюминия и круглый из нержавеющей стали. Такое разнообразие позволяет оптимально решать задачи монтажа в различных пространственных ограничениях. Особенностью конструкции является компактность как самого датчика, так и его разъема, что упрощает интеграцию в существующие системы.

Технические характеристики

Датчики MS500 демонстрируют стабильную работу в широком диапазоне эксплуатационных условий. Ниже представлены основные технические параметры этих устройств:

Система MagLine и совместимые компоненты

Датчики MS500 являются частью магнитной измерительной системы MagLine, которая включает различные считывающие головки, магнитные носители и блоки индикации. Эта система позволяет создавать гибкие конфигурации для решения разнообразных задач позиционирования.

Основные компоненты, совместимые с датчиками MS500:

• Магнитная лента MB500/1 — основной носитель для линейных измерений
• Магнитное кольцо MR500 — используется для угловых измерений
• Кольцо магнитной ленты MBR500 — комбинированное решение
• Модули индикации и обработки сигналов (MA502, MA506, MA523/1)
• Модуль преобразования AS510/1

Особенности монтажа и эксплуатации

Для обеспечения надежной работы датчиков MS500 необходимо соблюдать определенные правила монтажа и эксплуатации.

Требования к монтажу

Электрическое подключение осуществляется через 6-контактный разъем mini-DIN непосредственно к модулю индикации или последующей электронике. Датчик является пассивным устройством и не имеет собственного рабочего напряжения — питание осуществляется от подключаемого устройства.

Критически важные аспекты монтажа включают:

• Использование экранированных кабелей для защиты от электромагнитных помех
• Выполнение всех работ по электроподключению в деэнергизированном состоянии
• Применение жил с соответствующими кабельными наконечниками
• Соединение экрана и земли на большой площади для минимизации импеданса
• Запрет на модификацию соединения датчика

Рекомендации по размещению

При размещении датчиков следует выбирать места, исключающие воздействие индуктивных или емкостных помех. Необходимо соблюдать максимально возможное расстояние от линий, несущих помехи. В случаях сильных электромагнитных воздействий требуется установка дополнительных экранов.

Сравнение с аналогами

При выборе датчиков положения инженеры часто сравнивают различные технологии. Магнитные датчики SIKO MS500 конкурируют с оптическими энкодерами таких производителей, как Heidenhain и Renishaw, а также с магнитными системами от компаний Balluff и Sick.

В сравнении с оптическими энкодерами магнитные датчики MS500 демонстрируют более высокую устойчивость к загрязнениям и вибрациям, но могут уступать в разрешении. Среди магнитных аналогов датчики SIKO отличаются широким диапазоном рабочих зазоров и разнообразием конструктивного исполнения.

Области применения

Благодаря своим характеристикам датчики серии MS500 находят применение в различных отраслях промышленности:

• Станкостроение — измерение линейных перемещений в производственном оборудовании
• Робототехника — определение положения элементов роботизированных систем
• Автомобильная промышленность — контроль угловых перемещений в испытательных стендах
• Промышленная автоматизация — позиционирование в конвейерных системах
• Упаковочное оборудование — контроль перемещений в упаковочных машинах

Заключение

Серия магнитных датчиков MS500 от SIKO представляет собой надежное решение для точного измерения положения в промышленных условиях. Сочетание магнитной технологии измерения, разнообразия конструктивного исполнения и устойчивости к сложным условиям эксплуатации делает эти датчики востребованными в различных отраслях промышленности. Возможность интеграции в систему MagLine обеспечивает гибкость при создании измерительных систем различной сложности.
