SIKO: Серия магнитных датчиков MSK500

Введение в серию магнитных датчиков SIKO MSK500

Серия инкрементальных магнитных датчиков SIKO MSK500 представляет собой семейство измерительных приборов, предназначенных для построения высоконадежных систем линейного позиционирования в условиях интенсивного производственного воздействия. Основное назначение данных устройств — точное измерение линейных перемещений с высочайшим разрешением в средах, характеризующихся наличием абразивной пыли, металлической стружки, масляных туманов и высокой влажности. Принцип действия основан на бесконтактном считывании информации с магнитной ленты, что кардинально отличает эту технологию от оптических энкодеров, критичных к чистоте рабочей зоны.

Технология и конструктивное исполнение

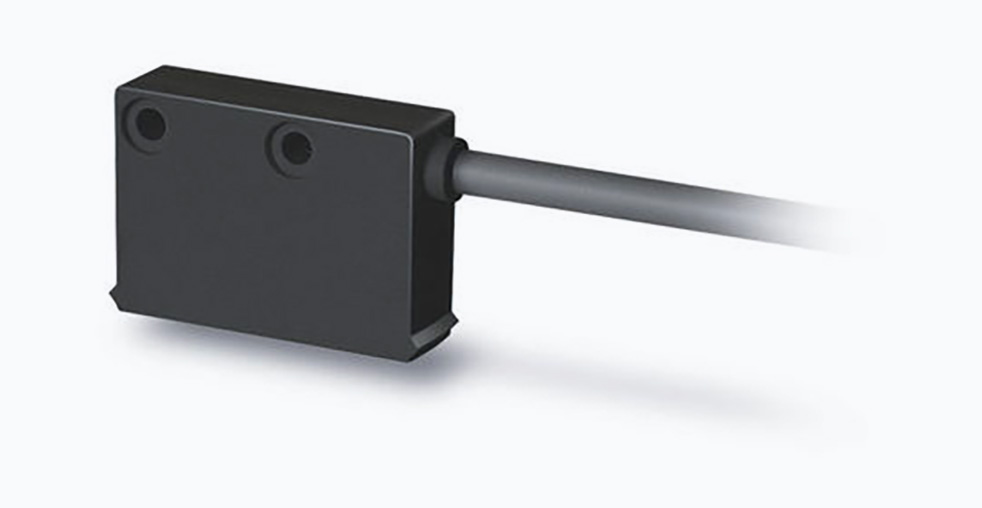

Работа датчика MSK500 базируется на взаимодействии с магнитной шкалой, на которую нанесена точная магнитная разметка. Сканирующая головка датчика, не контактируя с лентой физически, детектирует изменения магнитного поля и преобразует их в цифровые импульсы, несущие информацию о направлении, скорости и величине перемещения. Конструкция устройства включает цельнометаллический корпус, который обеспечивает механическую прочность, защиту от ударов и вибраций, а также служит экраном от внешних электромагнитных помех.

Важной особенностью архитектуры датчиков серии MSK500 является наличие фиксированной референтной метки. Эта метка генерирует уникальный сигнал, который система управления использует в качестве абсолютной точки отсчета. Данная функция является обязательной для корректной инициализации оборудования и восстановления точной позиции после циклов включения и отключения питания, что исключает необходимость ручного подвода механизмов в исходное состояние.

Детальный анализ технических параметров

Технические характеристики серии MSK500 определяют её применимость в сложных задачах промышленной автоматизации.

• Разрешение: Максимальное разрешение для базовой модели составляет 5 микрометров. Это позволяет фиксировать минимальные перемещения, которые находятся за пределами чувствительности механических и многих других типов датчиков.
• Интерфейсы передачи данных: Устройство поддерживает передачу данных через цифровой интерфейс, а также формирует аналоговый сигнал, пропорциональный скорости перемещения. Такая комбинация обеспечивает прямую совместимость с широким парком промышленных программируемых логических контроллеров и частотных преобразователей.
• Степень защиты: Присвоенный класс защиты IP67 подтверждает, что корпус датчика является полностью непроницаемым для пыли и может выдерживать погружение в воду на глубину до одного метра в течение 30 минут. Это гарантирует работоспособность при прямом воздействии жидкостей и при проведении мойки оборудования.
• Устойчивость к внешним воздействиям: Датчик сохраняет функциональность в широком диапазоне температур, при воздействии сильных магнитных полей, вибраций и в агрессивных промышленных средах, включая цеха металлообработки и деревообработки.

Руководство по монтажу и настройке

Долговременная точность и надежность магнитного датчика напрямую зависят от соблюдения правил его установки и юстировки.

Критически важным параметром является воздушный зазор между рабочей поверхностью датчика и магнитной лентой. Для обеспечения стабильного считывания измерительного сигнала данный зазор должен поддерживаться в пределах от 0,1 до 2,0 миллиметров. Для зоны референтной метки требования более строгие — допустимый зазор сужается до диапазона от 0,1 до 1,5 миллиметра.

Не менее важна точность пространственного позиционирования датчика относительно ленты. Угловое отклонение оси датчика от направления движения не должно превышать 1 градус, а максимально допустимая погрешность монтажа в горизонтальной плоскости ограничена 3 градусами. Превышение этих значений приводит к ослаблению сигнала, увеличению ошибки позиционирования и, в конечном счете, к сбоям в работе системы.

Для механического крепления корпуса предусмотрены два сквозных монтажных отверстия диаметром 3,5 миллиметра. Для фиксации рекомендуется применять стандартные винты в комплекте с пружинными шайбами. Момент затяжки крепежа строго регламентирован и составляет 0,25 Н·м, что предотвращает деформацию корпуса и обеспечивает надежный механический контакт с несущей конструкцией.

Сравнительный анализ в рамках продуктового портфеля SIKO

SIKO предлагает ряд моделей магнитных датчиков, каждая из которых оптимизирована для определенного круга задач. Модель MSK500/1 позиционируется как универсальное решение для работы в тяжелых условиях, в то время как другие модели предлагают иные компромиссы между точностью, габаритами и специализацией.

Ключевые эксплуатационные преимущества

Эксплуатационные достоинства серии MSK500 становятся очевидными при сравнении с альтернативными технологиями, в частности, с оптическими энкодерами.

• Независимость от загрязнений: Бесконтактный магнитный принцип действия делает датчик невосприимчивым к загрязнениям, которые являются основной причиной отказов оптических систем. Это обеспечивает стабильную работу в запыленных и замасленных цехах без необходимости частого обслуживания.
• Цифровая передача сигнала: Использование цифрового интерфейса значительно повышает помехоустойчивость системы на протяженных трассах, что актуально для крупногабаритного оборудования с длиной кабеля в несколько десятков метров.
• Высокий ресурс работы: Отсутствие механического контакта и оптических компонентов, подверженных износу и старению, обуславливает исключительно долгий срок службы датчика, соизмеримый со сроком службы самого оборудования.
• Простота интеграции: Комплексная поставка, включающая датчик и магнитную ленту, а также стандартизированные интерфейсы связи, значительно ускоряют и упрощают процесс ввода измерительной системы в эксплуатацию.

В заключение, серия магнитных датчиков SIKO MSK500 представляет собой технологичное и проверенное решение для задач автоматизации, где ключевыми требованиями являются не только высокая точность измерений, но и бесперебойная, долговечная работа в сложных условиях реального производства. Грамотно подобранный и корректно установленный датчик данной серии становится фундаментальным компонентом, повышающим общую надежность и эффективность технологической системы.
